инструкция по установке
61

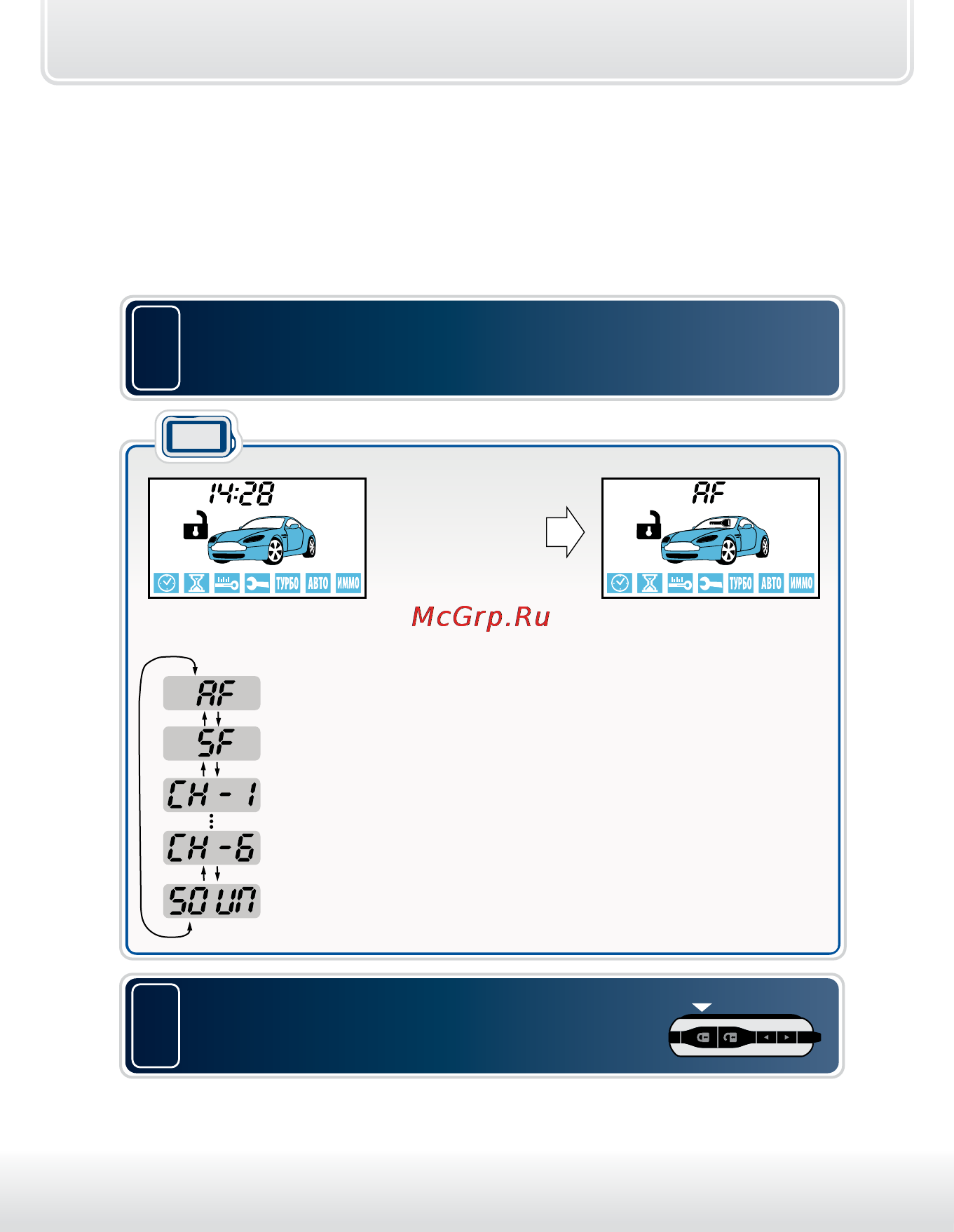

Главное меню программирования
функций автосигнализации
Сервисные, охранные функции и функции запуска автосигнализации
могут быть изменены с помощью сервисной кнопки и брелка без
доступа к центральному блоку.
• короткими нажатиями кнопок 2 (или 3) выберите
необходимый пункт:
последует
мелодичный
сигнал,
1
Для входа в главное меню программирования функций
при выключенном зажигании нажмите сервисную
кнопку 5 раз и включите зажигание:
– охранные и сервисные функции (см. таб. №1 стр. 64);
– функции запуска (см. таб. №2, стр. 82);
– гибкое программирование доп. канала №1 (см. стр. 92);
– гибкое программирование доп. канала №6 (см. стр. 92);
– громкость сигналов подтверждения (см. стр. 90);
брелок
2
для выхода из меню программирования
нажмите коротко кнопку 1 брелка
или выключите зажигание:
в подтверждение выхода последует 3 световых сигнала.
