StarLine E90, E91
20
Подключение к CAN шине автомобиля*
Перед подключением
CAN интерфейса автосигнализации
к
CAN шине
автомобиля
обязательно ознакомьтесь:
1) с особенностями подключения к CAN шине Вашего автомобиля.
Подключение к шине CAN осуществляется с помощью разъема Х5
(назначение выводов см. на стр. 16, 78). В зависимости от модели
автомобиля подключение может осуществляться как двумя, так и
одним проводом. Информацию о подключении и
функциональных
возможностях
CAN интерфейса для Вашего автомобиля Вы можете найти
на странице
can.starline.ru
2) с разделом «Программирование CAN интерфейса» (см. стр. 105).
Подключение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать
управление ЦЗ или световыми сигналами. В этом случае можно
задействовать
выходы альтернативного управления (зеленый и синий
провода разъема Х1).

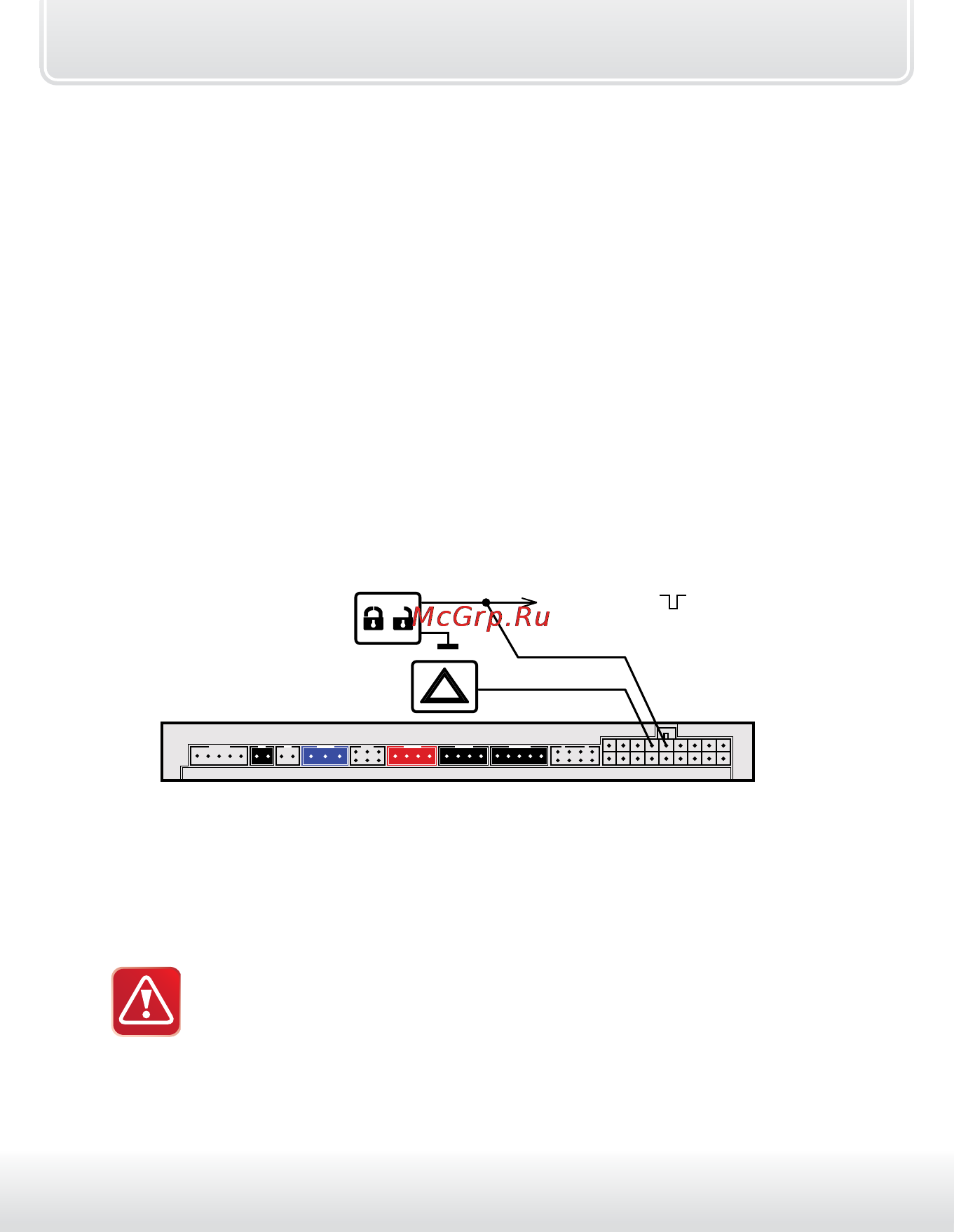

Х1
к блоку ВСМ
зеленый
штатная однопроводная
кнопка управления ЦЗ
синий
штатная кнопка управления
аварийной сигнализацией
Выходы альтернативного управления активируются автоматически
(после записи в память автосигнализации номера, соответствующего
Вашему автомобилю). Активный управляющий уровень -
отрицательный.
Предельно допустимый ток нагрузки на выходе - 200 мА.
Информацию о
возможности альтернативного управления и способах подключения Вы
можете найти на
странице
can.starline.ru
Охранная система StarLine Е90, Е91 может быть подключена и
БЕЗ использования интерфейса шины СAN. В этом случае нужно
войти в программирование CAN интерфейса (см. стр. 105) и
отключить получение всех сигналов состояния и все функции
управления.
* Для автосигнализации StarLine Е91.
