StarLine E90, E91
14

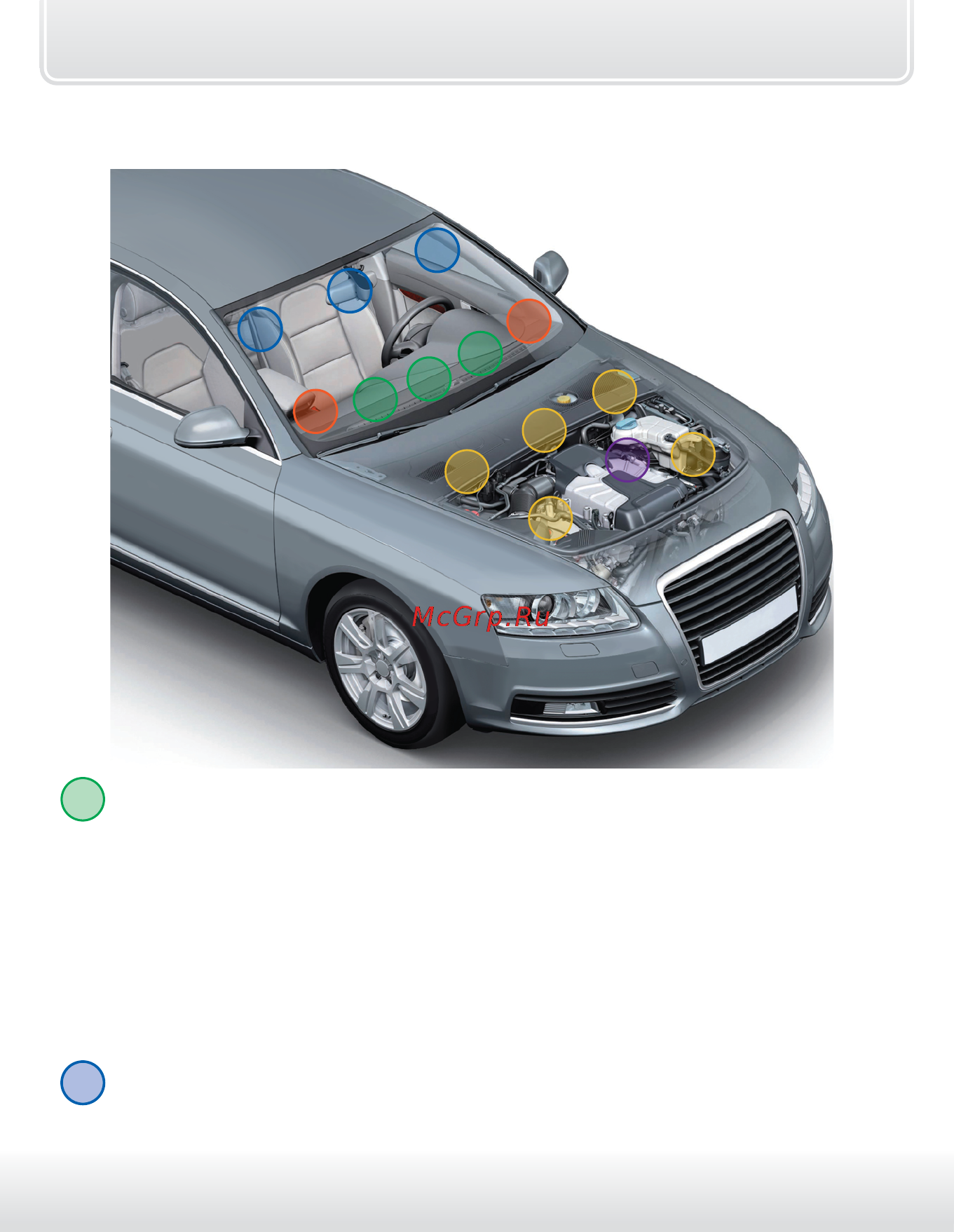

Размещение компонентов автосигнализации
3
3
1
1
1
2
2
2
4
4
4
4
4
5
Центральный блок
разместите в салоне в скрытом месте, например, под приборной
панелью. Закрепите блок с помощью саморезов или пластиковых
стяжек так, чтобы исключить его перемещение при вибрации. При
установке следует учесть, что в центральном блоке находится датчик
температуры салона, поэтому размещать его нужно как можно дальше
от источников тепла, в противном случае показания температуры могут
отличаться от реальной температуры в салоне. Если место установки
блока будет доступно попаданию воды или влаги, то устанавливайте
блок разъемами вниз, чтобы избежать попадания влаги внутрь блока.
Модуль приемопередатчика
закрепите на лобовом стекле автомобиля или под приборной панелью
так, чтобы от антенны до металлических деталей кузова, датчика дождя
1
2
