Радиотелефон DECT+VoIP
53
ЭЛЕМЕНТЫ SIP-СЕТИ

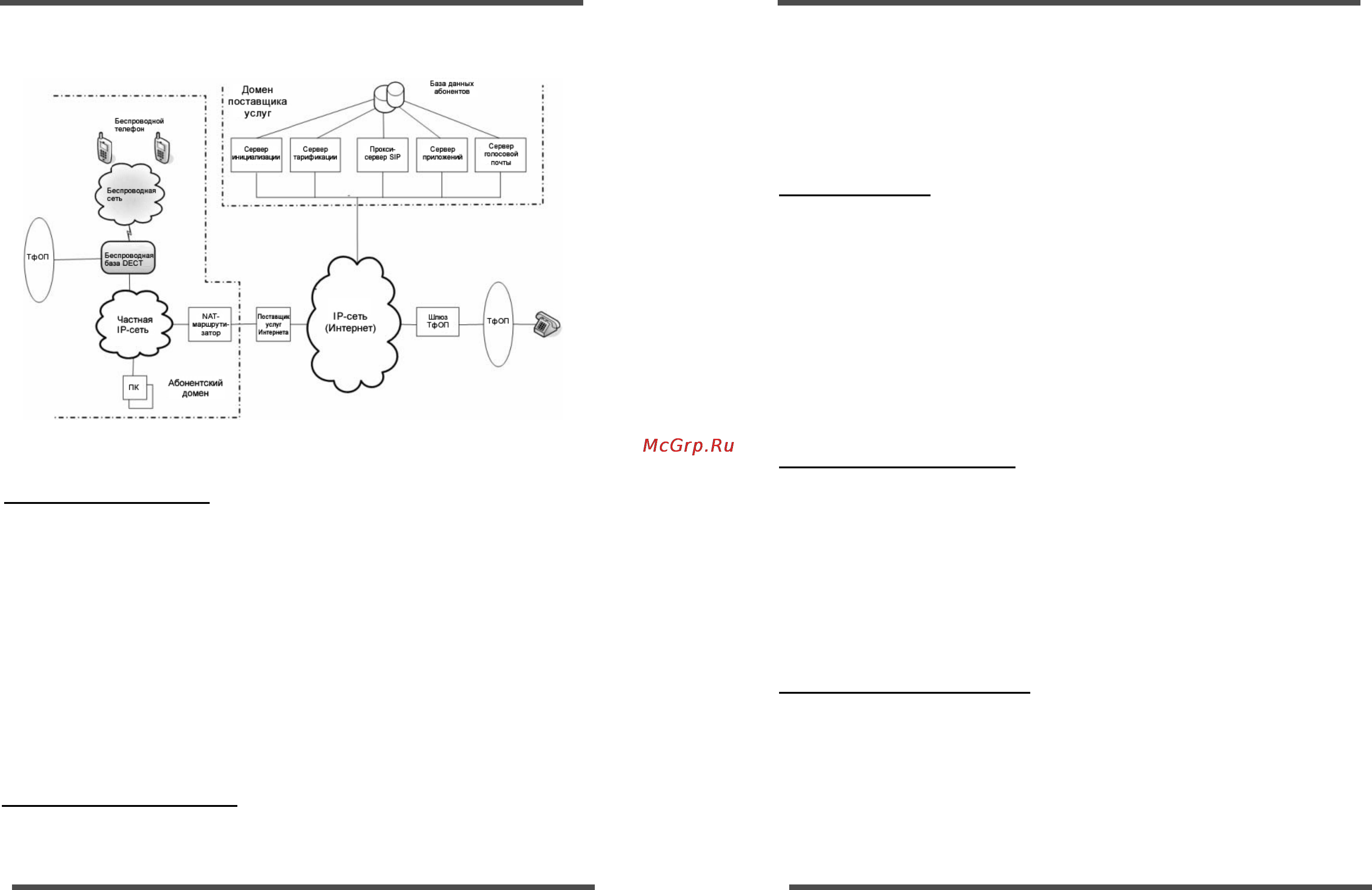

Рисунок 1. Элементы сети IP-телефонии на базе SIP
DECT IP-ТЕЛЕФОН: DECT IP-телефон находится в помещении
абонента. Он состоит из одной базы и нескольких беспроводных
трубок. База – основной компонент системы. Она поддерживает до
шести беспроводных трубок и отвечает за преобразование между
сигналами аналоговой сети, радиотелефонной сети и IP-телефонии.
База имеет один порт RJ-11, к которому непосредственно
подключается стандартный кабель аналоговой линии ТфОП, и
Ethernet-коммутатор для подключения к домашней или
корпоративной локальной сети Ethernet.
Устройство может быть дополнено интеллектуальными функциями,
которые в совокупности с другими элементами услуг реализуют
широкий набор возможностей для абонентов. DECT IP-телефон
функционирует как пользовательский агент SIP.
Интернет-центры с NAT:
Интернет-центр ZyXEL используется для
маршрутизации IP-пакетов между частной сетью абонента и общей
сетью поставщика услуг Интернета. Если поставщик услуг Интернета
Радиотелефон DECT+VoIP
54
предоставляет абоненту только один глобальный IP-адрес, то
устройствам в частной сети назначаются частные IP-адреса, а интернет-
центр выполняет преобразование сетевых адресов (NAT) в пакетах,
пересылаемых через интернет-центр между частной сетью и сетью
общего пользования (Интернетом).
Шлюзы ТфОП: Эти устройства необходимы, если пользовательским
агентам должна быть предоставлена возможность приема или
осуществления вызовов через аналоговую телефонную сеть общего
пользования (ТфОП). На большой территории может быть развернуто
много шлюзов. Шлюзы также играют роль пользовательских агентов
SIP. Для минимизации стоимости переговоров можно предусмотреть
прокси-сервер, настроив в нем правила для выбора используемых
шлюзов в зависимости от региона и времени. Поставщик услуг IP-
телефонии назначит каждому абоненту телефонный номер E164, по
которому он будет доступен при вызовах через ТфОП так же, как и
абонент на обычном телефоне.
Серверы тарификации: Серверы тарификации собирают данные
для выставления счетов за пользование услугами IP-телефонии. Как
правило, поставщик услуг предлагает фиксированную абонентскую
плату за неограниченную продолжительность вызовов между
абонентами IP-телефонии (внутрисетевых вызовов). Оплата отдельных
вызовов или поминутная тарификация используются только при
вызовах из сети оператора в сеть ТфОП через один из шлюзов ТфОП.
Шлюз ТфОП
генерирует CDR (записи детализации вызовов) и
направляет их серверам тарификации.
Серверы инициализации: Серверы инициализации поставляют
информацию пользовательскому агенту абонента. Можно настроить
DECT IP-телефон так, чтобы он периодически обращался к серверу
инициализации, проверяя наличие обновлений профиля устройства,
включая обновления микропрограммы или изменения настроек DECT
IP-телефона.
