Подготовка к использованию
15

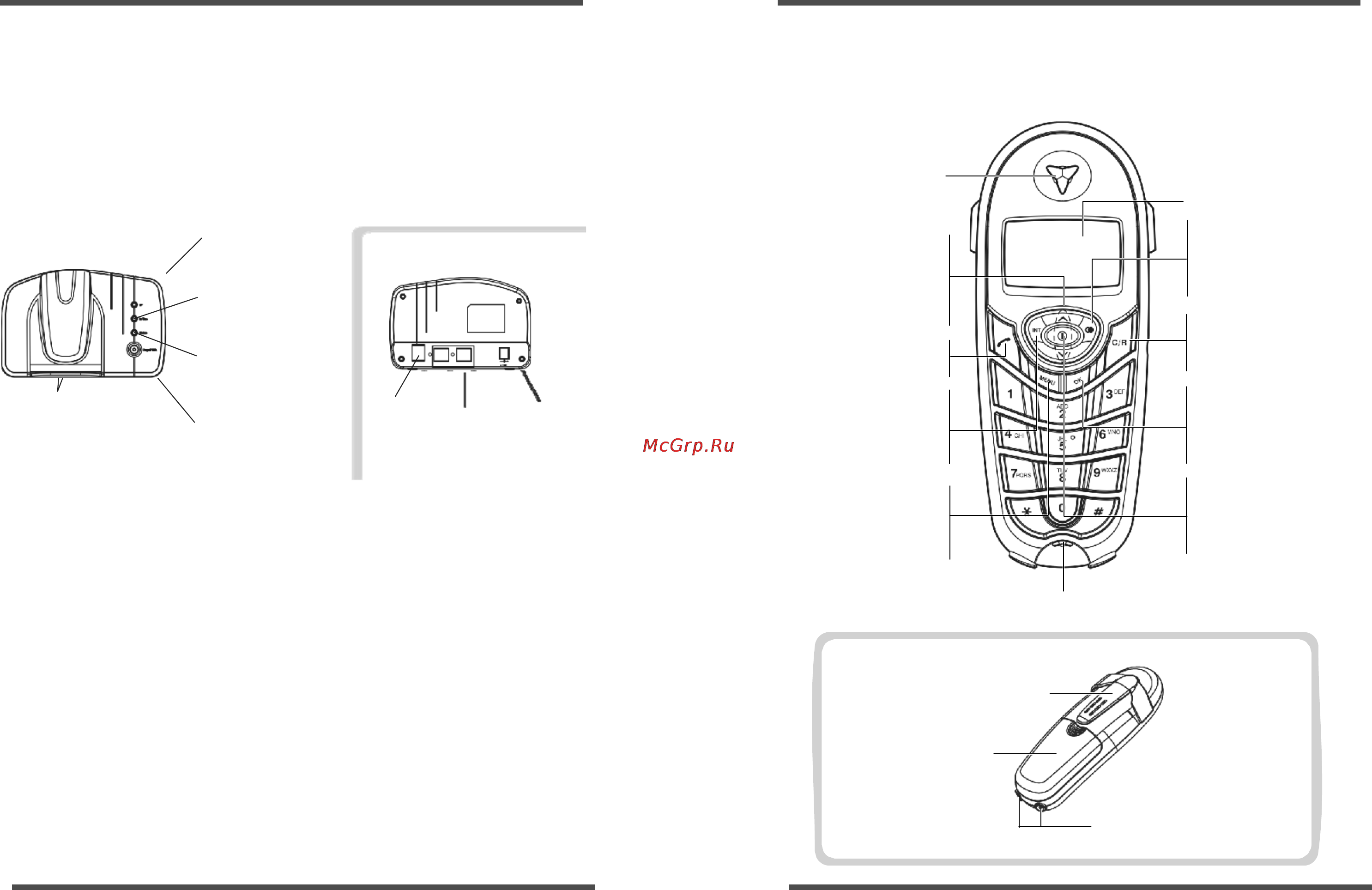

МЕСТОПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ ОРГАНОВ
УПРАВЛЕНИЯ
База
Индикатор
IP
Информирует о
VoIP-соединении
Вид сзади
Контакты для
зарядки
аккумуляторов
Индикатор
IN USE
Информирует о том, что
телефон используется
Индикатор
Status
Информирует об успешной
регистрации на
регистрационном сервере
провайдера
Клавиша
Page
Осуществляет поиск
зарегистрированных на базе
трубок;
Активирует режим
регистрации трубок
Розетка
телефон-
ной
линии
(ТФОП)
Гнезда
Ethernet
Гнездо
питания
Подготовка к использованию
16
МЕСТОПОЛОЖЕНИЕ И НАЗНАЧЕНИЕ
ОРГАНОВ УПРАВЛЕНИЯ (ПРОДОЛЖЕНИЕ)
Трубка
Динамик
Пролистывает пункты
меню
.
Также служит для
регулировки громкости
.
В
режиме ожидания вызова
служит для просмотра
записей в
телефонной
книге
.
Служит для вызова, ответа
или
завершения
вызова
.
Активирует
внутреннюю
связь
.
Во
время
разговора
передает
вызов
другой
трубке
.
Служит для доступа к
пунктам
меню
.
Также
осуществляет возврат в
д
ежурный режим
из
режима
просмотра
меню
.
Окно
ЖК-дисплея
Повторно набирает
последний набранный
номер
.
При вводе номера
вставляет паузу между
цифрами.
Удаляет набранный текст
.
Также
служит для возврата
в
предыдущий раздел
меню
.
При перемещении по
пунктам меню
подтверждает выбранный
пункт.
Н
ажатие этой клавиши в
дежурном режиме
блокирует клавиатуру
телефона
.
Продолжительное
нажатие включает или
выключает телефон.
Микрофон
Вид
сзади
Клипса для
ношения трубки
Крышка
аккумуляторного
отсека
Контакты для зарядки
