Радиотелефон DECT+VoIP
63
Название
индикатора
Цвет
индикатор
Состояние Описание
IP Зелёный Горит
Выкл.
Установлено соединение по VoIP
Соединение по VoIP отсутствует
In Use Зелёный Горит
Мигает
Выкл.
Разговорный режим (ТфОП или VoIP)
Входящий вызов (ТфОП или VoIP)
База DECT находится в режиме
регистрации трубки
Режим ожидания вызова
Status Красный Горит
Выкл.
Успешная регистрация на сервере
провайдера VoIP
Нет регистрации на сервере провайдера
Charge
Красный Горит
Выкл.
Происходит зарядка аккумуляторов трубки
Нормальное состояние
Радиотелефон DECT+VoIP
64
БАЗОВАЯ СТАНЦИЯ. ВИД СЗАДИ

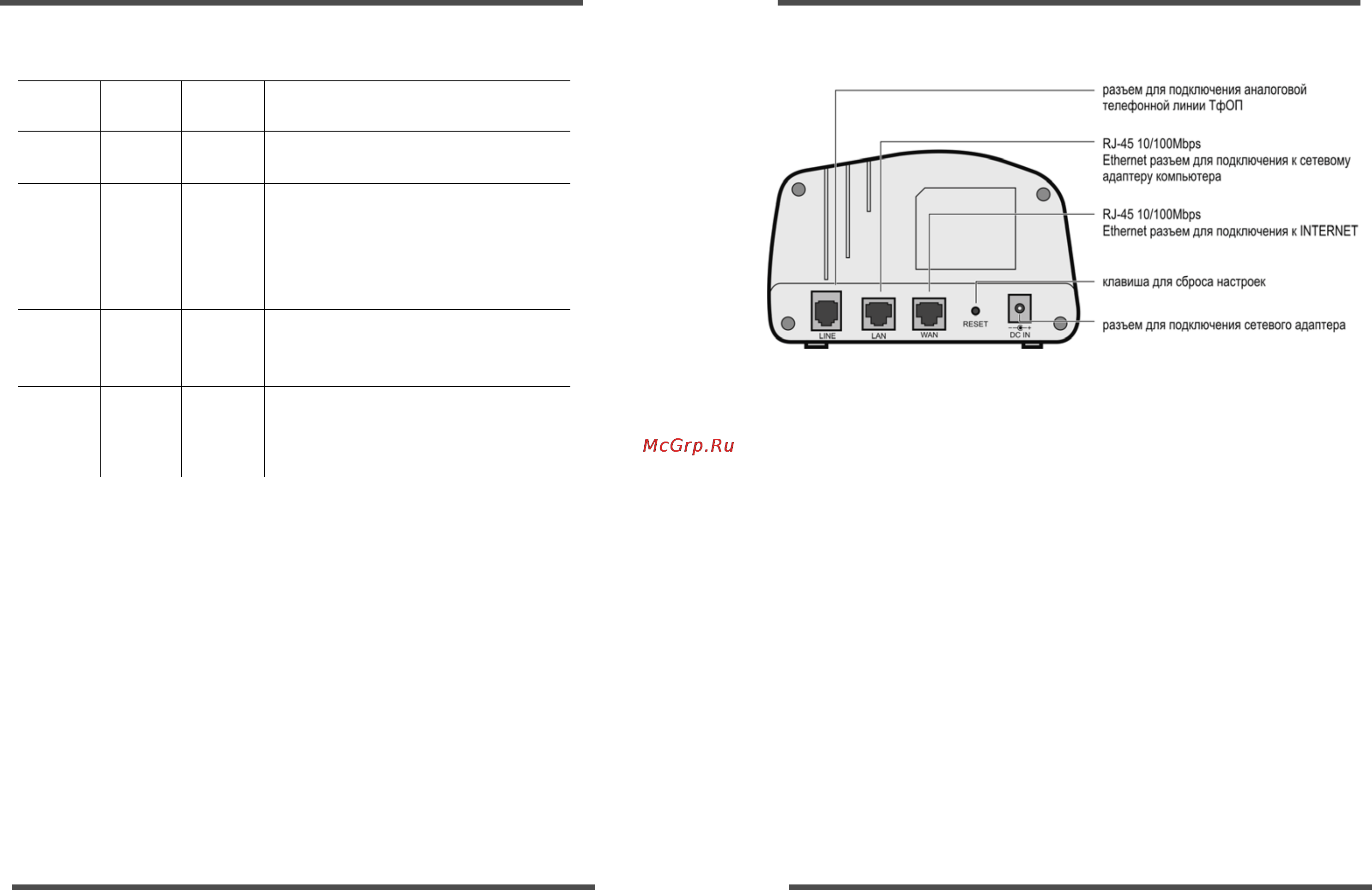

Рисунок 2. База DECT IP-телефона. Вид сзади
НАЗНАЧЕНИЕ РАЗЪЕМОВ
LINE : аналоговый телефонный разъем RJ-11
Если DECT IP-телефон предполагается использовать с аналоговой
телефонной сетью ТфОП, соедините этот разъем с сетью ТфОП
посредством стандартного телефонного провода.
WAN : разъем Ethernet RJ-45 BaseT 10/100 Мбит/с
С помощью стандартного кабеля Ethernet (категории 5) соедините этот
порт с вашей широкополосной сетью (коммутатором локальной сети
или модемом xDSL/кабельного ТВ).
LAN : разъем Ethernet RJ-45 BaseT 10/100 Мбит/с
Если к сети также требуется подключить ПК, соедините этот порт с
Ethernet-портом вашего ПК с помощью стандартного кабеля Ethernet
(категории 5). Этот порт LAN (локальной сети) передает
информацию с компьютера в Интернет и из Интернета.
RESET : кнопка возврата к заводским настройкам
С помощью этой клавиши можно восстановить заводские
настройки телефона (см. раздел ВОССТАНОВЛЕНИЕ
ЗАВОДСКИХ НАСТРОЕК).
