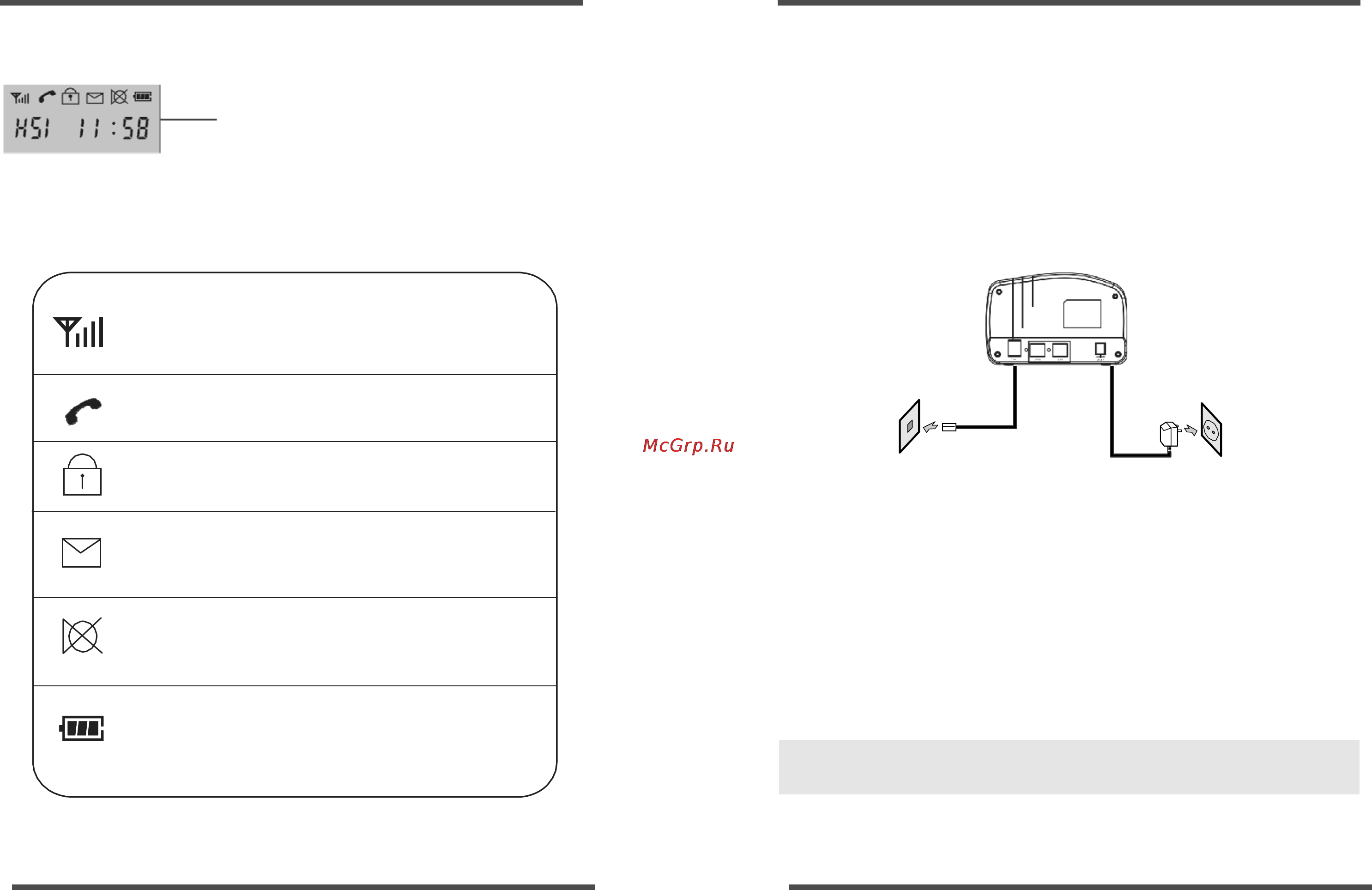

Подготовка к использованию
17
ЖК-ДИСПЛЕЙ
В этой области отображаются
текущие сведения: телефонный номер
собеседника, продолжительность
соединения, меню и т. д. В дежурном
режиме здесь отображается номер
трубки, и текущее время.
Уровень сигнала
Этот
индикатор отображается
всегда
, когда
телефон включен
,
и
показывает
уровень сигнала
в данный момент времени
.
Чем больше столбиков, тем выше уровень принимаемого сигнала
и устойчивее связь трубки с базой
.
Разговорный режим
Информирует о включении разговорного режима.
Блокировка клавиатуры
Информирует о включении блокировки клавиатуры трубки.
Новый вызов
Информирует о появлении новых (не просмотренных)
записей в списке определившихся номеров.
Микрофон отключен
Информирует о том, что микрофон отключен
.
Значок состояния аккумулятора
Информирует об уровне заряда аккумуляторных батарей.
Символ пустого аккумулятора информирует о том, что
аккумуляторы необходимо зарядить.
Подготовка к использованию
18
ПОДКЛЮЧЕНИЕ К ЛИНИЯМ
1. Подключите один конец телефонного провода к гнезду
телефонной линии на задней панели DECT базы, а другой конец –
к стандартной настенной телефонной розетке.
2. Подключите адаптер питания к гнезду питания на нижней
стороне базы, затем включите адаптер в стандартную настенную
розетку электросети переменного тока.
К настенной телефонной
розетке
К розетке электросети
УСТАНОВКА АККУМУЛЯТОРОВ
В комплекте с телефоном поставляются никель-металлогидридные
(NiMH) аккумуляторы размера AAA. Установите аккумуляторы,
прежде чем приступить к использованию телефона.
1. Сдвиньте крышку аккумуляторного отсека в направлении
стрелки и снимите ее.
2. Вставьте новые аккумуляторы в соответствии с маркировкой
полярности (+, -).
Примечание: При неправильной ориентации аккумуляторов
трубка может выйти из строя.
