Настройка с помощью веб-интерфейса
93

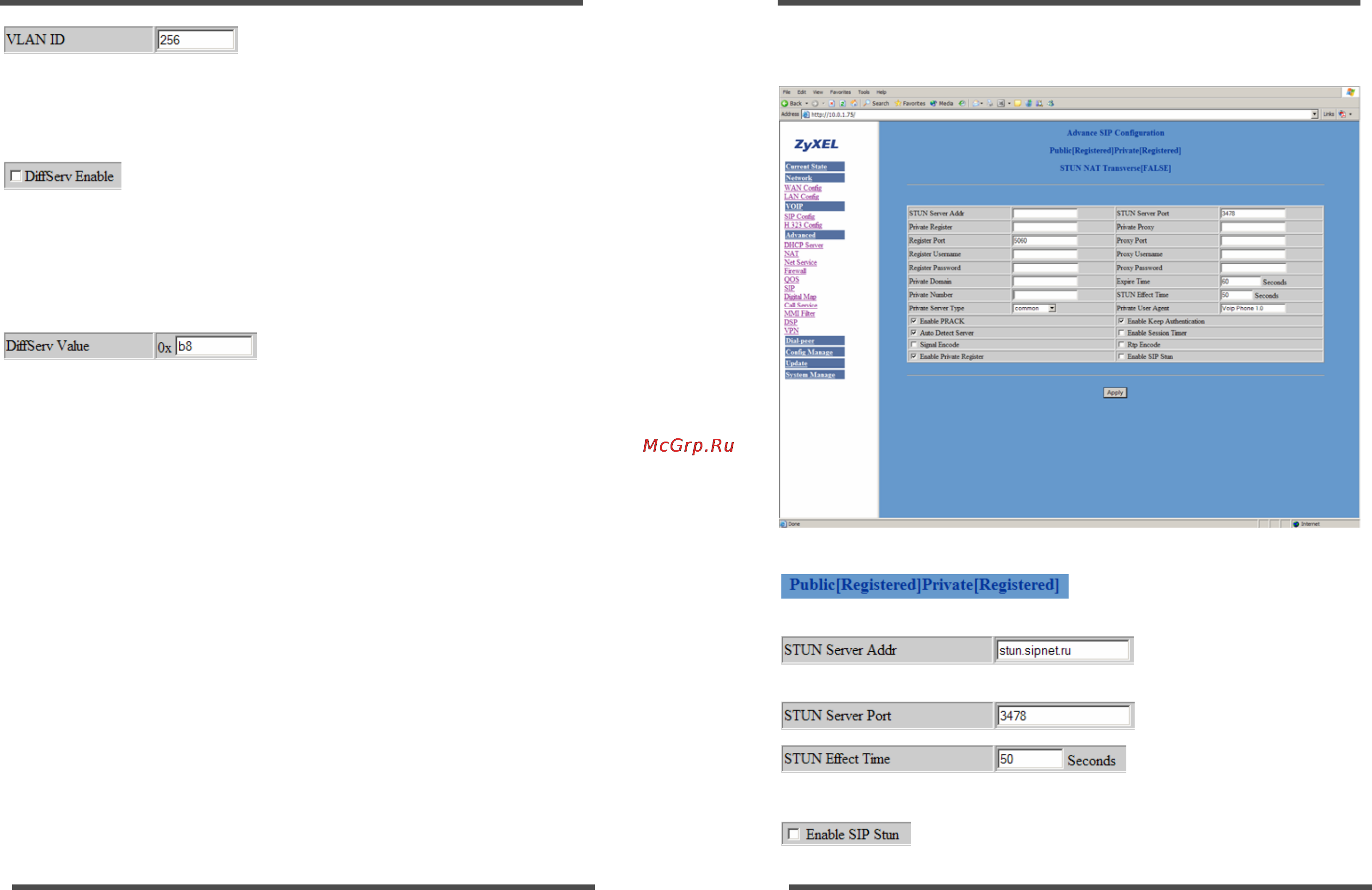

VLAN ID: этот параметр задает маркер
(тэг), который будет добавляться в заголовок, если функция VLAN
активна. Передача голосовых пакетов осуществляется в пределах
одной сети VLAN. Идентификатор этой сети должен совпадать с
идентификатором, используемым на вышестоящем коммутаторе.
Допустимый диапазон значений – от 1 до 4094.
DiffServ Enable: если включена поддержка VLAN и
установлен этот флаг, то используется режим DSCP для реализации
QoS на третьем уровне сети. В данном случае DSCP применяется для
сигналов SIP, передаваемых на участке между IP-телефоном и MGC.
Используется селектор класса 5 (значение 0xA0). При реализации
DSCP для мультимедийной информации (в пакетах RTP) используется
значение, указанное в поле DiffServ Value.
DiffServ Value: допустимые значения:
0x28,
0x30, 0x38, 0x48, 0x50, 0x58, 0x68, 0x70, 0x78, 0x88, 0x90, 0x98,
0xb8. Значение по умолчанию - 0xb8. 0xb8 означает скоростную
передачу с наилучшими параметрами; 0x28 - 0x30 – гарантию
приоритета передачи для первого ранга; 0x48 - 0x50 – гарантию
приоритета передачи для второго ранга; 0x68 - 0x70 – гарантию
приоритета передачи для третьего ранга; 0x88 - 0x98 – гарантию
приоритета передачи для четвертого ранга.
РАСШИРЕННАЯ НАСТРОЙКА SIP
В этом разделе пользователю доступны настройки SIP STUN, а так же
настройки дополнительного (частного) SIP-эккаунта.
SIP STUN – это разновидность сервера, используемая для организации
SIP-соединений через NAT. STUN позволяет совершать входящие SIP-
соединения с устройством, находящимся за NAT. Следует заметить,
что технология STUN гарантированно обеспечивает SIP-соединения
только через NAT, работающий в режиме FULL CONE.
Использовать сервер STUN целесообразно, когда у провайдера
отсутствует «исходящий» прокси
-сервер.
Телефон поддерживает два вида SIP-серверов, позволяя параллельно с
основным реализовать подключение к дополнительному (частному)
Настройка с помощью веб-интерфейса
94
SIP-серверу. В этом случае пользователь может одновременно
использовать услуги двух разных операторов SIP-телефонии.
Пояснение настроек:
Состояние регистрации телефона
на основном и частном сервере;
Настройка IP-адреса
сервера SIP STUN;
Настройка порта SIP STUN.
Интервал времени (в
секундах) до следующей попытки обнаружения IP-адреса NAT c
помощью сервера SIP STUN;
Разрешение использования SIP STUN;
