Радиотелефон DECT+VoIP
61
Радиотелефон DECT+VoIP
62

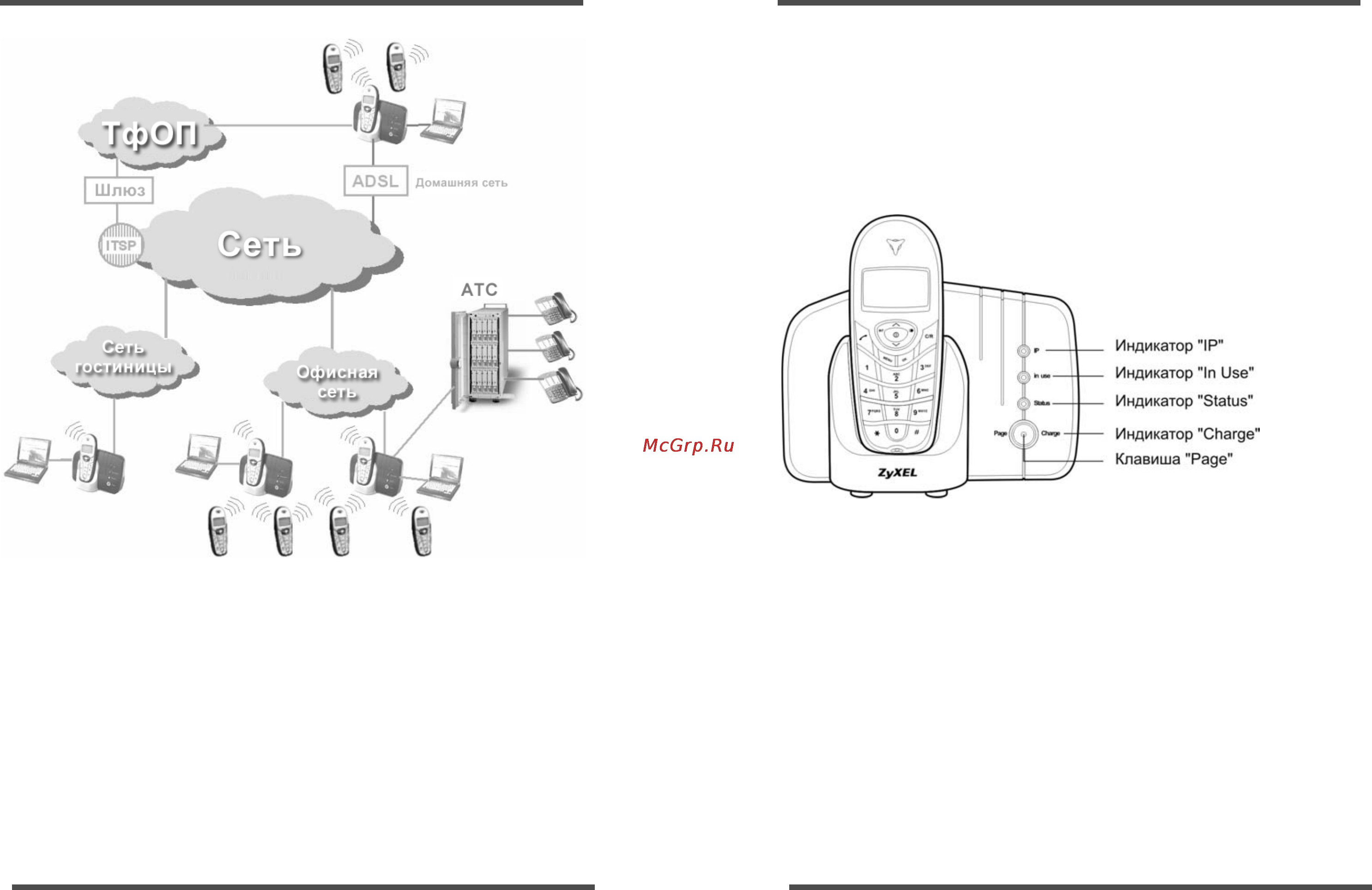

БАЗОВАЯ СТАНЦИЯ. ВИД СПЕРЕДИ
Базовая станция (база) – это устройство, которое соединяется с
аналоговой телефонной линией общего пользования (ТфОП),
локальной сетью и компьютером. За текущим состоянием DECT IP-
телефона можно следить по индикаторам на лицевой панели.
НАЗНАЧЕНИЕ ИНДИКАТОРОВ НА ЛИЦЕВОЙ
ПАНЕЛИ БАЗЫ
Индикаторы на лицевой панели базы информируют о текущем
состоянии DECT IP-телефона (например, о наличии входящего вызова
или неполадках в сети). См. следующую таблицу.
