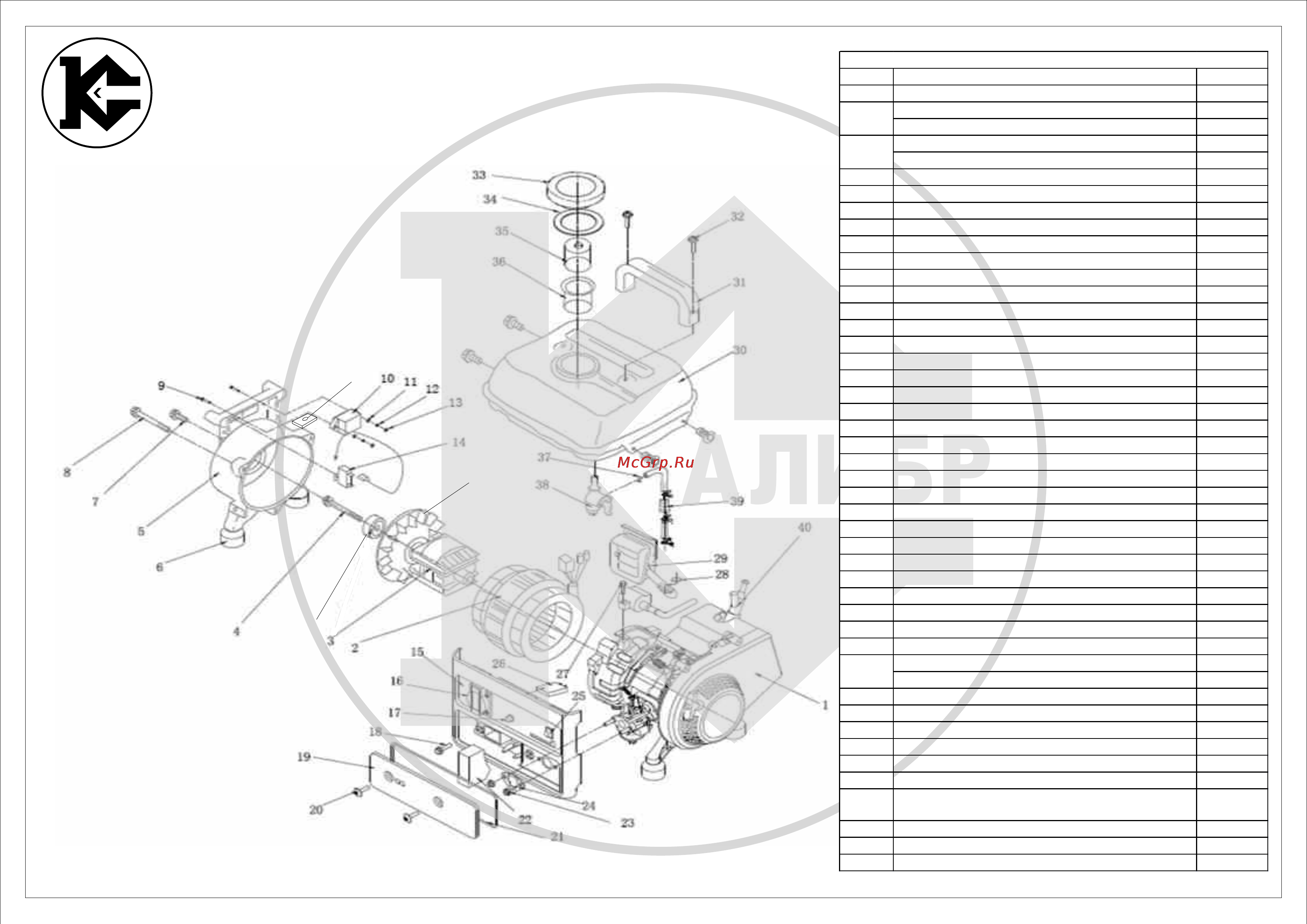

Калибр БЭГ- 811 Сборочный чертёж онлайн

Калибр БЭГ- 811 Сборочный чертёж онлайн
БЭГ-811
Генератор
АЛИБР
41
42
43
Поз.
Наименование Артикул
1 Двигатель IE45F БЭГ800.01
Статор БЭГ-811 БЭГ811.02
Статор БЭГ-800 БЭГ800.02
Якорь БЭГ-811 БЭГ811.03
Якорь БЭГ-800 БЭГ800.03
4 Болт М8×155 БЭГ800.04
5 Фланец задний БЭГ800.05
6 Ножка резиновая БЭГ800.06
7 Болт с фланцем M6×12 БЭГ800.07
8 Болт с фланцем М6×85 БЭГ800.08
9 Винт М3×16 БЭГ800.09
10 Розетка YG-001 12В У01603
11 Шайба 3 БЭГ800.11
12 Шайба пружинная 3 БЭГ800.12
13 Гайка М3 БЭГ800.13
14 Автомат защиты 10А У01364
15 Корпус панели управления (пластмасса) БЭГ800.15
16 Евророзетка 220В D-013 У00436
17 Автомат защиты 4А У03839
18 Болт с фланцем М6×16 БЭГ800.18
19 Крышка фильтра воздушного БЭГ800.19
20 Винт М6×25 БЭГ800.20
21 Прокладка уплотнительная БЭГ800.21
22 Элемент возд.фильтра БЭГ800.22
23 Гайка М6 БЭГ800.23
24 Проставка воздушного фильтра У01405
25 Выключатель зажигания KCD1-101 У00890
26 Конденсатор 13,5мкФ×350В (СВВ61) прямоуг. У01604
27 Болт с фланцем М6×20 БЭГ800.27
28 Прокладка выхлопной трубы "А" (кольцо) У01406
29 Глушитель (кронштейн крепления) БЭГ800.29
30 Бак топливный БЭГ800.30
31 Ручка БЭГ800.31
32 Винт М6×30 БЭГ800.32
Крышка топл.бака малая Ø85 (57-68-80) У02004
Крышка топл.бака большая Ø98 (57-68-91) У01650
34 Прокладка крышки бака БЭГ800.34
35 Колпачок мерный У01601
36 Фильтр заливной горловины топливного бака Ø50 У00724
37 Хомут топливопровода Ø8-10 У01491
38 Кран топливный со штуцером топл. провод справа У01602
39 Фильтр топливный У02014
40 Катушка зажигания + коммутатор
в схеме
двигателя
41 Мост диодный 0610 БЭГ800.41
42 Подшипник 6202RS У00023
43 Крыльчатка генератора У03360
33
ГЕНЕРАТОР
2
3
