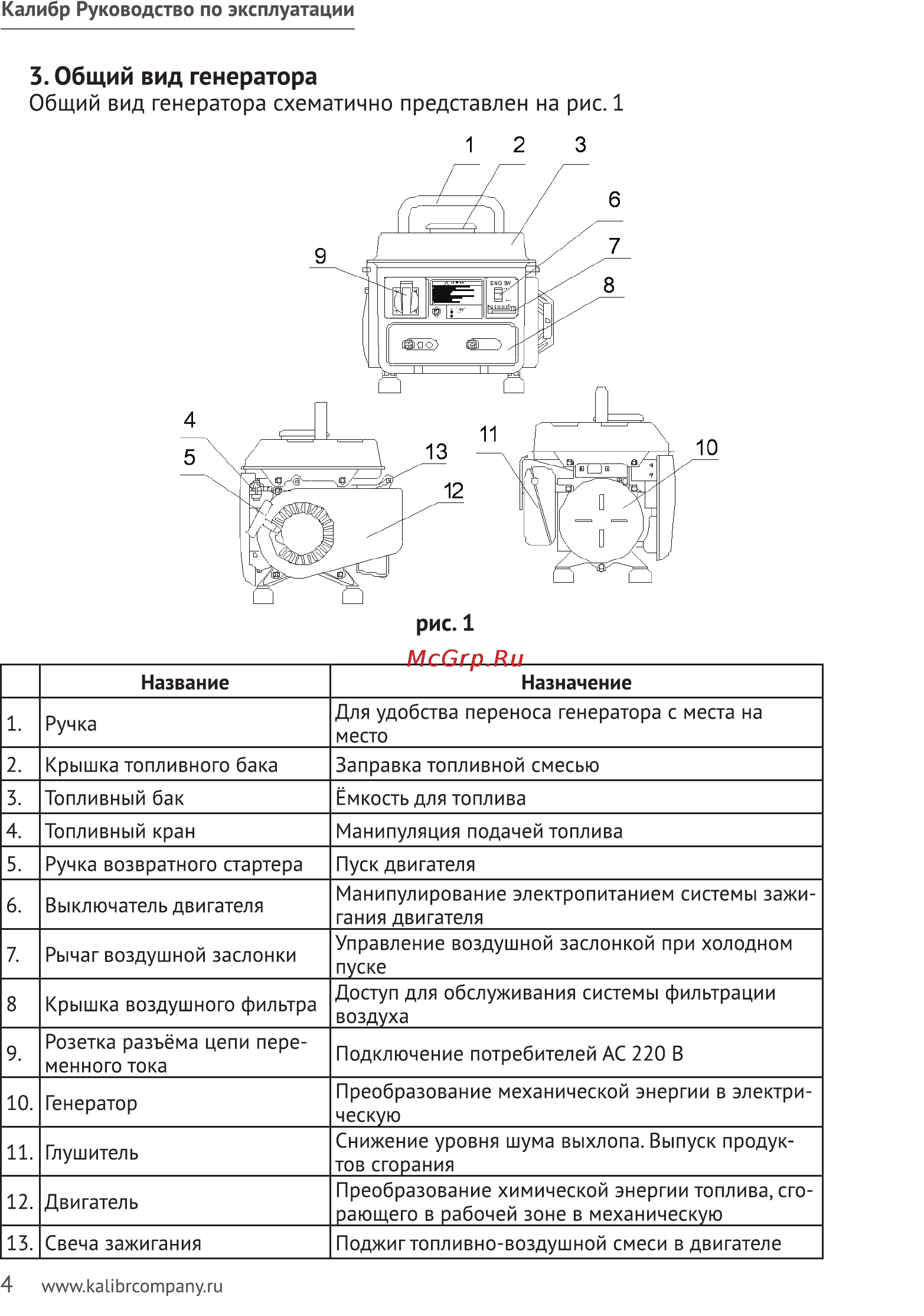

Калибр Руководство по эксплуатации 3 Общий вид генератора Общий вид генератора схематично представлен на рис 1 1 2 3 рис 1 Название 1 Ручка 2 Крышка топливного бака Назначение Для удобства переноса генератора с места на место Заправка топливной смесью 3 Топливный бак Ёмкость для топлива 4 Топливный кран Манипуляция подачей топлива 5 Ручка возвратного стартера 6 7 8 9 10 11 12 13 Пуск двигателя Манипулирование электропитанием системы зажи Выключатель двигателя гания двигателя Управление воздушной заслонкой при холодном Рычаг воздушной заслонки пуске Доступ для обслуживания системы фильтрации Крышка воздушного фильтра воздуха Розетка разъёма цепи пере Подключение потребителей АС 220 В менного тока Преобразование механической энергии в электри Генератор ческую Снижение уровня шума выхлопа Выпуск продук Глушитель тов сгорания Преобразование химической энергии топлива сго Двигатель рающего в рабочей зоне в механическую Свеча зажигания Поджиг топливно воздушной смеси в двигателе 4 www kalibrcompany ru
