11
3.3. Этапы сборки

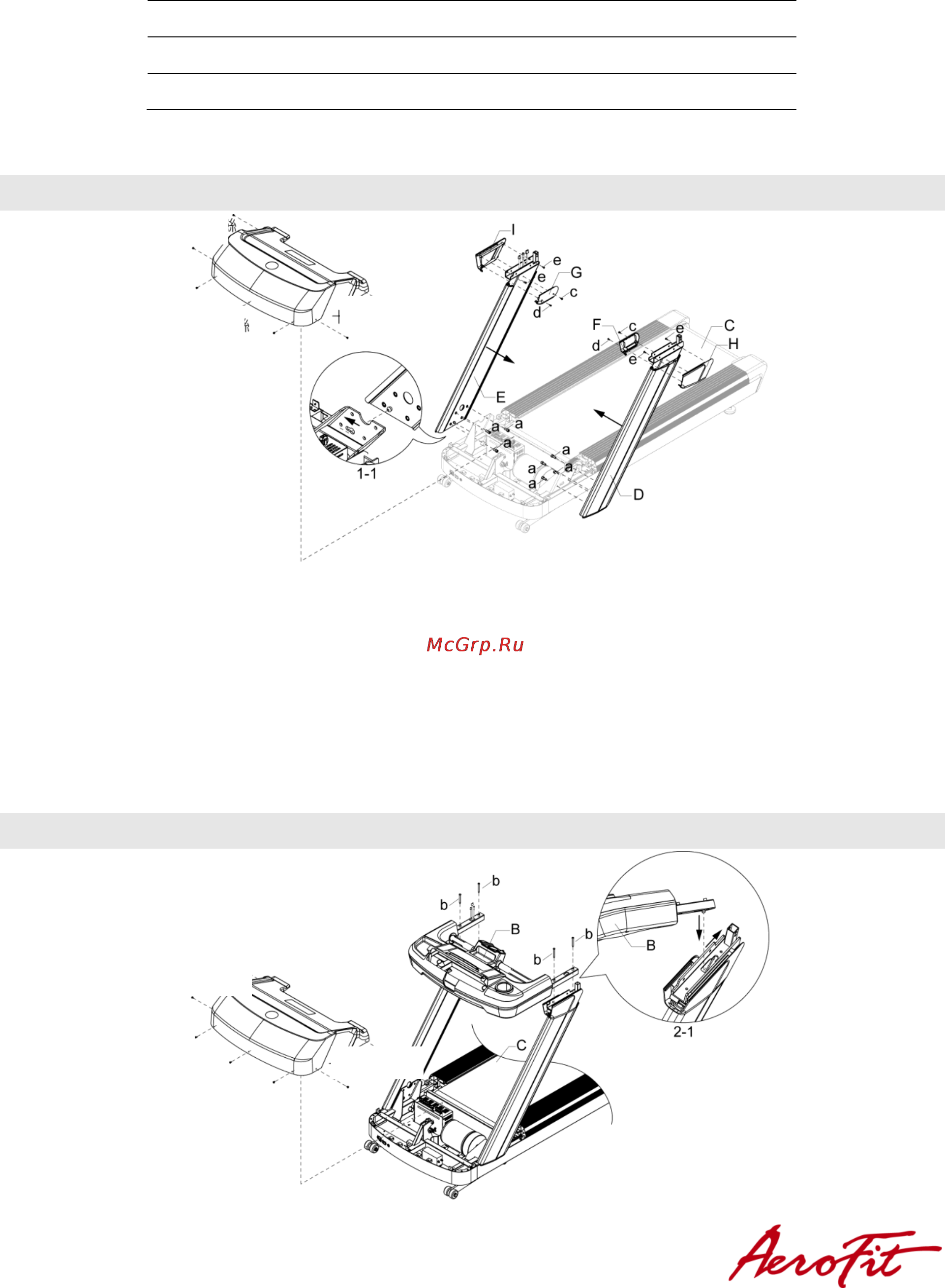

Шаг 1
Отсоедините крышку двигателя от рамы (C), зафиксируйте на раме левую и правую
стойки, поместив болты стоек в выемки как на рисунке 1-1 и подвиньте стойки вперед.
Затем вытащите все провода из стоек с помощью нитепрводника и зафиксируйте
стойки (D,E) с помощью болтов (a), но не затягивайте болты. Закрепите левую и
правую внешние декоративные крышки (H,I) на стойках с помощью болтов (e), в
конце закрепите левую и правую внутренние декоративные крышки (F,G) с помощью
болтов (c,d).

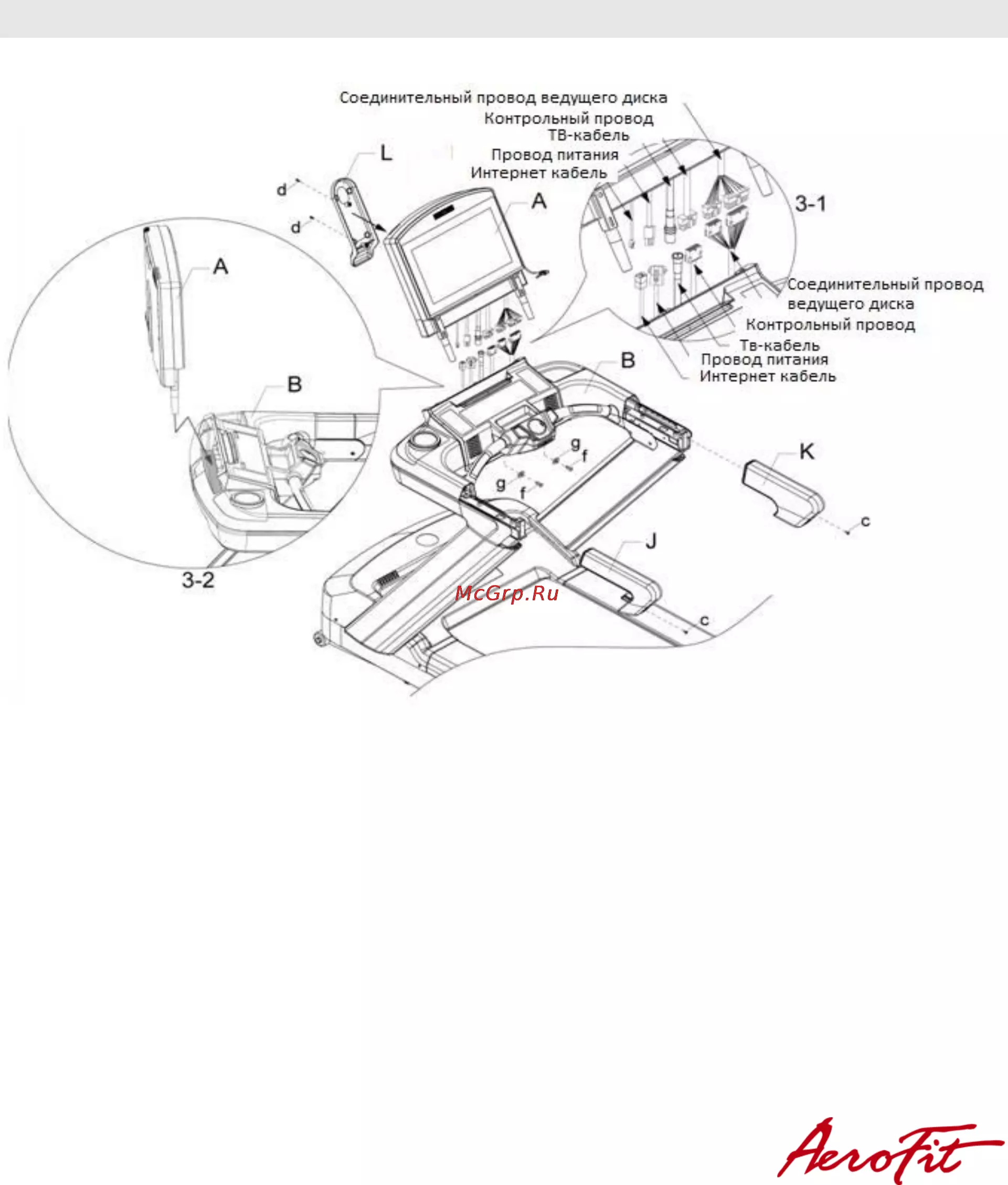

Шаг 2
l
Пружинная шайба M4
2
m
Болт M4xP0.7x10
2
n
Крышка переключателя кабеля питания
1
o
Переходник для кабеля
1
Болт
Болт
Болт
Болт
Болт
Болт
