![Aerofit X6-T LED [13/31] Шаг 3](/views2/1134620/page13/bgd.png)
12
Проденьте контрольный провод и другие провода через отверстие в держателе для
аксессуаров (В), убедитесь, что провода не пережало и поместите болты держателя
в выемку стоек как на рисунке 2-1, затем подвиньте их вперед. Затяните держатель
(В) болтами (b) и затяните болты (а), фиксирующие левую и правую стойки. В конце
закрепите крышку двигателя обратно на раму (С) с помощью болтов.

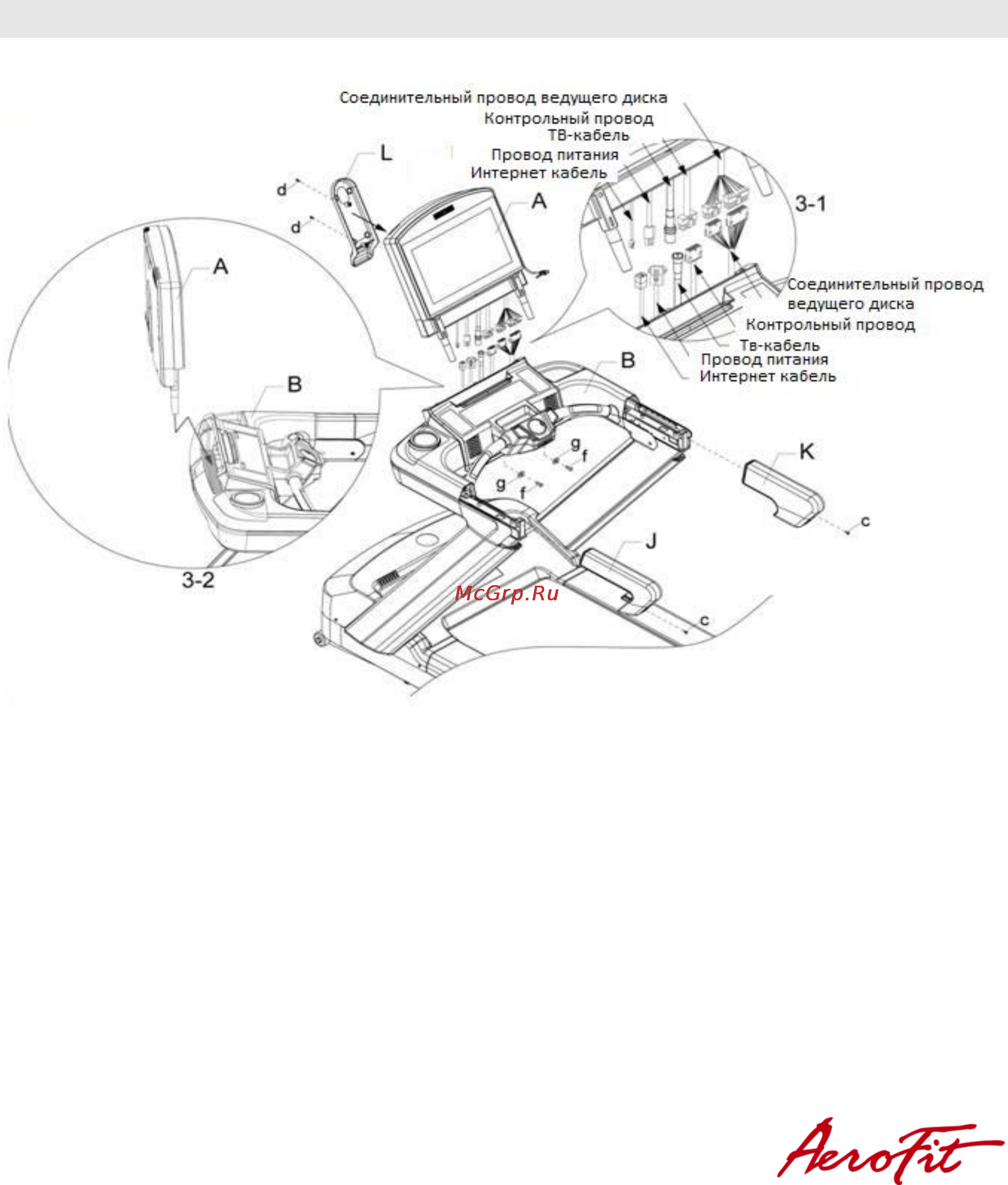

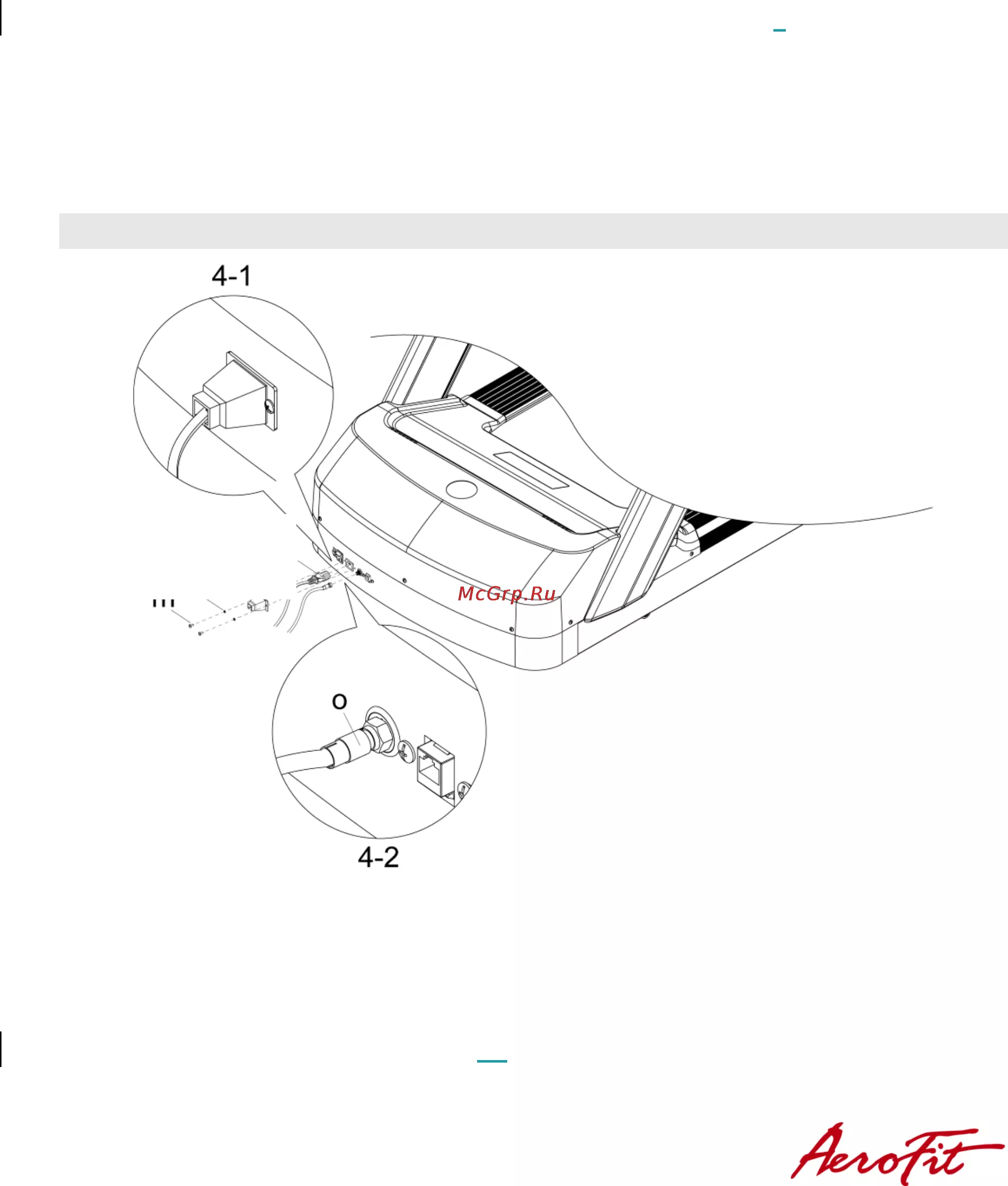

Шаг 3
Соедините консоль (А) и держатель для аксессуаров (В) как на рисунке 3-2,
соедините контрольный провод и другие провода держателя для аксессуаров (В) с
проводами консоли как на рисунке 3-1. Затем поместите соединенные провода
обратно под держатель для бутылки, подсоединенный ранее и закрепите с помощью
болтов (f) и пружинной шайбы (g). Зафиксируйте декоративную крышку на консоль (L)
