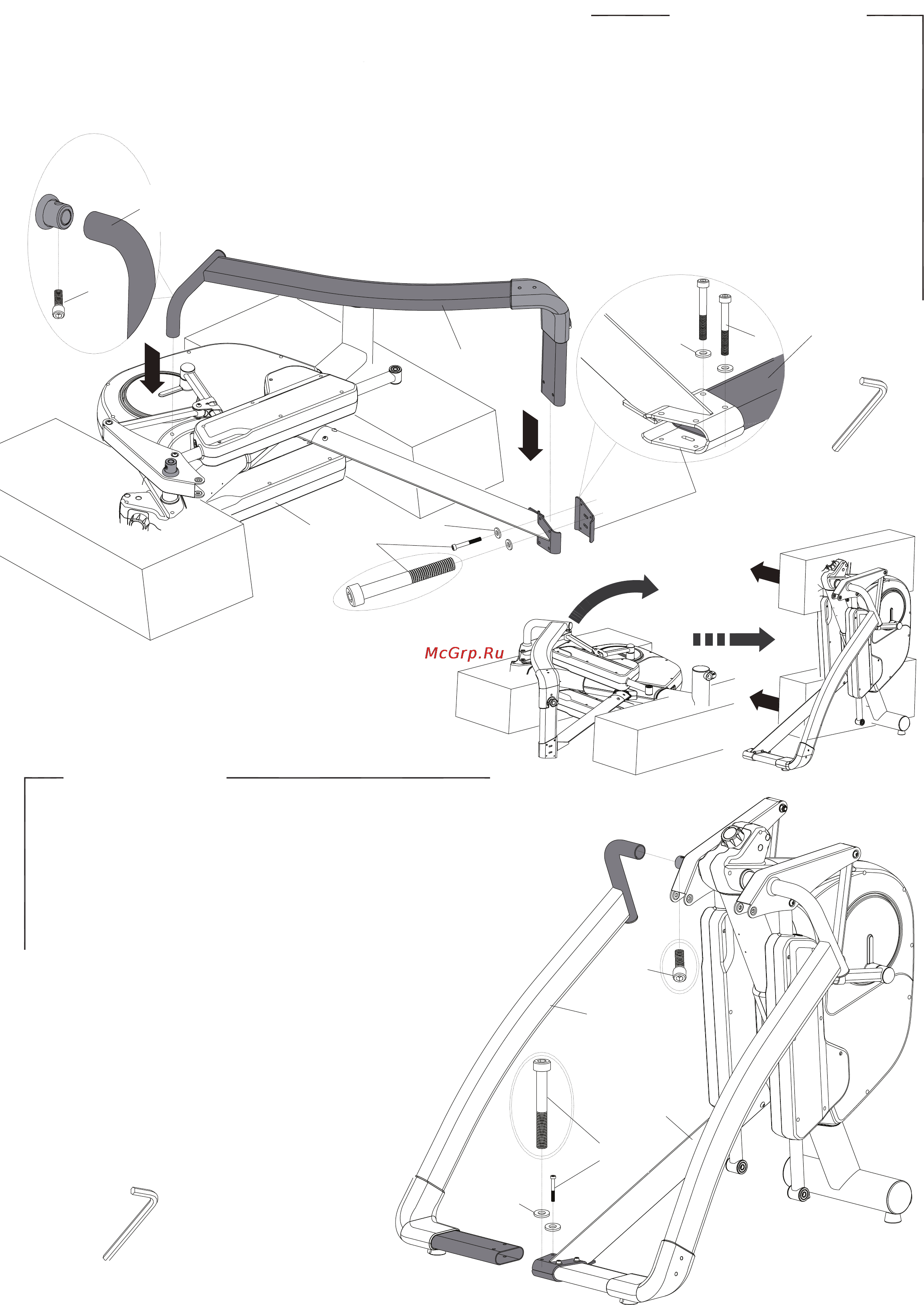

РИСУНОК 3 СБОРКА ПРАВОЙ БОКОВОЙ ОПОРНОЙ ТРУБЫ Шаг 1 Вставьте правую боковую опорную трубу С2 в главную раму А как показано на рисунках А и В Шаг 2 Один конец трубы зафиксируйте с помощью болта 06 см рис А Шаг 3 В соответствии с рис В соедините трубу и главную раму используя 2 болта 34 2 шайбы 05 и кронштейн Р2 ПРИМЕЧАНИЕ Затяните вручную все 4 болта 34 и 36 прежде чем сборка будет полностью завершена см рисунок 4 Используйте ключ 6мм Шаг 4 Поднимите вдвоем основную раму А и удалите пенопласт как показано на рисунке РИСУНОК 4 СБОРКА ЛЕВОЙ БОКОВОЙ ОПОРНОЙ ТРУБЫ Шаг 1 Вставьте левую боковую опорную трубу С1 в главную раму А Шаг 2 Зафиксируйте ее наверху с помощью болта 06 и 2 болтов 04 2 шайб 05 и кронштейна Р2 внизу так же как и правую боковую опорную трубу С2 на рисунке 3 Шаг 3 Теперь вы можете затянуть все болты 01 04 и 06 с рисунков 1 4 ПРИМЕЧАНИЕ Убедитесь что центральная опорная труба параллельна трубе главной рамы чтобы избежать ударов педалями по центральной опорной трубе Используйте ключ 6мм
