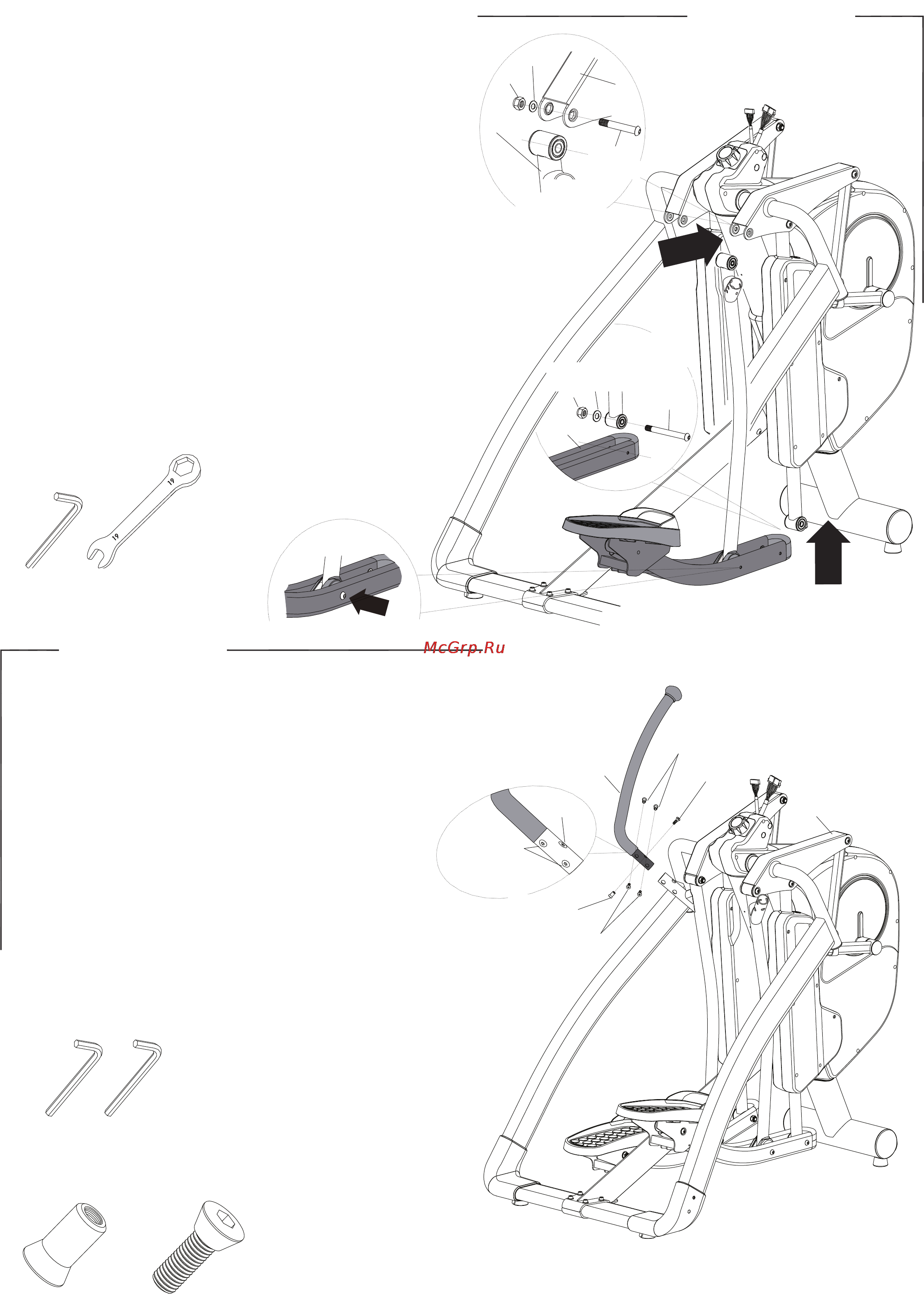

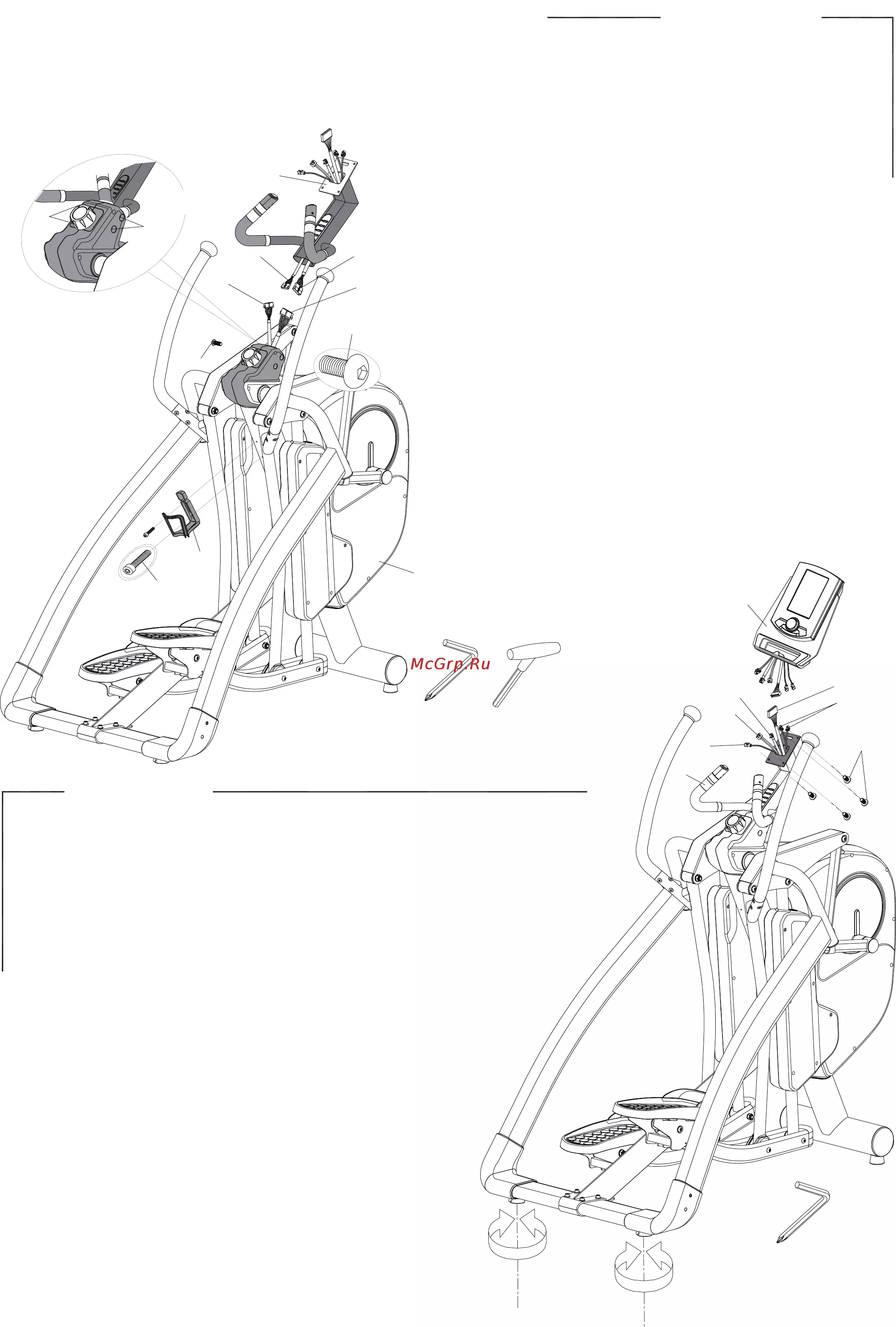

РИСУНОК 5 08 СБОРКА ТРУБ КРЕПЛЕНИЯ ПЕДАЛЕЙ Шаг 1 Соедините правую трубу крепления педали В2 с главной рамой А и зафиксируйте с помощью болта 07 шайбы 08 и гайки 09 как показано на рис С Шаг 2 В соответствии с рис О соедините нижнюю часть правой педали В5 с опорной трубой передней педали главной рамы А используя болт ЛО шайбу 08 и гайку 09 Шаг 3 Затяните предустановленный болт ЛО и гайку 09 согласно рис Е РИСУНОК 6 СБОРКА ПОРУЧНЕЙ Шаг 1 Извлеките 6 предустановленных болтов 011 и 012 из левого поручня Е1 Шаг 2 Вставьте левый поручень Е1 в главную раму А с помощью шестигранных ключей 2 6мм и затяните болты 011 и 012 согласно рис Е Примечание Убедитесь что хорошо затянули болты поручней чтобы избежать щелчков в поручнях Покачайте поручни чтобы болты ввинтились а затем снова их затяните Шаг 3 Сборка правой стороны Е2 производится аналогично левой Используйте 2 ключа 6мм Рис С Рис 09 08 Шаг 4 Левая труба крепления педали В1 собирается аналогично правой Используйте ключи 6 мм и 19 В2 I
