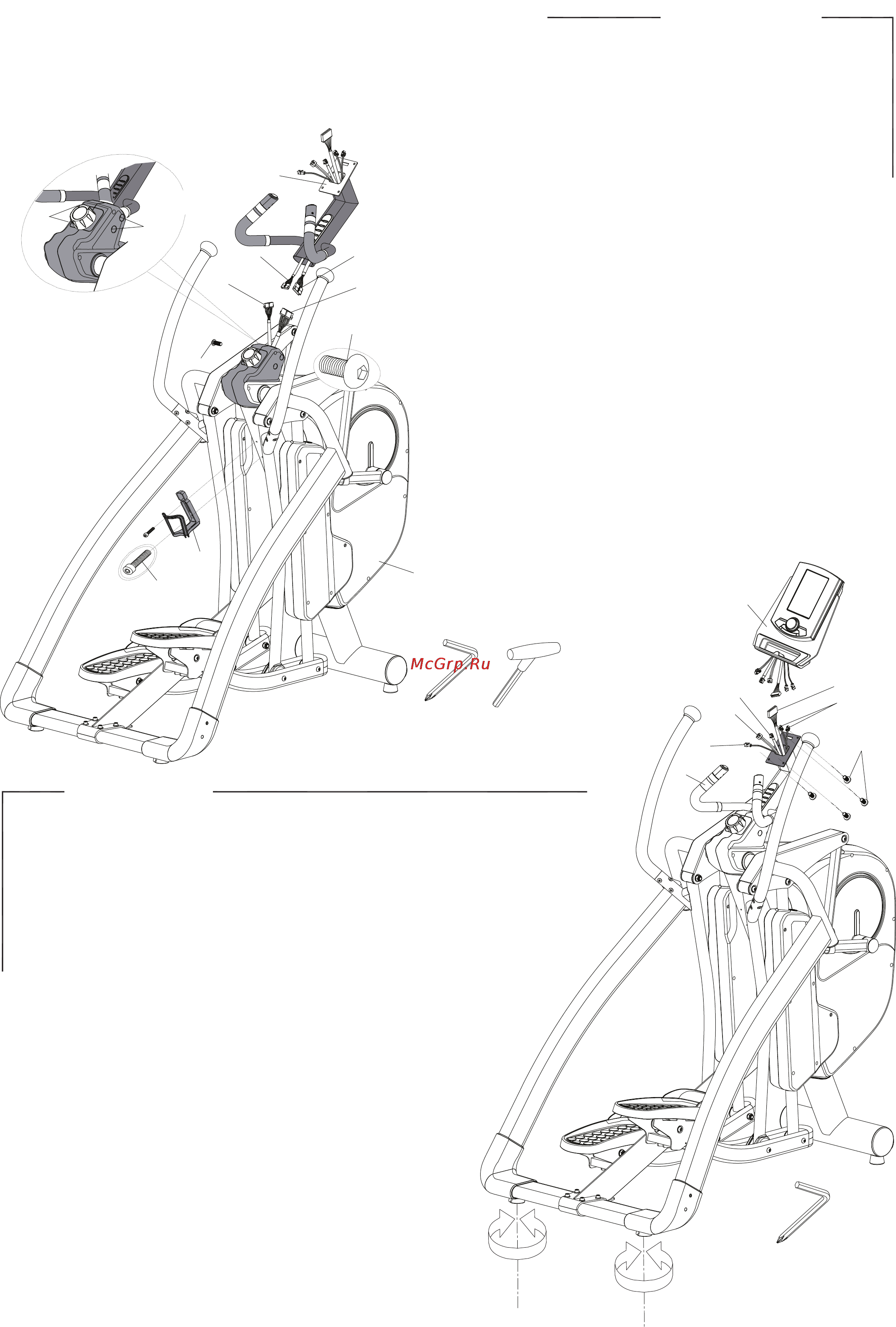

РИСУНОК 7 СБОРКА СТОЙКИ КОНСОЛИ И ДЕРЖАТЕЛЯ ДЛЯ БУТЫЛОЧКИ ЛЗ Шаг 1 Соедините провода 01 и 02 центральной опорной стойки консоли О с проводами А1 и А2 главной рамы А Шаг 2 Соедините стойку консоли О с главной рамой А Поместите лишние провода в стойку Ослабьте предустановленные болты ЛЗ в главной раме А чтобы опустить пониже опорную стойку консоли или выровнять отверстия для болтов ЛЗ если это необходимо Следите затем чтобы не защемить провода в процессе сборки стойки Шаг 3 Туго затяните 4 болта Л 3 с помощью Т образного ключа шестигранника 5мм Примечание Убедитесь что все провода правильно соединены между собой а все болты ЛЗ затянуты чтобы избежать расшатывания опорной стойки консоли Шаг 4 С помощью 2 болтов Л4 находящихся в пакете с держателем для бутылки прикрепите держатель для бутылочки Н к главной раме А Используйте ключ шестигранник 4мм и Т образный ключ шестигранник 5мм в качестве инструмента для сборки А 0 РИСУНОК 8 СБОРКА КОНСОЛИ Шаг 1 Извлеките 4 болта 01 из задней части консоли О Шаг 2 Подсоедините провода консоли 01 03 03 04 и провода датчиков пульса 04 к консоли провода датчиков пульса могут быть взаимозаменяемыми Примечание Убедитесь что все провода правильно соединены между собой Поместите лишние провода обратно под крышку консоли и в центральную опорную стойку консоли О Следите затем чтобы не защемить провода в процессе сборки консоли Шаг 3 Сначала затяните вручную 4 болта 01 затем закрепите консоль О и стойку консоли О при помощи болтов 01 Шаг 4 Если поверхность пола неровная отрегулируйте положение тренажера при помощи регуляторов 7 неровности пола расположенных на опорных трубах внизу 7 Используйте ключ 4мм
