12
ПОДГОТОВКА К РАБОТЕ
мусовального стола в горизонтальной
плоскости и при необходимости выполни
-
те регулировку положения станка.
• Подключите станок к электрической
питающей линии. Для защиты электро-
оборудования станка и электропроводки
от перегрузок, на электрическом распре
-
делительном щите подключения данной
линии необходимо применять плавкие
предохранители или автоматические вы
-
ключатели на 16 А. Напряжение и часто-
та тока в электрической питающей линии
должно соответствовать техническим
данным станка.
Проверка работы станка и пробный
пуск
• Внимание! Перед проверкой работы и
пробным пуском станка проверьте надеж
-
ность закрепления строгальных ножей
,
отсутствие посторонних предметов на ра
-
бочем рейсмусовальном столе. Ножевой
вал должен свободно, без заклинивания
и заеданий вращаться в подшипниковых
узлах.
• Подключите станок к электрической пи-
тающей линии и приведите автоматиче-
ский предохранитель во включенное со
-
стояние.
• Для пуска и выключения станка исполь-
зуйте выключатель 5
(см. рис. А).
• При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек
-
тродвигателя и привода станка должен
быть ровный, без постороннего металли
-
ческого шума
.
Общие указания
• Категорически запрещается работат
ь
на станке без защитных устройств,
предусмотренных его конструкцией.
• К работе допускаются только подго-
товленные лица, не моложе 16 лет, про
-
шедшие соответствующее обучение и
имеющие навыки работы на деревоо-
брабатывающ
их станках. Приступая к
выполнению технологической операции,
наладке и обслуживанию станка необхо-
димо изучить его устройство и правила
безопасной эксплуатации, знать правила
выполнения технологических операций,
приемы работ и назначение каждого ор
-
гана управления станком.
• Подача заготовки к ножевому валу осу-
ществляется автоматически, поэтому
пользователь должен учитывать твер
-
дость и влажность обрабатываемого
пиломатериала, степень заточенности
строгальных ножей и режимы резания
(глубина резания и скорость подачи за
-
готовки).
• Работу на станке после его включения,
необходимо начинать только после того,
как скорость вращения вала электродви
-
гателя и ножевого вала достигнет номи
-
нальной. Для этого станок должен пора
-
ботать без нагрузки в течение 2–3 минут,
при этом пользователь должен убедиться,
что выполнены все требования основных
и дополнительных правил безопасности
приведенных в настоящей инструкции.
Только после этого можно приступать к
работе.
РАБОТА НА СТАНКЕ
Перед началом работы проверьте наличие и исправность за-
щитного когтевого устройства, надежность крепления защит
-
ных крышек станка, отсутствие механических повреждений
и задиров на валиках механизма автоматической подачи заготовки, надеж
-
ность крепления строгальных ножей. Работа на неисправном станке и без
защитных устройств может стать причиной травм и увечий.
25

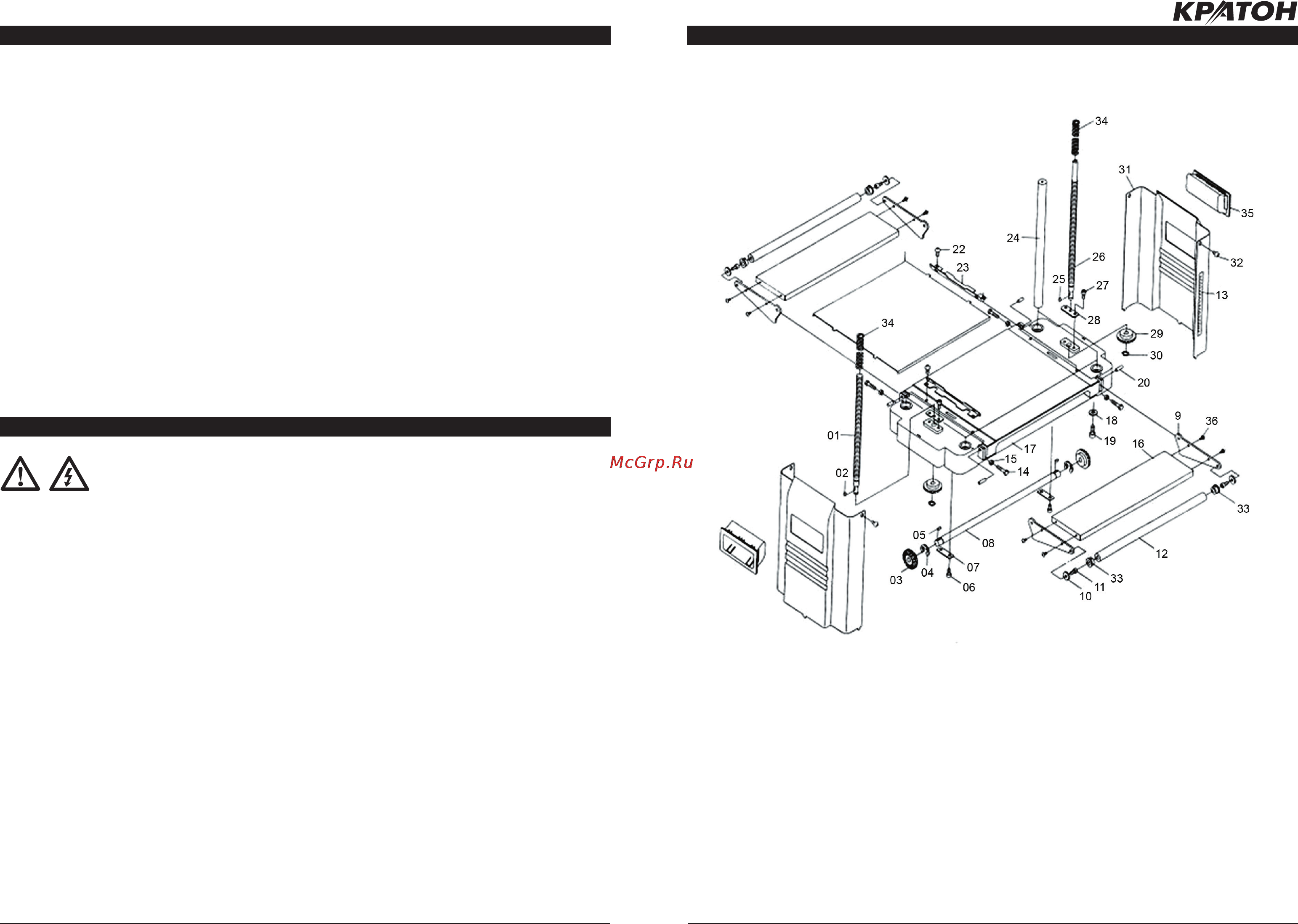

СХЕМА СБОРКИ
Схема сборки № 3
Содержание
- Содержание 1
- Дополнительная информация об изделии 5
- Заводской серийный номер 5
- Наименование изделия станок рейсмусовый wmt 318 5
- Схема сборки 3 10
- Www kraton ru схема сборки 11
- Приемы работы и настройка рейсмусование строгание в размер по толщине это дереворежущая техноло гическая операция со снятием стружки на данном станке обрабатывают заго товку на заданную толщину по одной по верхности при наличии предварительно строганной противоположной параллель ной поверхности или последовательно по двум поверхностям когда предваритель ное фугование не требуется для рейсмусования на данном станке используйте подготовленный и просушен ный пиломатериал геометрические раз меры и состояние поставки которого по зволяют выполнять обработку на данном станке при работе на станке не превы шайте максимальную глубину строгания 3 0 мм настройте станок на необходимую глу бину строгания для этого вращая рукоят ку 3 и ориентируясь по размерной шкале 4 выставите рабочий блок 2 в необходимое положение разность значений толщины заготовки до рейсмусования и показаний на размерной шкале 4 составляет настро енную глубину строгания внимание во избежание обратно го выталкивания и предотвращ 11
- Работа на станке 11
- Строгания с противоположной стороны по верхним роликам 7 см рис а заготовку необходимо подавать пред варительно обработанной на строгаль ном станке стороной вниз по поверх ности переднего удлинителя стола 1 и рабочего стола 6 с загрузочной позиции до момента захвата заготовки подающим валиком автоматической подачи при не обходимости поддерживайте заготовку но не форсируя и не замедляя скорость прохождения заготовки внимание глубину строгания см та блицу рекомендуемая глубина строга ния необходимо устанавливать с уче том скорости автоматической подачи твердости и влажности пиломатериала и ширины строгания заготовки придержи ваясь следующего требования с уве личением твердости и ширины заготовки глубина строгания должна быть пропор ционально уменьшена рейсмусовый станок работает эффек тивнее если заготовка имеет минимум одну плоскую поверхность предваритель но обработанную на строгальном станке для предотвращения поломки строгаль ных ножей периодически после каждого пропуска через станок 11
- Схема сборки 2 12
- 10 11 12 13
- Www kraton ru схема сборки 13
- Ножам 8 закрепленным на ножевом валу 10 см рис в ослабьте болты 9 прижимной планки 12 крепления строгальных ножей 8 на ноже вом валу 10 снимите строгальные ножи 8 и проверьте их на отсутствие трещин и 13
- Перед снятием или заменой строгальных ножей сборкой или на ладкой обязательно отключите станок от питающей сети ре гулярно проверяйте чтобы строгальные ножи были заточенны ми без дефектов или повреждений рейсмусование на станке с затупленными или неотрегулированными ножами может привести к травме во избежание травм все действия со строгальными ножами выполняйте в защитных пер чатках 13
- Приспособление для установки стро гальных ножей 12 планка прижимная 13
- Строгальный нож 9 болт 10 вал ножевой 13
- Установка и заточка строгальных ножей рис в с 13
- Установка и регулировка строгальных ножей для установки или замены строгальных ножей 8 демонтируйте рукоятку 3 и крыш ку см рис а над рабочим блоком 2 тем самым откроется доступ к строгальным 13
- Схема сборки 1 14
