УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. В/C)

повреждений. Установите на место зато-

ченные строгальные ножи 8.

• При помощи приспособления для уста-

новки строгальных ножей 11, выставите

поочередно все строгальные ножи 8.

По-

сле регулировки режущие кромки 14 (см.

рис. С) строгальных ножей 8 должны быть

параллельны образующей ножевого вала

10 и выступать над ней на высоту не бо

лее 1,5 мм.

• Строгальные ножи 8 на ножевом валу

10 должны быть установлены с мини

мальной разницей радиусов вращения их

режущих кромок 14. Разность радиусов

не должна быть более 0,1 мм.

• Затяните болты 9 прижимной планки 12

крепления строгальных ножей 8 и устано

вите на штатное место крышку и рукоятку

Замена и заточка строгальных ножей

• Сильная вибрация станка и ножевого

вала, появление дефектов на строганных

заготовках указывает на затупленность

строгальных ножей и возможные их по

вреждения.

• Снимите и проверьте строгальные ножи.

В случае обнаружения дефектов, трещин,

повреждений строгальных ножей замени-

те их на годные.

• Для предотвращения возможного дис-

баланса ножевого вала, следует произ

водить одновременную замену всех стро-

гальных ножей.

• Плоскости и пазы ножевого вала, на

которые опираются строгальные ножи,

должны быть чистыми, без выбоин и вы

щербин.

• Затачивать строгальные ножи данного

станка рекомендуется на универсальных

заточных станках оснащенных шлифо

вальным кругом и технологическими при

способлениями для зажима.

• Для контроля геометрических параме-

тров режущей части строгальных ножей

после заточки следует применять универ

сальные угломеры с диапазоном измере

ний 0

–180

или угловые шаблоны.

• Заточку строгальных ножей следует

производить только по задней поверхно-

сти 15 (см. рис. С). Задний угол α заточки

строгального ножа зависит от твердости

древесины. Для мягких пород дерева

(липа, осина, сосна, ель) рекомендуемый

задний угол заточки должен быть α = 35

для твердых пород (бук, дуб, кизил) α =

• Режущая кромка 14 строгального ножа 8

после заточки должна быть прямолиней

ной по всей длине, острой и не иметь за-

валов. На ней не должно быть зазубрин,

рисок и трещин.

• Для снятия заусенцев после заточки,

следует выполнить доводку строгальных

ножей доводочным абразивным бруском.

• Перед тем как установить на станок

ножи, их следует хорошо заточить и от

балансировать, чтобы они имели одина-

ковую длину, ширину, толщину и массу.

Балансировку ножей производят на спе

циальном приспособлении или на балан-

сировочных весах. Разность в весе ножей

допускается не более 0,5 %. Кроме того,

ножевой вал, на который крепят ножи, и

крепежные детали должны быть также от-

балансированы.

• При установке строгальных ножей на но-

жевой вал 10 необходимо следить за тем,

чтобы они плотно прилегали опорной по

верхностью 16 и передней поверхностью

17 к плоскостям прижимных планок 12 и

пазам ножевого вала 10.

• Подтягивают строгальные ножи 8 бол-

тами 9 поочередно, начиная от середины

ножевого вала 10 к краям.

СХЕМА СБОРКИ

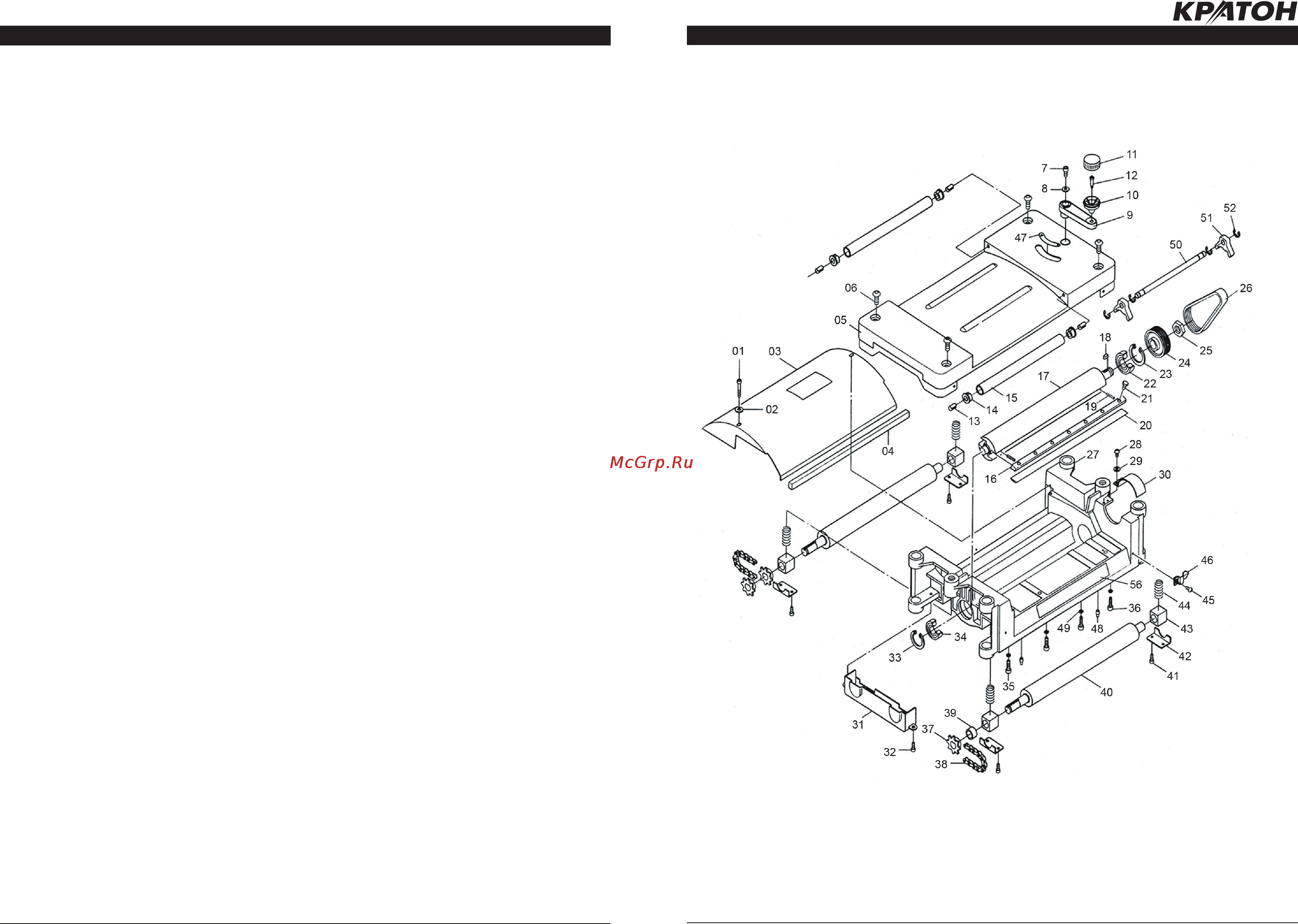

Схема сборки № 1
