15

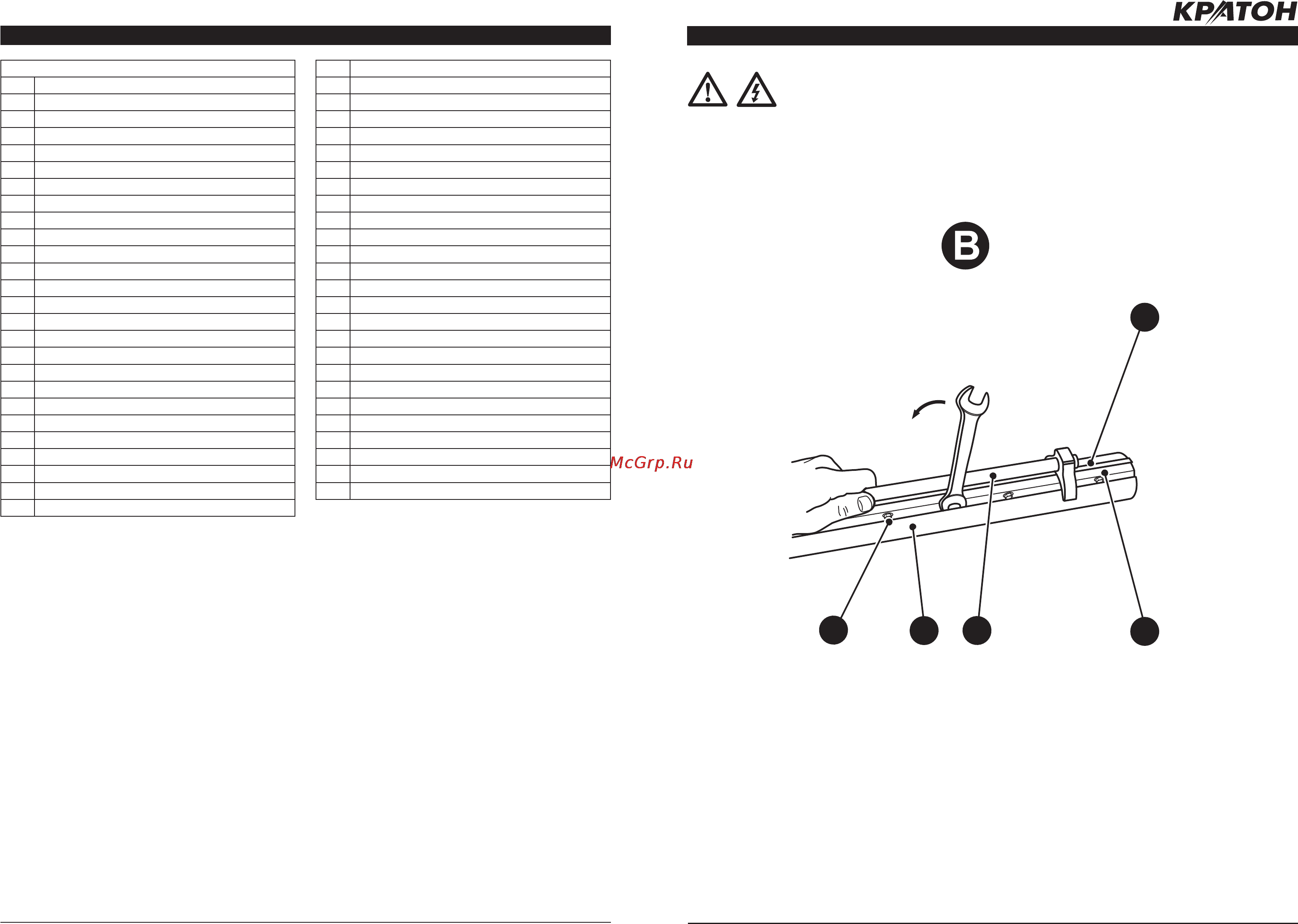

УСТАНОВКА И ЗАТОЧКА СТРОГАЛЬНЫХ НОЖЕЙ (РИС. В/С)
Перед снятием или заменой строгальных ножей, сборкой или на-
ладкой, обязательно отключите станок от питающей сети. Ре
-
гулярно проверяйте, чтобы строгальные ножи были заточенны-
ми, без дефектов или повреждений. Рейсмусование на станке с затупленными
или неотрегулированными ножами может привести к травме. Во избежание
травм все действия со строгальными ножами выполняйте в защитных пер
-
чатках.
8
9
10
11
12
8. Строгальный нож
9. Болт
10. Вал ножевой
11. Приспособление для установки стро
-
гальных ножей
12. Планка прижимная
Установка и регулировка строгальных
ножей.
• Для установки или замены строгальных
ножей 8 демонтируйте рукоятку 3 и крыш-
ку (см. рис. А) над рабочим блоком 2. Тем
самым откроется доступ к строгальным
ножам 8 закрепленным на ножевом валу
10 (см. рис. В).
• Ослабьте болты 9 прижимной планки 12
крепления строгальных ножей 8 на ноже-
вом валу 10. Снимите строгальные ножи
8 и проверьте их на отсутствие трещин и
22
www.kraton.ru
СХЕМА СБОРКИ
Схема сборки № 1
01 Винт
02 Шайба пружинная
03 Узел защитного кожуха
04 Уплотнитель губчатый
05 Винт
06 Верхнее ограждение
7 Винт
8 Винт
9 Комплект ручки
10 Головка
11 Крышка ручки
12 Ось ручки
13 Фиксатор пружинный
14 Втулка
15 Ролик
16 Планка прижимная
17 Вал рабочий
18 Шпонка
19 Пружина
20 Нож
21 Винт фиксации прижима
22 Подшипник
23 Кольцо фиксирующее
24 Шкив
25 Гайка
26 Ремень
27 Рама верхняя
28 Винт
29 Шайба
30 Защитный кожух шпинделя
31 Защитный кожух цепи
32 Винт
33 Кольцо фиксирующее
34 Подшипник
35 Винт
36 Винт
37 Звездочка
38 Цепь
39 Втулка
40 Ролик резиновый
41 Винт
42 Скоба фиксирующая
43 Опора ролика
44 Пружина
45 Винт
46 Указатель
47 Ярлык указателя
48 Штифт
49 Шайба пружинная
50 Ось калибра
51 Призма
52 Кольцо фиксирующее
