Кратон wmt-318 [12/16] Схема сборки 2
![Кратон wmt-318 [12/16] Схема сборки 2](/views2/1136314/page12/bgc.png)
14
вдоль волокон древесины. При подаче
против волокон древесины, на обрабо
-
танной поверхности заготовки могут
по-
явиться задиры, рваные слои и выщер-
бленные участки.
• Если заготовка застряла под ножевым
валом, то возможно, что глубина ст
рога-
ния более 3,0 мм.
Остановите и выключи-
те станок, вытащите заготовку и умень-
шите глубину строгания, вращая рукоятку
3.
• Узкую кромку заготовки обрабатывают
так
же, как и широкую, если размеры обе-
спечивают устойчивость при ее установке.
Как показывает опыт работы на данном
станке и проведенные расчеты, заготовка
вполне устойчива, когда отношение тол
-
щины к ширине не больше 1
: 8.
• Рейсмусование длинных заготовок необ-
ходимо осуществлять за несколько про-
ходов, число которых должно быть тем
больше, чем больше высота неровностей
строгаемой поверхности. Увеличение чис-
ла проходов, при правильно выбранной
глубине строгания, дает более точную ге-
ометрическую точность и плоскостность
заготовки.
• Не выполняйте операцию рейсмусова-
ния на заготовках длиной менее 127 мм,
шириной более 318 мм, толщиной менее
чем 5,0 мм или более чем 153 мм. Для за
-
готовок длиной менее 600 мм используйте
толкатель. Толкатель необходимо изгото
-
вить самостоятельно. Толкатель должен
быть изготовлен из прочного материала
,
иметь ручку и уступ (вырез) для упора в
торец заготовки. При рейсмусовании, тол
-
катель должен обеспечивать надежный
прижим заготовки к удлинителю стола и
рейсмусовальному рабочему столу
.
• Подавайте заготовки к ножевому валу
только с загрузочной позиции.
• Заготовки подают в станок впритык, т.е.
торец в торец. Заготовки, имеющие ярко
выраженные дефекты, подавать в станок
не следует, так как после строгания бру
-
ски будут забракованы.
• Простроганные заготовки не должны
иметь заколов, вырывов, ворсистости,
рисок (выпуклых). Наличие ворсистости и
рисок указывает на то, что заготовки об
-
рабатывали затупленными строгальными
ножами.
• Для повышения качества обработки,
обеспечения безопасных условий работы
следите за состоянием рабочего стола 6
и удлинителей стола 1 (см. рис. А). Рабо-
чая поверхность рабочего стола 6 и удли-
нителей стола 1, должна быть гладкой и
чистой, без задиров, вмятин и других
ме-
ханических повреждений.
• Перед работой на станке следует про-
верить установку и заточку строгальных
ножей.
РАБОТА НА СТАНКЕ
www.kraton.ru
Рекомендуемая глубина строгания однородных
заготовок из древесины хвойных пород влажностью не
более 15 %
Скорость
автоматической
подачи заготовки
Не более
3,0 мм при ширине менее 60 мм 8,0 м/мин
Не более 1,5 мм при ширине от 60 до 140 мм
8,0 м/мин
Не более 1,0 мм при ширине от 140 до 250 мм
8,0 м/мин
Не более 0,5 мм при ширине от 250 до 318 мм
8,0 м/мин
Таблица « Рекомендуемая глубина строгания»
23

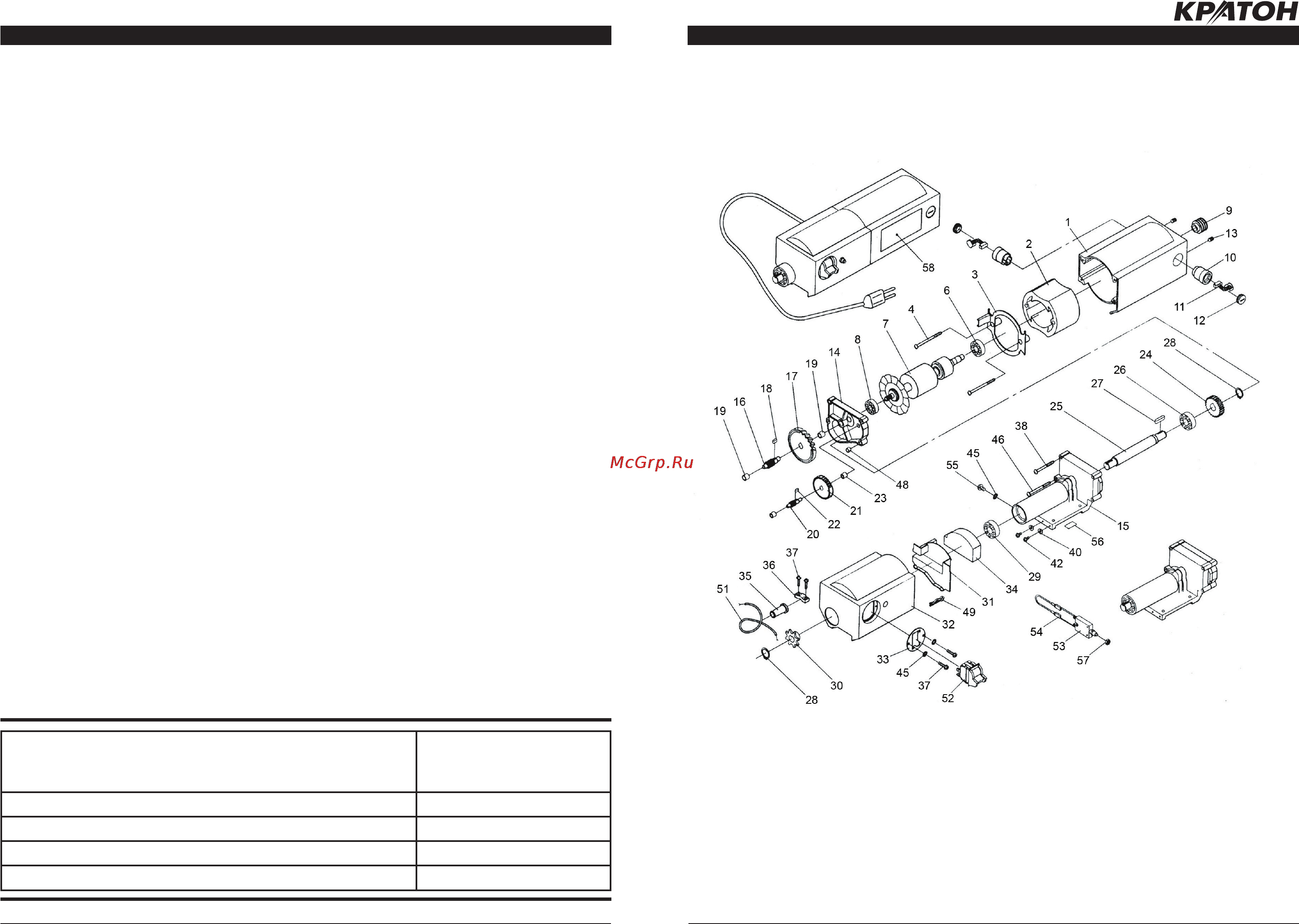

СХЕМА СБОРКИ
Схема сборки № 2
