102 | Srpski
1 609 929 S77 | (28.7.09) Bosch Power Tools
POF 1400 ACE: Jedna lampa osvetljava
područje glodanja.
Da bi električni alat isključili pustite prekidač za
uključivanje-isključivanje 22.
POF 1400 ACE: Lampa se gasi lagano.
Uputstvo: Iz sigurnosnih razloga ne može se
prekidač za uključivanje-isključivanje 22
blokirati, već mora za vreme rada stalno ostati
pritisnut.
Konstantna elektronika (POF 1400 ACE)
Konstant elektornika drži broj obrtaja u praznom
hodu i opterećenju skoro konstantne i
obezbedjuje ravnomeran učinak u radu.
Podešavanje dubine glodanja
(pogledajte sliku D)
f Podešavanje dubine glodanja sme da se
izrši samo pri isključenom električnom
alatu.
Za grubo podešavanje dubine glodanja
postupajte na sledeći način.
– Stavite električni alat sa montiranom glavom
glodalice na radni komad koji se obradjuje.
– POF 1400 ACE:

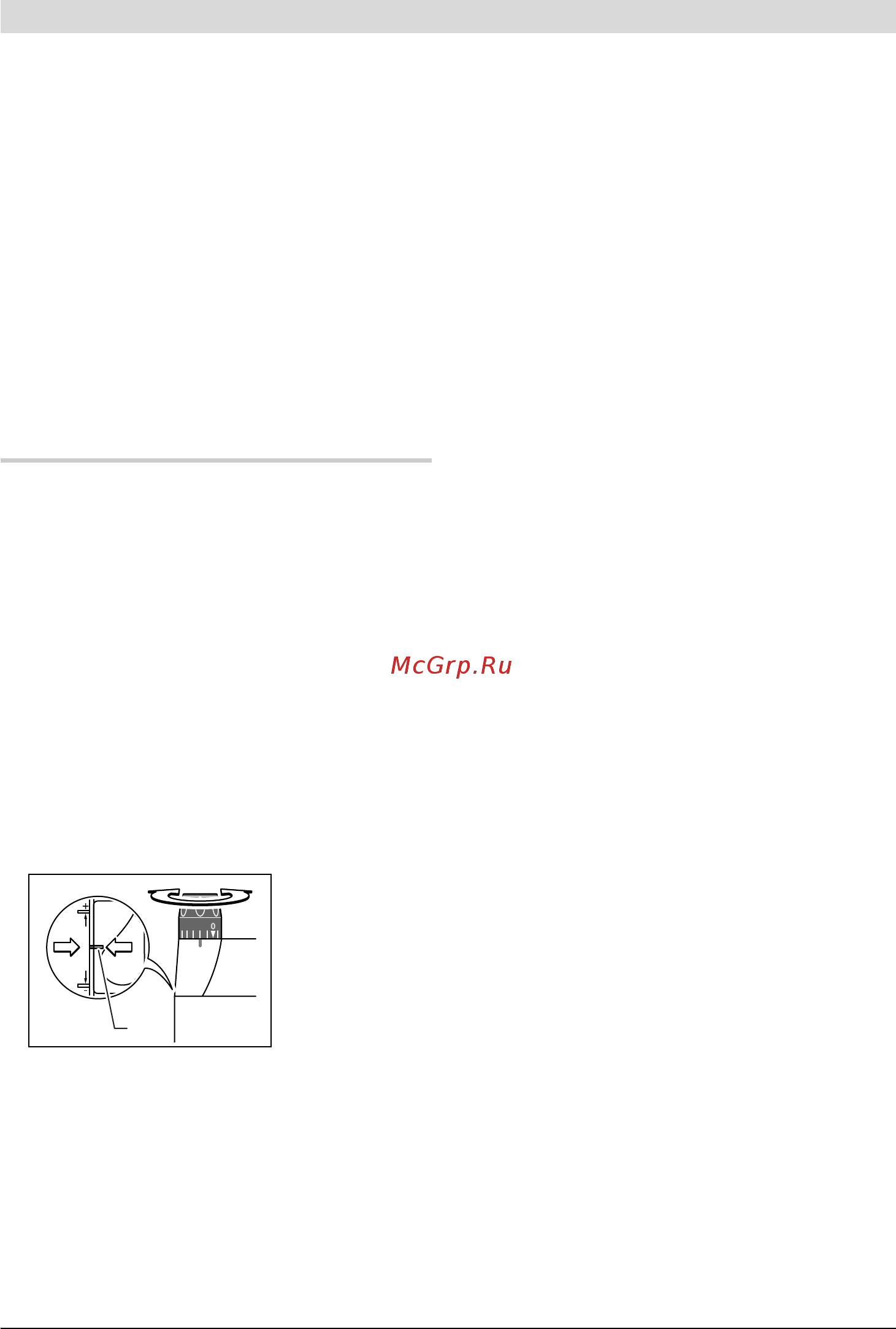

– Postavite korak preciznog podešavanja sa
okretnim dugmetom 18 u sredinu. Okrećite
za ovo okretno dugme 18, sve dok oznake 19
ne budu usaglašene kao što slika pokazuje.
Okenite na kraju skalu 17 na „0“.
– Stavite stepenasti graničnik 9 na najniži
stupanj. Stepenasti graničnik osetno uskače
u otvor.
– POF 1200 AE: Okrenite zavrtanj za
podešavanje za stepenasti graničnik 24
unutra odnosno napolje do polovine.
– Odpustite leptir zavrtanj na dubinskom
graničniku 11, tako da se dubinski graničnik
13 može slobodno pokretati.
– Pritisnite zateznu polugu za blokadu dubine
glodanja 16 u pravcu okretanja n i izvodite
polako na dole površinsko glodanje, sve dok
glodalo 21 ne dodirne površinu radnog
komada. Ponovo pustite zateznu polugu za
blokadu dubine glodanja 16, da bi fiksirali
dubinu uranjanja.
Pritisnite u datom slučaju zateznu polugu za
blokadu dubine glodanja 16 u pravcu
okretanja o, da bi je konačno fiksirali.
– Pritisnite dubinski graničnik 13 na dole dok
ne nalegne na stepenasti graničnik 9.
Postavite klizač sa indeks oznakom 12 na
poziciju „0“ skale za dubinu glodanja 14.
– Stavite dubinski graničnik 13 na željenu
dubinu glodanja i stegnite leptir zavrtanj na
dubinskom graničniku 11. Pazite na to, da
klizač na indeks oznaci 12 više ne pomerate.
– Pritisnite zateznu polugu za blokadu dubine
glodanja 16 u pravcu okretanja
n i izvodite
površinsko glodanje u najgornjoj poziciji.
Kod većih dubina glodanja trebali bi preduzeti
više zahvata sa obradom sa manjim skidanjem
piljevine. Pomoću stepenastog graničnika 9
možete podeliti glodanje u više stepeni.
Podesite za ovo željenu dubinu glodanja sa
najnižim stepenom stepenastog graničnika i
birajte za prve zahvate najpre više stepene.
POF 1200 AE: Rastojanje stepeni može da se
menja uvrtanjem zavrtnja za podešavanje 24.
Fino podešavanje dubine glodanja
(POF 1400 ACE)
Posle probe glodanja možete okretanjem
obrtnog dugmeta tačno podesiti 18 dubinu
glodanja na željenu dimenziju; Okrećite u pravcu
od kazaljke na satu za povećavanje dubine
glodanja, okrećite suprotno od kazaljke na satu
za smanjivanje dubine glodanja. Skala 17 služi
pritom radi orijentacije. Jedan okretaj odgovara
jednog putu podešavanja od 2,0 mm, jedan od
podeoka na gornjoj ivici skale 17 odgovara
jednoj promeni puta podešavanje za 0,1 mm.
Maksimalan put podešavanja iznosi ± 8mm.
Primer: Željena dubina glodanja treba da bude
10,0 mm. Probno glodanje daje dubinu glodanja
od 9,6 mm.
19
