46 | Magyar
1 609 929 S77 | (28.7.09) Bosch Power Tools
Konstantelektronika (POF 1400 ACE)
A konstantelektronika az előre kiválasztott
fordulatszámot az üresjárattól a teljes terhelésig
gyakorlatilag állandó szinten tartja és egyenletes
munkateljesítményt biztosít.
A marási mélység beállítása
(lásda„D”ábrát)
f A marási mélységet csak kikapcsolt
elektromos kéziszerszám mellett szabad
beállítani.
A marási mélység durva beállításához a
következőképpen kell eljárni:
– Tegye fel az elektromos kéziszerszámot az
arra felszerelt marószerszámmal a
megmunkálásra kerülő munkadarabra.
– POF 1400 ACE:

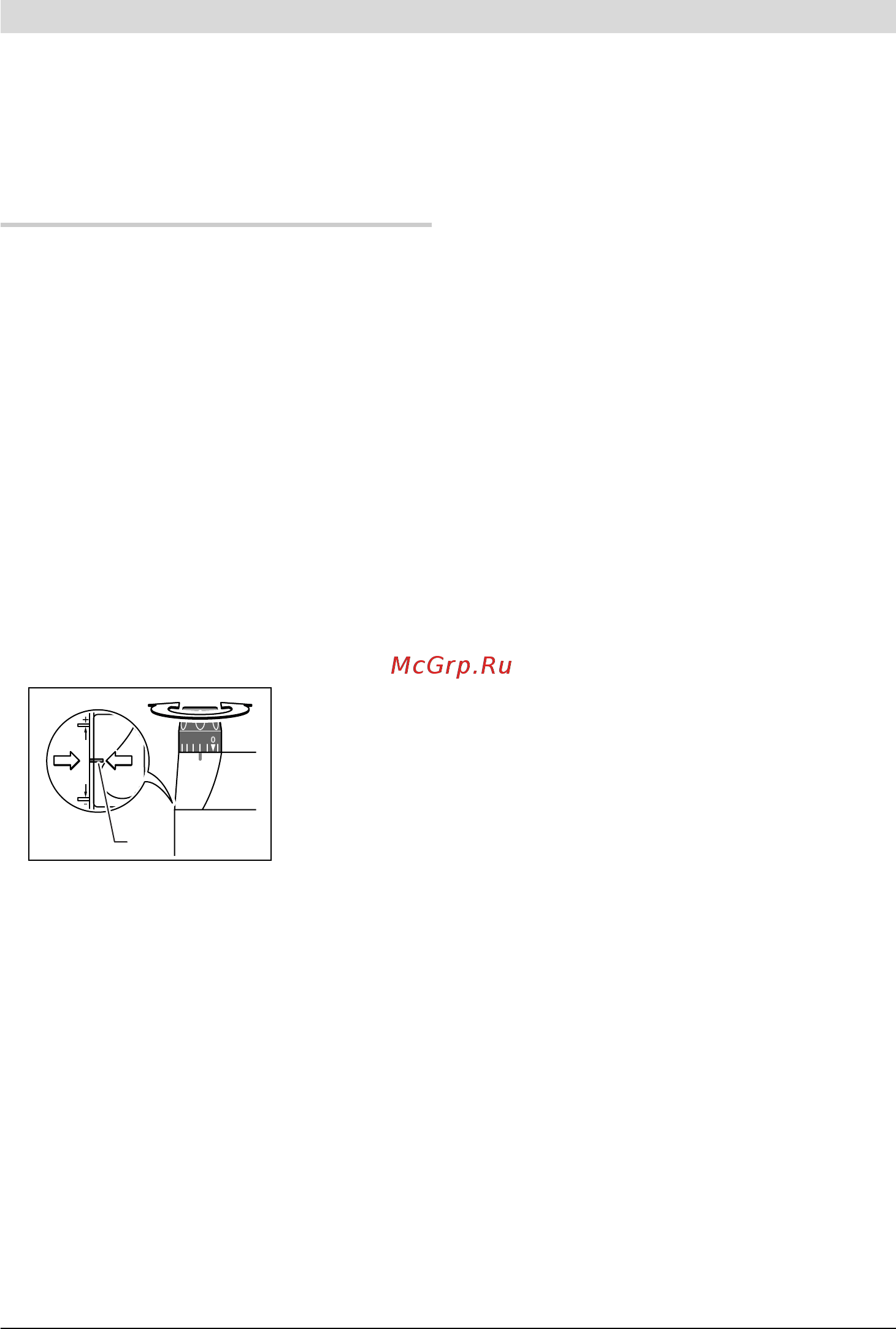

– Állítsa be a 18 forgatógombbal közepesre a
finombeállítási utat. Ehhez forgassa el
annyira a 18 forgatógombokat, hogy a 19
jelek az ábrán látható módon egybeessenek.
Ezután csavarja el a 17 skálát a következő
értékre: „0”.
– Állítsa be a 9 többfokozatú ütközőt
legalacsonyabb fokozatra; a többfokozatú
ürköző érezhetően bepattan a megfelelő
helyzetbe.
– POF 1200 AE: Csavarja félig be, illetve félig
ki a 24 fokozatos ütköző
szabályozócsavarokat.
– Oldja ki a 11 mélységi ütköző
szárnyascsavarját, úgy hogy a 13 mélységi
ütköző szabadon mozoghasson.
– Nyomja el az (PosNum) marási mélység
reteszelőkart az n forgásirányba és vezesse
lassan le a felsőmarót, amíg a 21
marószerszám meg nem érinti a
megmunkálásra kerülő munkadarabot.
Ismét engedje el a 16 marási mélység
reteszelőkart, hogy ezzel rögzítse ezt a
bemerülési mélységet.
Szükség esetén nyomja el a 16 marási
mélység reteszelőkart a o forgási irányba,
hogy azt végérvényesen rögzítse.
– Nyomja le a 13 mélységi ütközőt, amíg az fel
nem fekszik a 9 többfokozatú ütközőre.
Állítsa be az indexjeles 12 tolókát a 14 marási
mélység skála „0” helyzetébe.
– Állítsa be a kívánt marási mélységre a 13
mélységi ütközőt és húzza meg szorosra a
mélységi ütköző 11 szárnyascsavarját.
Ügyeljen arra, hogy ezután már ne változtassa
meg az indexjellel ellátott 12 tolóka
helyzetét.
– Nyomja le a
16 reteszelésfeloldó kart a n
forgási irányba és vezesse fel a felsőmarót a
legfelső helyzetébe.
Nagyobb marási mélységek esetén célszerű a
munkát több lépésben, kisebb lemunkálási
mélységekkel végrehajtani. A 9 többfokozatú
ütköző segítségével a marási folyamatot több
fokozatra fel lehet osztani. Ehhez állítsa be a
többfokozatú ütköző legalacsonyabb
fokozatával a kívánt marási mélységet és az első
lépésekhez válassza előbb a magasabb
fokozatokat.
POF 1200 AE: Az egyes fokozatok közötti
távolságot a 24 szabályozócsavar elforgatásával
lehet megváltoztatni.
A marási mélység finombeállítása
(POF 1400 ACE)
Egy próbamarás után a 18 forgatógomb
elforgatásával pontosan beállíthatja a marási
mélységet a kívánt értékre; az óramutató
járásával megegyező irányú elforgatás a marási
mélység megnöveléséhez, az óramutató
járásával ellenkező irányú elforgatás a marási
mélység csökkenéséhez vezet. A 17 skála a
tájékozódás megkönnyítésére szolgál. Egy teljes
fordulat 2,0 mm változtatási útnak, a 17 skála
felső részén egy osztás 0,1 mm változtatási
útnak felel meg. A maximális beállítási út
± 8mm.
Példa: A kívánt marási mélység 10,0 mm, a
próbamarás során elért marási mélység 9,6 mm.
19
