Slovensky | 35
Bosch Power Tools 1 609 929 S77 | (28.7.09)
Konštantná elektronika (POF 1400 ACE)
Konštantná elektronika udržiava počet obrátok
pri voľnobehu a pri zaťažení na približne
rovnakej úrovni, a tým zabezpečuje rovnomerný
pracovný výkon náradia.
Nastavenie frézovacej hĺbky
(pozri obrázok D)
f Nastavenie frézovacej hĺbky sa smie
vykonávať len vtedy, keď je ručné
elektrické náradie vypnuté.
Pri hrubom nastavení frézovacej hĺbky
postupujeme nasledovne:
– Priložte ručné elektrické náradie s
namontovaným frézovacím nástrojom na
obrobok, ktorý budete obrábať.
– POF 1400 ACE:

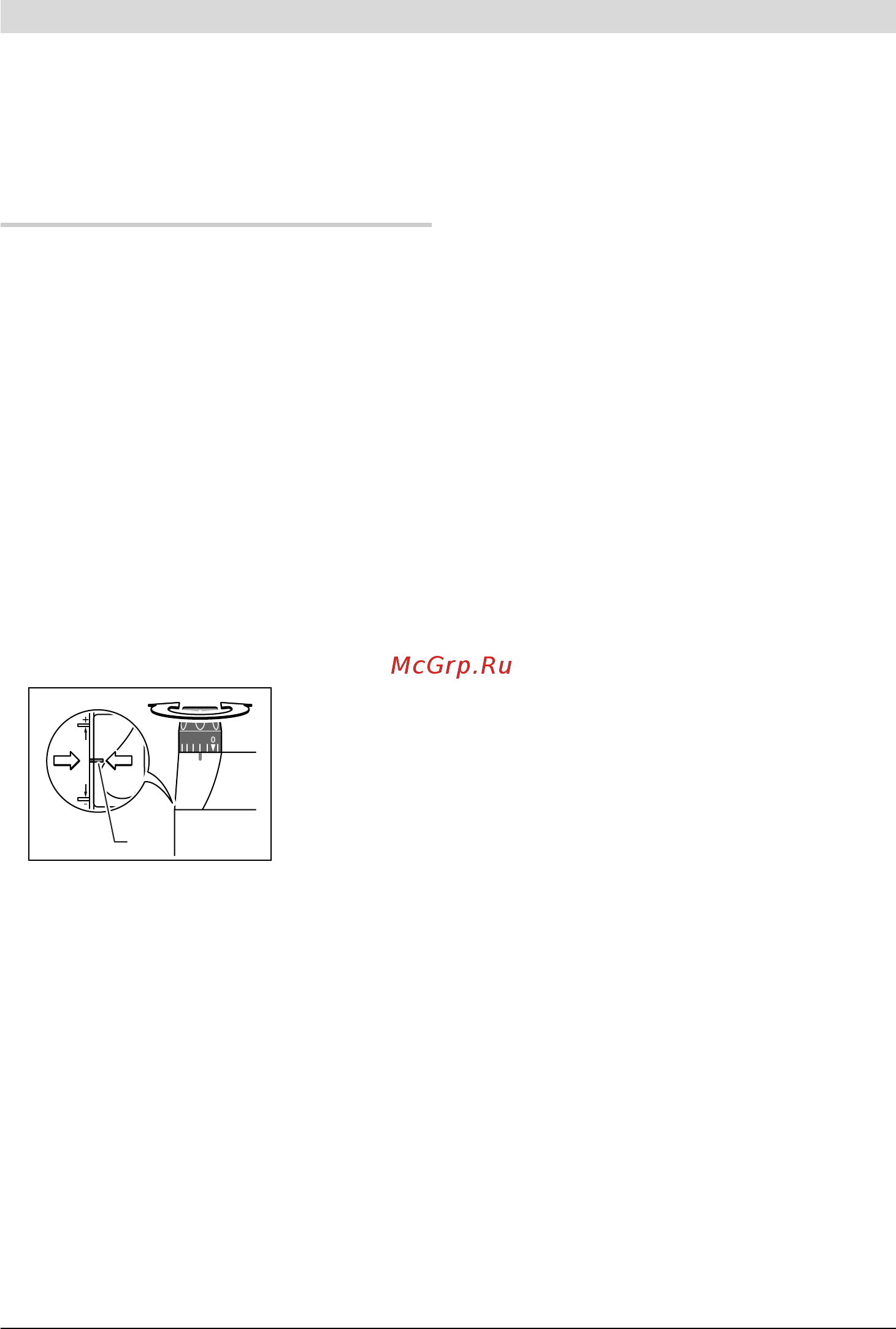

– Polohu jemného nastavenia nastavte
pomocou otočného gombíka 18 do stredu.
Na tento účel otáčajte otočný gombík 18
dovtedy, kým sa budú značky 19 zhodovať,
ako to vidieť na obrázku. Napokon otočte
stupnicu 17 na hodnotu „0“.
– Stupňový doraz 9 nastavte na najnižší
stupeň; stupňový doraz počuteľne zaskočí.
– POF 1200 AE: Aretačné skrutky pre stupňový
doraz 24 do polovice zaskrutkujte alebo
vyskrutkujte.
– Uvoľnite krídlovú maticu na hĺbkovom doraze
11 tak, aby sa dal hĺbkový doraz 13 voľne
pohybovať.
– Stlačte upínaciu páčku pre aretáciu
frézovacej hĺbky 16 v smere otáčania n a
hornú frézu veďte pomaly smerom dole, až sa
frézka (frézovací nástroj) 21 dotýka
povrchovej plochy obrobku. Upínacia páčku
pre aretáciu frézovacej hĺbky 16 opäť
uvoľnite, aby ste túto zapichovaciu hĺbku
fixovali.
V prípade potreby zatlačte upínaciu páčku
pre aretáciu frézovacej hĺbky 16 v smere
otáčania o, aby ste ju definitívne fixovali.
– Zatlačte hĺbkový doraz 13 smerom dole, až si
sadne na stupňový doraz 9. Posúvač s
indexovou značkou 12 nastavte do polohy
„0“ na stupnici frézovacej hĺbky 14.
– Nastavte hĺbkový doraz 13 na požadovanú
frézovaciu hĺbku a krídlovú skrutku na
hĺbkovom doraze 11 utiahnite. Dajte pozor
na to, aby ste posúvač s indexovou značkou
12 už viac neprestavili.
– Zatlačte upínaciu páčku pre aretáciu
frézovacej hĺbky 16 v smere otáčania
n a
zaveďte hornú frézu do najvyššej polohy.
Ak je potrebná väčšia frézovacia hĺbka, mali by
ste vykonať viacero pracovných krokov s
menším úberom triesky. Pomocou stupňového
dorazu 9 môžete frézovanie rozdeliť na viac
pracovných krokov, resp. stupňov. Nastavte na
tento účel požadovanú frézovaciu hĺbku s
najnižším stupňom stupňového dorazu a zvoľte
pre prvé pracovné kroky najprv vyššie stupne.
POF 1200 AE: Vzdialenosť stupňov sa dá
otáčaním aretačných skrutiek 24 meniť.
Jemné nastavenie frézovacej hĺbky
(POF 1400 ACE)
Po vykonaní skúšobného frézovania môžete
otáčaním otočného gombíka 18 presne nastaviť
frézovaciu hĺbku na požadovanú hodnotu;
otáčaním v smere pohybu hodinových ručičiek
zväčšujete frézovaciu hĺbku, otáčaním proti
smeru pohybu hodinových ručičiek frézovaciu
hĺbku zmenšíte. Stupnica na jemné nastavenie
17 dslúži pritom ako orientačná pomôcka.
Jedna obrátka (jedno otočenie) zodpovedá
veľkosti prestavenia 2,0 mm, jeden dielik na
hornom okraji stupnice 17 zodpovedá zmene
nastavenia o 0,1 mm. Maximálna hodnota
prestavenia je ± 8mm.
Príklad: Požadovaná frézovacia hĺbka má byť
10,0 mm, skúšobné frézovanie malo frézovaciu
hĺbku 9,6 mm.
19
