132 | Eesti
1 609 929 S77 | (28.7.09) Bosch Power Tools
Sisse-/väljalülitus
Enne sisse-/väljalülitamist reguleerige välja
freesimissügavus, vt punkti „Freesimissügavuse
reguleerimine“.
Seadme töölerakendamiseks vajutage
kõigepealt sisselülitustõkisele 1 ja seejärel
lülitile (sisse/välja) 22 ja hoidke seda all.
POF 1400 ACE: Lamp valgustab
freesimispiirkonda.
Seadme väljalülitamiseks vabastage lüliti
(sisse/välja) 22.
POF 1400 ACE: Lamp kustub aeglaselt.
Märkus: Ohutuse huvides ei ole võimalik lülitit
(sisse-/välja) 22 lukustada, vaid seda tuleb
töötamise ajal kogu aeg hoida sissevajutatud
asendis.
Konstantelektroonika (POF 1400 ACE)
Konstantelektroonika hoiab pöörete arvu
tühikäigul ja koormusel peaaegu konstantsena
ja tagab ühtlase töö.
Freesimissügavuse reguleerimine
(vtjoonistD)
f Freesimissügavust tohib reguleerida vaid
siis, kui seade on välja lülitatud.
Freesimissügavuse jämereguleerimiseks toimige
järgnevalt:
– Asetage seade koos monteeritud freesiteraga
töödeldavale toorikule.
– POF 1400 ACE:

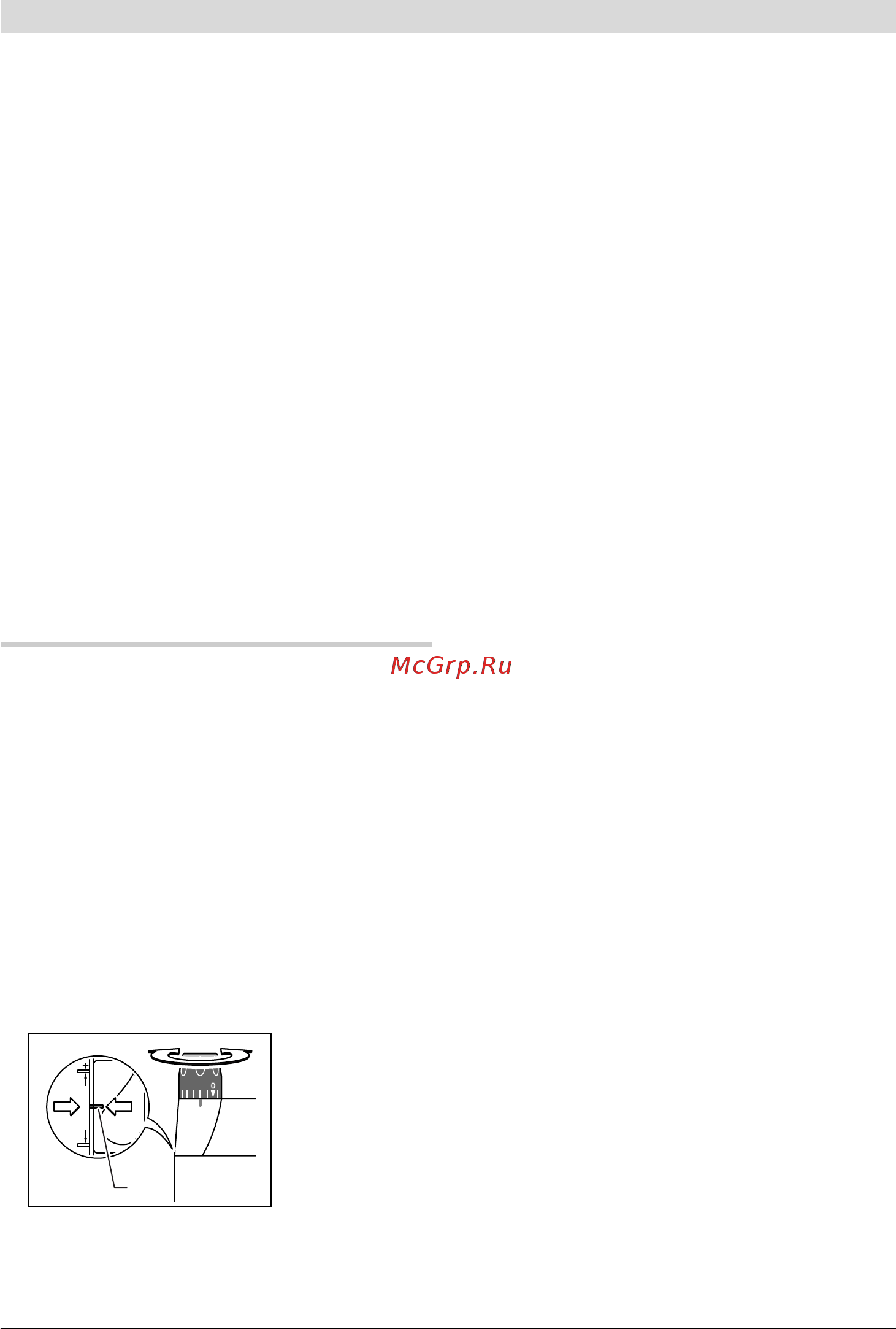

– Seadke peenregulaator pöördnupuga 18
keskasendisse. Selleks keerake pöördnuppu
18 seni, kuni märgised 19 joonisel näidatud
viisil kattuvad. Seejärel keerake skaala 17
asendisse „0“.
– Seadke astmeline sügavuspiirik 9
madalaimale astmele; astmeline
sügavuspiirik fikseerub tuntavalt kohale.
– POF 1200 AE: Keerake astmelise sügavuspiiriku
justeerimiskruvid 24 pooleldi sisse või välja.
– Keerake lahti sügavuspiiriku tiibkruvi 11, nii
et sügavuspiirik 13 on vabalt liikuv.
– Suruge freesimissügavuse lukustushooba 16
pöörlemissuunas n ja viige ülafrees aeglaselt
alla, kuni freesitera 21 puudutab tooriku
pinda. Uputussügavuse fikseerimiseks
vabastage freesimissügavuse lukustushoob
16 uuesti.
Lõplikuks fikseerimiseks suruge
freesimissügavuse lukustushooba 16
vajaduse korral pöörlemissuunas o.
– Vajutage sügavuspiirik 13 alla, kuni see toetub
astmelisele sügavuspiirikule 9. Seadke
indeksmärgiga plaat 12 freesimissügavuse
reguleerimise skaalal 14 asendisse „0“.
– Seadke sügavuspiirik 13 soovitud
freesimissügavusele ja keerake kinni
sügavuspiiriku tiibkruvi 11. Veenduge, et te
indeksmärgisega lükkurit 12 enam paigast ei
nihuta.
– Suruge freesimissügavuse lukustushooba 16
pöörlemissuunas n ja viige ülafrees ülemisse
asendisse.
Suurema freesimissügavuse puhul on mugavam
freesida järk-järgult. Astmelise sügavuspiiriku 9
abil saate jaotada freesimisoperatsiooni
mitmesse järku. Reguleerige soovitud
freesimissügavus välja astmelise sügavuspiiriku
madalaima astmega ja valige esimeste
operatsioonide jaoks alguses kõrgemad astmed.
POF 1200 AE: Astmete vahemaad saab muuta
justeerimiskruvide 24 keeramisega.
Freesimissügavuse peenreguleerimine
(POF 1400 ACE)
Pärast proovifreesimist saate freesimissügavust
pöördnupust 18 peenreguleerida;
freesimissügavuse suurendamiseks keerake
pöördnuppu päripäeva; freesimissügavuse
vähendamiseks vastupäeva. Skaala 17 on
seejuures orientiiriks. Üks pööre muudab
sügavust 2,0 mm, üks sälk skaala 17 ülemises
servas vastab sügavuse muutusele 0,1 mm
võrra. Sügavust on võimalik maksimaalselt
muuta ± 8mm.
Näide: Soovitud freesimissügavus peab olema
10,0 mm, proovifreesimine andis
freesimissügavuseks 9,6 mm.
19
