24 | Česky
1 609 929 S77 | (28.7.09) Bosch Power Tools
Zapnutí – vypnutí
Před zapnutím nastavte hloubku frézování, viz
odstavec „Nastavení hloubky frézování“.
Pro uvedení do provozu stlačte nejprve
blokování zapnutí 1 a následně stlačte spínač 22
a podržte jej stlačený.
POF 1400 ACE: svítilna osvětluje oblast
frézování.
K vypnutí elektronářadí spínač 22 uvolněte.
POF 1400 ACE: svítilna pomalu zhasne.
Upozornění: Z bezpečnostních důvodů nelze
spínač 22 zaaretovat, nýbrž musí zůstat během
provozu neustále stlačený.
Konstantní elektronika (POF 1400 ACE)
Konstantní elektronika udržuje počet otáček při
běhu naprázdno a při zatížení téměř konstantní
a zaručuje rovnoměrný pracovní výkon.
Nastavení hloubky frézování
(viz obr. D)
f Nastavení hloubky frézování se smí
provádět jen při vypnutém elektronářadí.
Pro hrubé nastavení hloubky frézování
postupujte následovně:
– Posaďte elektronářadí s namontovaným
frézovacím nástrojem na opracovávaný
obrobek.
– POF 1400 ACE:

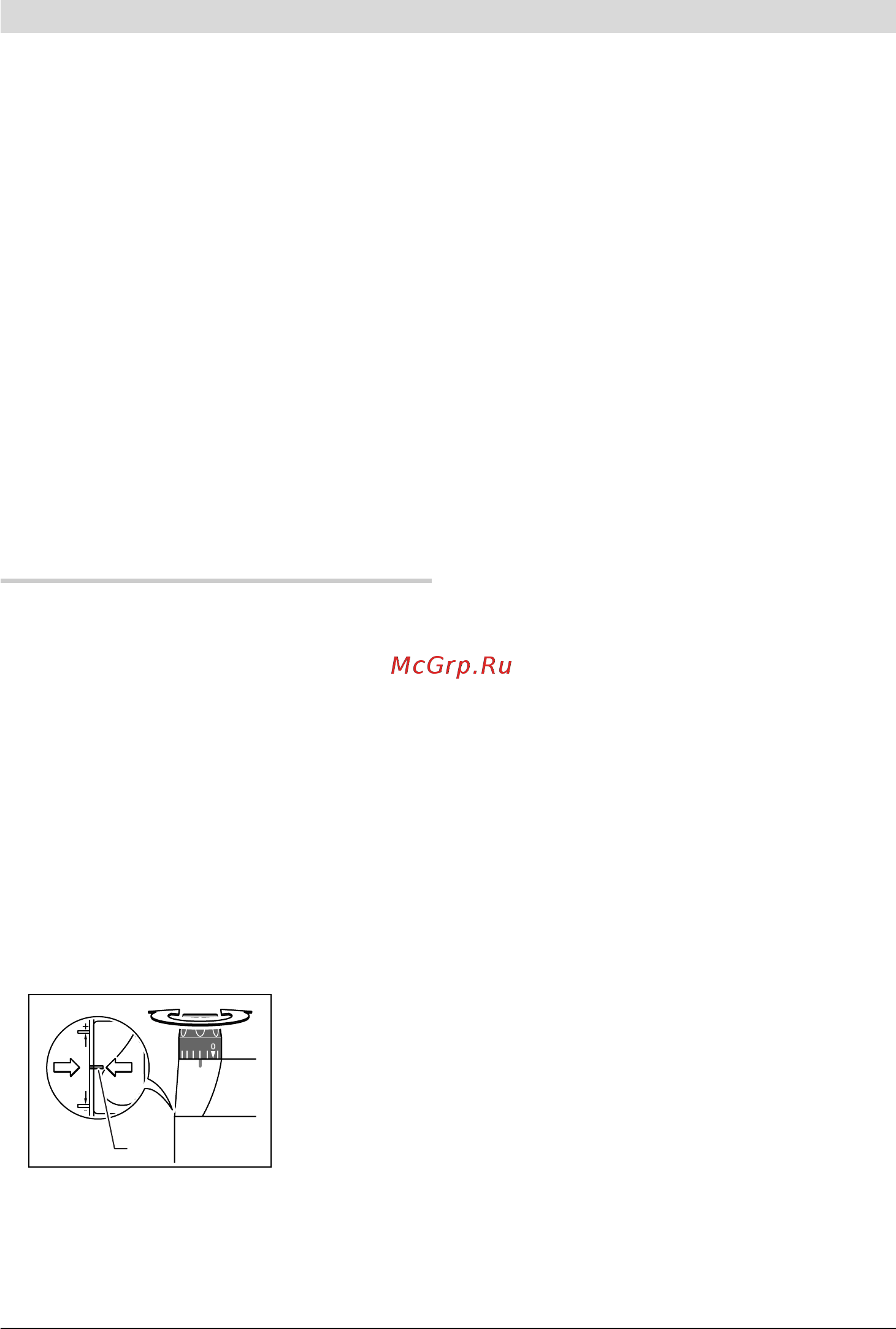

– Umístěte dráhu jemného nastavení pomocí
otočného knoflíku 18 doprostřed. K tomu
otáčejte knoflíkem 18, až se shodují značky
19 jak je ukázáno na obrázku. Poté otočte
stupnici 17 na „0“.
– Nastavte stupňovitý doraz 9 na nejnižší
stupeň; stupňovitý doraz citelně zapadne.
– POF 1200 AE: seřizovací šrouby
stupňovitého dorazu 24 zašroubujte na
polovinu dovnitř popř. vyšroubujte na
polovinu ven.
– Povolte křídlový šroub na hloubkovém
dorazu 11 tak, aby byl hloubkový doraz 13
volně pohyblivý.
– Zatlačte upínací páčku aretace hloubky
frézování 16 ve směru n a veďte horní frézku
pomalu dolů, až se fréza 21 dotkne povrchu
obrobku. Upínací páčku aretace hloubky
frézování 16 opět uvolněte, aby se tato
hloubka zanoření zafixovala.
Příp. upínací páčku aretace hloubky frézování
16 zatlačte ve směru o, aby se definitivně
zafixovala.
– Hloubkový doraz 13 zatlačte dolů až dosedne
na stupňovitý doraz 9. Šoupátko s indexovací
značkou 12 nastavte na polohu „0“ na
stupnici nastavení hloubky 14.
– Hloubkový doraz 13 nastavte na
požadovanou hloubku frézování a křídlový
šroub hloubkového dorazu 11 pevně
utáhněte. Dbejte na to, abyste už šoupátko s
indexovací značkou 12 nepřestavili.
– Zatlačte upínací páčku aretace hloubky
frézování 16
ve směru n a uveďte horní
frézku do nejvyšší polohy.
Při větších hloubkách frézování byste měli
vykonat více pracovních chodů pokaždé s
menším úběrem třísky. S pomocí stupňovitého
dorazu 9 můžete proces frézování rozdělit na
více stupňů. K tomu nastavte požadovanou
hloubku frézování pomocí nejnižšího stupně
stupňovitého dorazu a pro prvé pracovní chody
zvolte nejprve vyšší stupně.
POF 1200 AE: odstup stupňů lze změnit
přešroubováním seřizovacích šroubů 24.
Jemné nastavení hloubky frézování
(POF 1400 ACE)
Po zkušebním frézovacím cyklu můžete
otáčením otočného knoflíku 18 přesně nastavit
hloubku frézování na požadovaný rozměr; pro
zvětšení hloubky frézování otáčejte ve směru
hodinových ručiček, pro zmenšení hloubky
frézování otáčejte proti směru hodinových
ručiček. Stupnice 17 přitom slouží k orientaci.
19
