Многофункциональный счётчик электроэнергии МЕРКУРИЙ 233
ООО «Инкотекс-СК», 105484, г. Москва, ул. 16-я Парковая, д.26, www.incotexcom.ru
Отдел продаж: Москва тел.\факс (495) 780-77-42
10
ООО «Фирма
«Инкотекс»

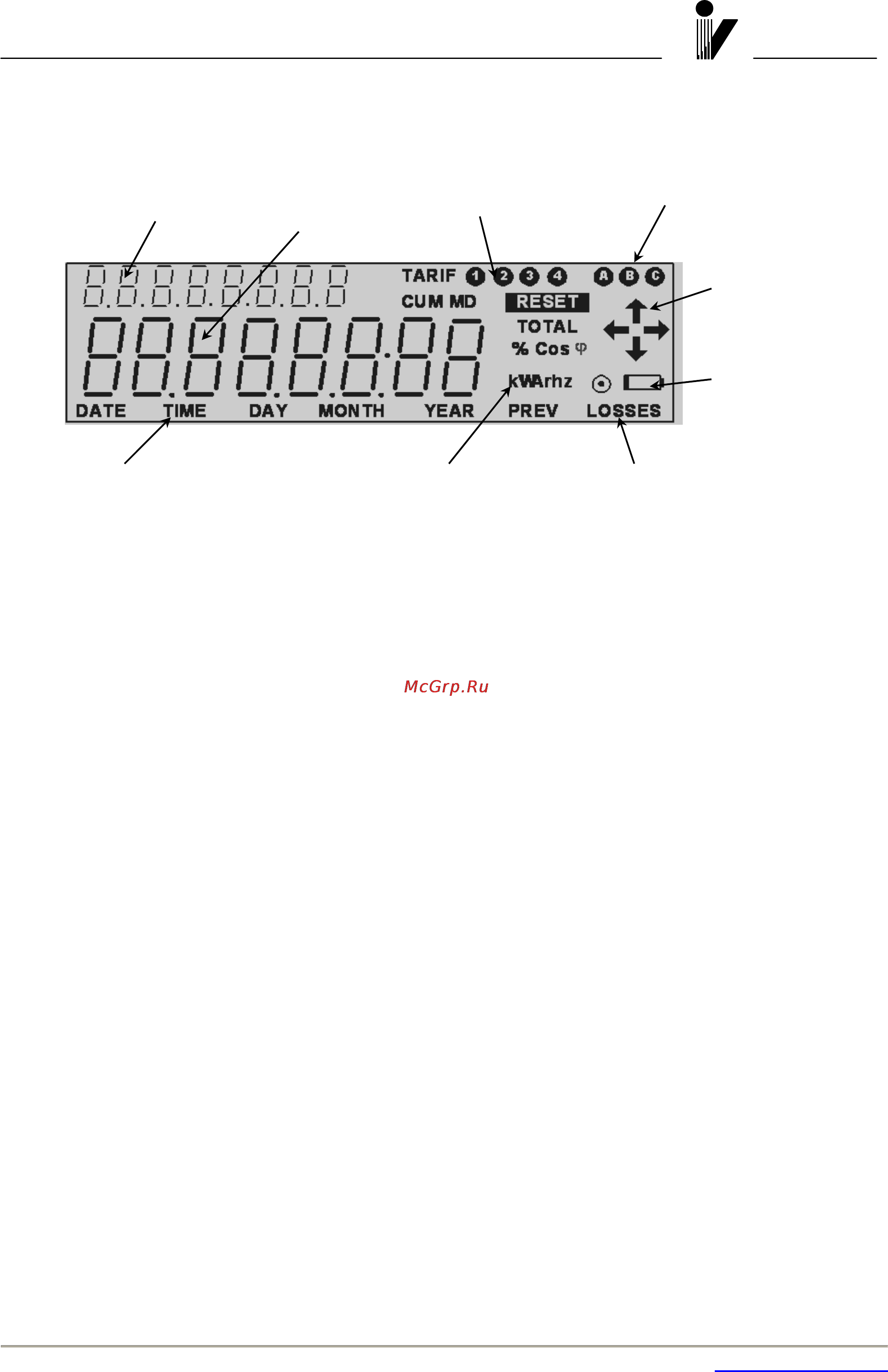

ДИСПЛЕЙ СЧЁТЧИКА
Для отображения измеренных величин и служебной информации в счётчике Меркурий 233
используется жидкокристаллический индикатор (ЖКИ), работающий в рабочем диапазоне температур
счётчика.
Отображаемые параметры выводятся на ЖКИ в автоматическом или ручном режимах с заданными
интервалами, которые определяется при помощи программы «Конфигуратор счётчиков Меркурий 230, 232,
233» далее Конфигуратор.
Данным ПО при необходимости можно задавать маски
индикации с целью скрытия от вывода на
ЖКИ не значащих параметров.
ЖКИ счётчика «Меркурий 233» имеет батарейное питание и не зависит от наличия сетевого
напряжения. Для включения ЖКИ и чтения показаний в моменты отсутствия напряжения на силовых
зажимах необходимо нажать на любую кнопку на передней панели.
Для удобства чтения показаний в
процессе эксплуатации счётчика ЖКИ имеет постоянную подсветку,
которая отключается в моменты отсутствия рабочих напряжений.
Режимы индикации
В счётчике «Меркурий 233» предусмотрено два режима индикации:
- автоматический (режим циклической индикации);
- ручной (с помощью кнопок на передней панели).
В автоматическом режиме на ЖКИ последовательно выводится информация о накопленной активной
и реактивной электроэнергии по каждому из тарифов и сумма по всем тарифам для каждого вида энергии.
Количество параметров и длительность
индикации параметров программируется с помощью
программы «Конфигуратор…».
В ручном режиме смена индицируемых параметров осуществляется при нажатии на верхнюю или
нижнюю кнопку на передней панели счётчика.
Последовательное нажатие на верхнюю кнопку приводит к индикации основных параметров т.е.
потреблённой электроэнергии по виду, тарифам и временным интервалам. Последовательное нажатие на
нижнюю
кнопку приводит к индикации параметров сети, которые считаются вспомогательными данными.
Календарные периоды
отображаемых данных
Международный код
отображаемого
параметра
Значение
отображаемой
величины
Индикаторы
тарифа
Индикатор
наличия фаз
Направление
потока энергии
Индикатор
разряда батареи
Индикатор режима
учёта потерь
Единицы
измерения
