Многофункциональный счётчик электроэнергии МЕРКУРИЙ 233
ООО «Инкотекс-СК», 105484, г. Москва, ул. 16-я Парковая, д.26, www.incotexcom.ru
Отдел продаж: Москва тел.\факс (495) 780-77-42
11
ООО «Фирма
«Инкотекс»

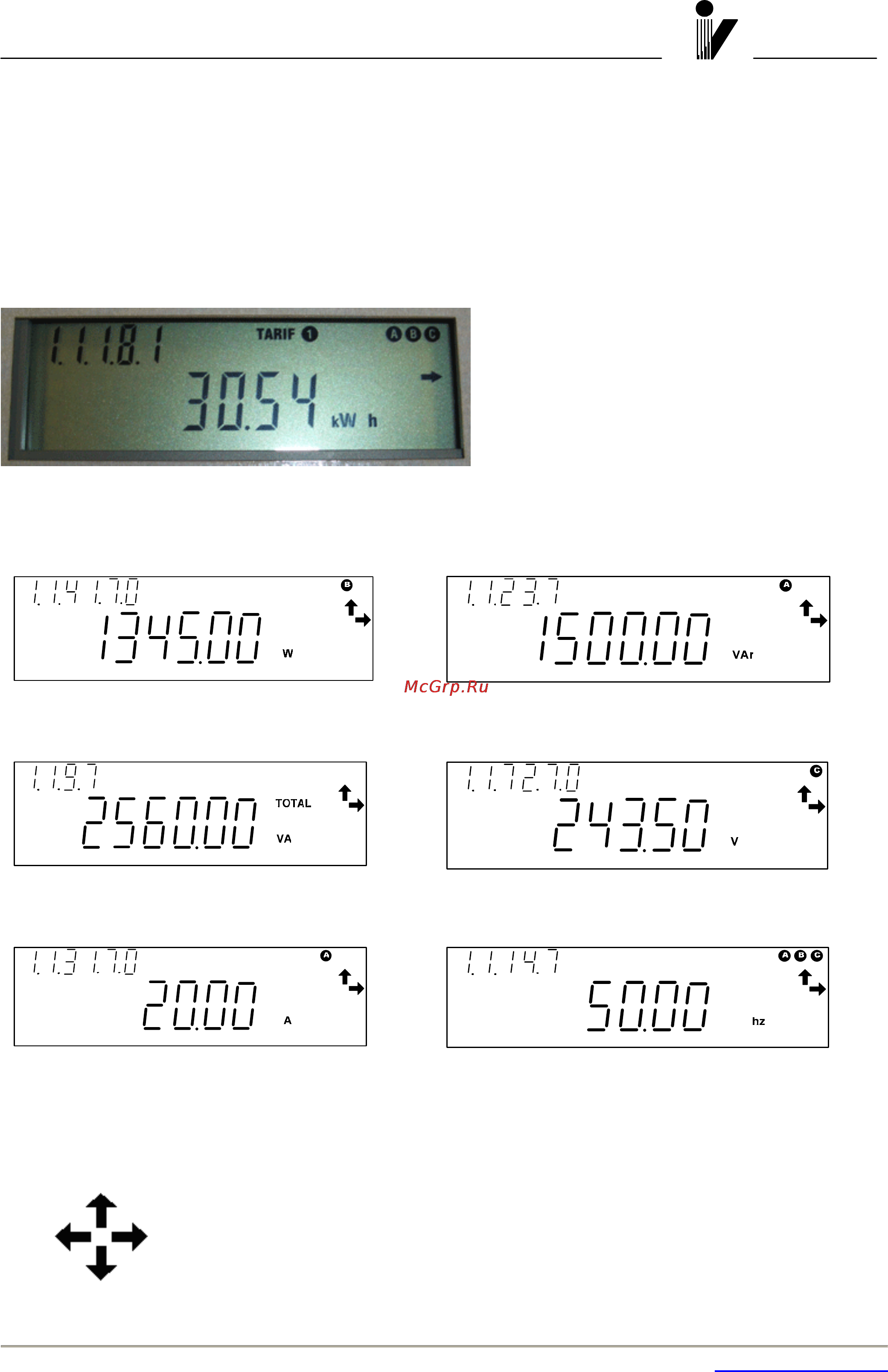

Индицируемые параметры
Энергия
Пример отображения на ЖКИ данных об активной прямого направления электроэнергии по тарифу 1
нарастающим итогом.
Примеры индикации параметров сети.
Направление потока энергии.
С помощью стрелочных индикаторов отображается направление потока энергии.
Индикация активной мощности по фазе «В»
Индикация реактивной мощности по фазе «А»
Индикация полной мощности
Индикация н апряжения в фазе «С»
Индикация величины тока в фазе «А»
Индикация частоты сети
+R
+A - A
-R
Где:
+A – активная энергия прямого направления (потребление)
– A
– активная энергия обратного направления (выдача)
+R
– реактивная энергия прямого направления (потребление)
– R – реактивная энергия обратного направления (выдача)
