Многофункциональный счётчик электроэнергии МЕРКУРИЙ 233
ООО «Инкотекс-СК», 105484, г. Москва, ул. 16-я Парковая, д.26, www.incotexcom.ru
Отдел продаж: Москва тел.\факс (495) 780-77-42
7
ООО «Фирма
«Инкотекс»

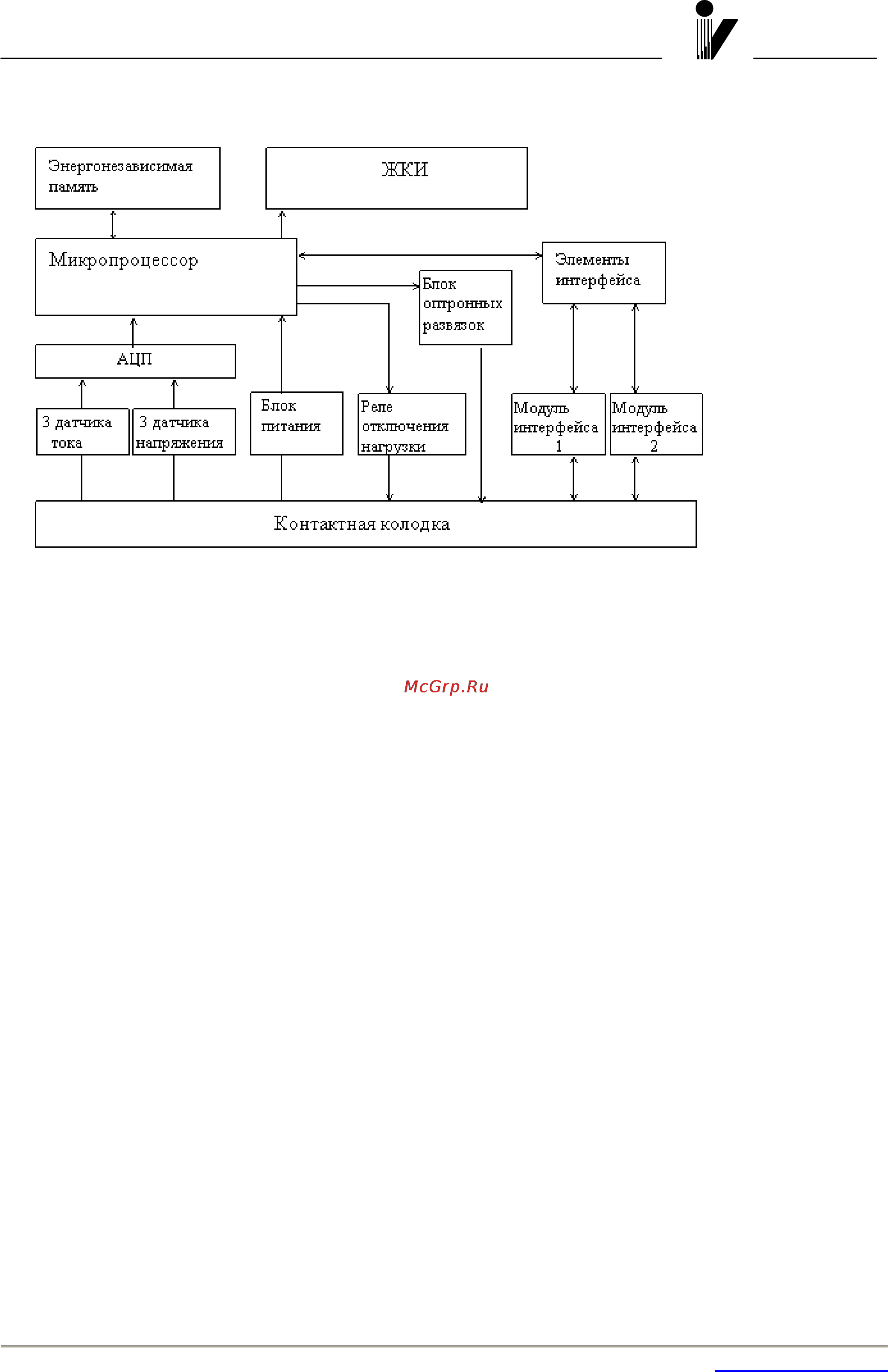

Микроконтроллер
Микроконтроллер управляет всеми узлами счётчика и реализует измерительные алгоритмы в
соответствии со специализированной программой, помещенной во внутреннюю память программ.
Управление узлами счётчика производится через программные интерфейсы, реализованные на портах
ввода/вывода МК.
АЦП микроконтроллера производит преобразование сигналов, поступающих от датчиков тока и
напряжения в цифровые коды, пропорциональные току и напряжению. МК
, перемножая цифровые коды,
получает величину, пропорциональную мощности. Интегрирование мощности во времени даёт
информацию о величине энергии.
МК устанавливает текущую тарифную зону в зависимости от команды поступающей по интерфейсу
или от таймера, формирует импульсы телеметрии, ведет учёт энергии по включенному тарифу,
обрабатывает команды, поступившие по интерфейсу и при необходимости формирует ответ.
Кроме
данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты,
серийный номер, версия программного обеспечения счётчика т.д. Калибровочные коэффициенты
заносятся в память на предприятии-изготовителе и защищаются удалением перемычки разрешения
записи. Изменение калибровочных коэффициентов на стадии эксплуатации счётчика возможно только
после вскрытия счётчика и установки технологической перемычки.
Энергонезависимое запоминающее устройство
.
В состав УУИИ входит микросхема энергонезависимой памяти (FRAM). Микросхема предназначена
для периодического сохранения данных МК. В случае возникновения аварийного режима (“зависание”
МК) МК восстанавливает данные из FRAM.
Элемент резервного питания
При хранении на складе или в любых случаях отсутствия рабочих напряжений на силовых зажимах
счётчика поддержку хода часов календаря обеспечивает литиевая батарея с номинальным напряжением
3,6 В. Кроме этого её наличие предоставляет возможность активировать ЖКИ счётчика для чтения
данных даже в вышеприведённых случаях отсутствия внешнего питания. Активация производится путём
нажатия на
любую кнопку передней панели.
