Все счётчики имеют внутренний тарификатор внутреннее питание интерфейса резервное питание измерение параметров качества электроэнергии оптопорт профиль мощности и потерь журнал событий подсветку жки электронную пломбу на терминальной и верхней крышке 4

Меркурий 233аrt2 0х o k r g b f e z r l b f e z 4

Меркурий 233аrт 01 о r1 l2 расшифровка трёхэлементный счётчик непосредственного включения по току и напряжению класса точности 0 5s одного направления учёта активной и реактивной энергии многотарифный имеющий встроенный интерфейс rs 485 и модем plc на дополнительной плате профиль нагрузок журнал событий журнал пкэ и оснащённый встроенным реле отключения 4

Многофункциональный счётчик электроэнергии меркурий 233 4

Ооо фирма инкотекс 4

Примечание отсутствие какого либо символа в обозначении счётчика означает отсутствие данной функции 4

Условное обозначение 4

Благодаря сменным интерфейсным модулям счётчик меркурий 233 поддерживает множество технологий передачи данных как по проводным так и беспроводным каналам связи в дополнение к встроенному оптическому порту одновременно могут присутствовать две из семи типов интерфейсных плат см стр 13 5

В счётчике реализована функция ограничения потребителя электроэнергии по мощности или лимиту энергии реализованы два алгоритма работы ручной и автоматический в первом случае команда на отключение потребителя поступает в счётчик извне от программного обеспечения верхнего уровня во втором случае счётчик сам отслеживает превышение заданных лимитов и выдаёт команду внутреннему или внешнему устройству отключения нагрузки 5

Вне зависимости от того каким образом подключены цепи тока однонаправленный счётчик всегда ведёт учёт активной энергии с приращением мощности в каждой фазе т е без учёта знака робщ iр1i iр2i iр3i данная функция позволяет предотвратить возможность хищения электроэнергии путём нарушения фазировки подключения токовых цепей счётчика см стр 16 5

Все модификации счётчика меркурий 233 осуществляют измерение мгновенных параметров сети и нагрузки с нормируемой погрешностью измерение производится в каждой фазе и по сумме фаз с индикацией измеренных значений на жки с указанием единиц измерения данные параметры доступны для чтения через любой тип интерфейса кроме plc см стр 19 5

Дополнительные возможности 5

Многофункциональный счётчик электроэнергии меркурий 233 5

Ооо фирма инкотекс 5

Помимо учёта потреблённой электроэнергии счётчик отдельно может вести учёт потерь в трансформаторе и линии электропередач аналогично профилю нагрузок формируется профиль потерь в качестве исходной информации для расчёта потерь используются паспортные данные силовых трансформаторов и лэп и измеренные параметры сети см стр 3 5

Счётчик ведёт несколько архивов с графиками средних мощностей и журналами событий в зависимости от модификации счётчика 5

Счётчик оснащённый модулем gsm gprs модема может использоваться в качестве gsm шлюза для доступа к другим счетчикам меркурий 230 232 233 присоединённых к нему через интерфейс rs485 до 110 счетчиков см стр 15 5

Конструкция 6

Многофункциональный счётчик электроэнергии меркурий 233 6

Ооо фирма инкотекс 6

Многофункциональный счётчик электроэнергии меркурий 233 7

Ооо фирма инкотекс 7

Многофункциональный счётчик электроэнергии меркурий 233 8

Ооо фирма инкотекс 8

Дисплей счётчика 10

Многофункциональный счётчик электроэнергии меркурий 233 10

Ооо фирма инкотекс 10

Режимы индикации 10

Индикация активной мощности по фазе в 11

Индикация величины тока в фазе а 11

Индикация н апряжения в фазе с 11

Индикация полной мощности 11

Индикация реактивной мощности по фазе а 11

Индикация частоты сети 11

Индицируемые параметры 11

Многофункциональный счётчик электроэнергии меркурий 233 11

Ооо фирма инкотекс 11

Каналы связи и интерфейсы 12

Многофункциональный счётчик электроэнергии меркурий 233 12

Ооо фирма инкотекс 12

Телеметрический импульсный канал 12

33 37 41 13

35 39 43 13

Интерфейсы цифрового канала 13

Многофункциональный счётчик электроэнергии меркурий 233 13

Ооо фирма инкотекс 13

Многофункциональный счётчик электроэнергии меркурий 233 14

Ооо фирма инкотекс 14

В зависимости от варианта исполнения счётчик измеряет энергию и мощность непосредственно или через измерительные трансформаторы тока и напряжения перед вводом счётчика в эксплуатацию имеется возможность записать в память прибора коэффициенты трансформации трансформаторов тока и напряжения через которые предполагается подключать данный экземпляр счётчика однако сам счётчик введённые коэффициенты при учёте не использует счётчик трансформаторного включения всегда проводит измерения по вторичной стороне измерительных трансформаторов поэтому данные по энергии мощности и параметрам сети получаемые от счётчика необходимо умножать на коэффициенты трансформации обычно эта функция возлагается на программу верхнего уровня 15

Измерения и учёт 15

Многофункциональный счётчик электроэнергии меркурий 233 15

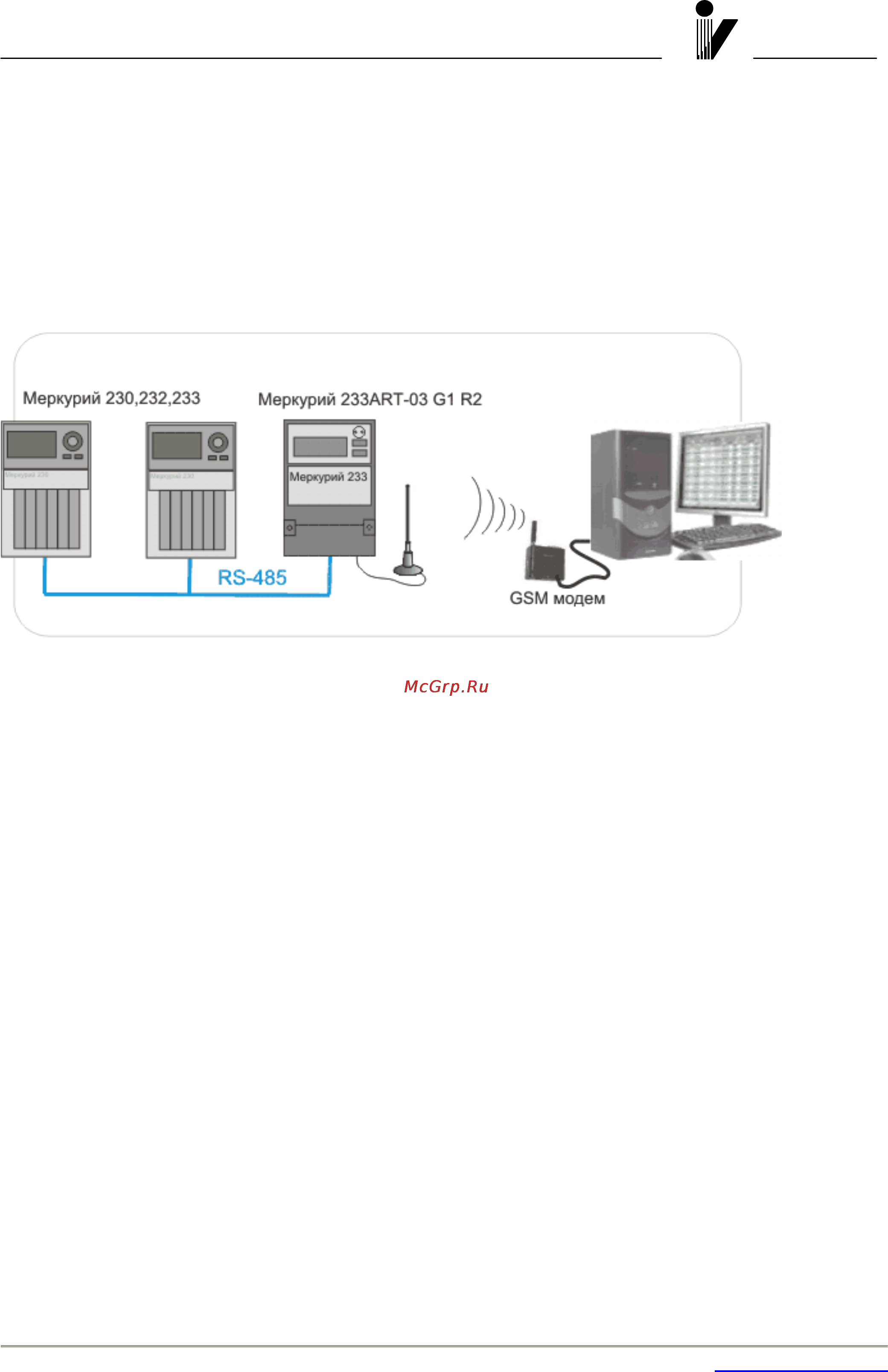

Модификации счётчика со встроенным gsm модемом предназначены для организации удалённого контроля за электроснабжением какого либо объекта электроэнергетики находящегося в зоне охвата gsm связью обмен данными со счётчиком в этом случае с точки зрения пользователя не отличается от работы по проводному каналу типа rs 485 программирование и чтение данных доступно в полном объёме счётчик с gsm модемом может выступать в качестве gsm коммуникатора это означает что данный счётчик включённый в сеть счётчиков объединённых интерфейсом rs485 обеспечивает дистанционный доступ к любому счетчику по каналу gsm 15

Наличие интерфейса plc в счётчике позволяет использовать для передачи информации низковольтную силовую электросеть 0 4 кв применение plc технологии существенно снижает стоимость внедрения аиис куэ особенно в бытовом секторе за счёт использования в качестве канала связи с отдельно взятой точкой учёта электропроводку зданий или сооружений 15

Ооо фирма инкотекс 15

Многофункциональный счётчик электроэнергии меркурий 233 17

Ооо фирма инкотекс 17

Многофункциональный счётчик электроэнергии меркурий 233 18

Ооо фирма инкотекс 18

Cos φ 19

Многофункциональный счётчик электроэнергии меркурий 233 19

Ооо фирма инкотекс 19

Счётчик меркурий 233 дополнительно предоставляет возможность вести контроль параметров сети с отображением этих данных на жки и передачей по цифровым интерфейсам счётчики осуществляют измерение напряжения тока и частоты с нормированной погрешностью другие параметры такие как коэффициент мощности межфазные углы напряжения и коэффициент искажения синусоидальности фазных напряжений носят справочный характер при этом в процессе измерений в журнале показателей качества электроэнергии фиксируются дата и время отклонений фазных напряжений и частоты от нормально и предельно допустимых значений 19

В процессе эксплуатации счётчик меркурий 233 ведёт ряд журналов в которых фиксируется дата и время наступления различных событий связанных с работой прибора как в штатном режиме так и при различных попытках получить несанкционированный доступ к счётчику журналы для фиксации событий имеют кольцевые буфера глубиной 10 или 100 записей после заполнения буфера каждая новая запись будет записываться поверх самой старой 20

Журналы 20

Многофункциональный счётчик электроэнергии меркурий 233 20

Ооо фирма инкотекс 20

Многофункциональный счётчик электроэнергии меркурий 233 21

Ооо фирма инкотекс 21

В счётчике меркурий 233 предусмотрен ряд защитных мер против несанкционированного доступа к коммерческой информации и манипуляций с подключением 22

Запись в журнал событий отключений фаз напряжения 22

Запись в журнал событий превышений заданных порогов мощности 22

Запись в журнал событий сбросов максимумов мощности 22

Запись в журнал событий факта изменений программируемых параметров 22

Защитные функции счётчика 22

Измерение мощности по модулю каждой фазы 22

Многофункциональный счётчик электроэнергии меркурий 233 22

Ооо фирма инкотекс 22

Парольная защита при обмене по интерфейсам 22

Самодиагностика 22

Энергонезависимая электронная пломба 22

Многофункциональный счётчик электроэнергии меркурий 233 23

Ооо фирма инкотекс 23

Учёт потерь 23

Программное обеспечение 24

Многофункциональный счётчик электроэнергии меркурий 233 25

Ооо фирма инкотекс 25

Величины рабочих токов и напряжений 26

Класс точности 26

Многофункциональный счётчик электроэнергии меркурий 233 26

Модификация счётчика 26

Монитор должен иметь разрешение не менее 1024х768 точек 26

Ооо фирма инкотекс 26

Постоянные счётчика 26

Программа конфигуратор счётчиков меркурий 23х может работать в средах windows 98 2000 xp 26

Программа не требовательна к ресурсам пк и будет работать на любой стандартной конфигурации 26

Серийный номер и год изготовления счётчика 26

Типы имеющихся интерфейсов 26

Шильдик 26

Шильдик содержит основную информацию о счётчике 26

Габаритные и установочные размеры 27

Многофункциональный счётчик электроэнергии меркурий 233 28

Ооо фирма инкотекс 28

Схемы подключений приведены в руководстве по эксплуатации 28

Схемы подключения 28

Схемы подключения счётчиков к сети 230 в 28

Счётчик меркурий 233 является трёхэлементным и допускает включение в четырёхпроводную трёхпроводную или однофазную сеть 28

Многофункциональный счётчик электроэнергии меркурий 233 29

Ооо фирма инкотекс 29

Схемы подключения счётчиков к сети 57 7 в 29
