Многофункциональный счётчик электроэнергии МЕРКУРИЙ 233
ООО «Инкотекс-СК», 105484, г. Москва, ул. 16-я Парковая, д.26, www.incotexcom.ru
Отдел продаж: Москва тел.\факс (495) 780-77-42
8
ООО «Фирма
«Инкотекс»
Оптический порт
Оптический порт расположен на крышке счётчика и используется для связи счётчика с компьютером
через оптический преобразователь.
Блок оптронных развязок
Блок оптронных развязок выполнен на оптопарах светодиод-фототранзистор и предназначен для
обеспечения гальванической развязки внутренних и внешних цепей счётчика. Через блок оптронных
развязок на основной плате счётчика проходят телеметрические импульсы (импульсные выходы
счётчика). Дополнительные платы интерфейсов также имеют оптронные развязки через которые проходят
сигналы цифровых интерфейсов.
Блок питания
Блок питания вырабатывает напряжения, необходимые для работы УУИИ.
Датчики тока и напряжения
В качестве датчиков тока в счётчике используются токовые трансформаторы. В качестве датчиков
напряжения в счётчике используются резистивные делители. Сигналы с датчиков тока и напряжения
поступают на соответствующие входы аналого-цифрового преобразователя (АЦП) микроконтроллера
(МК).

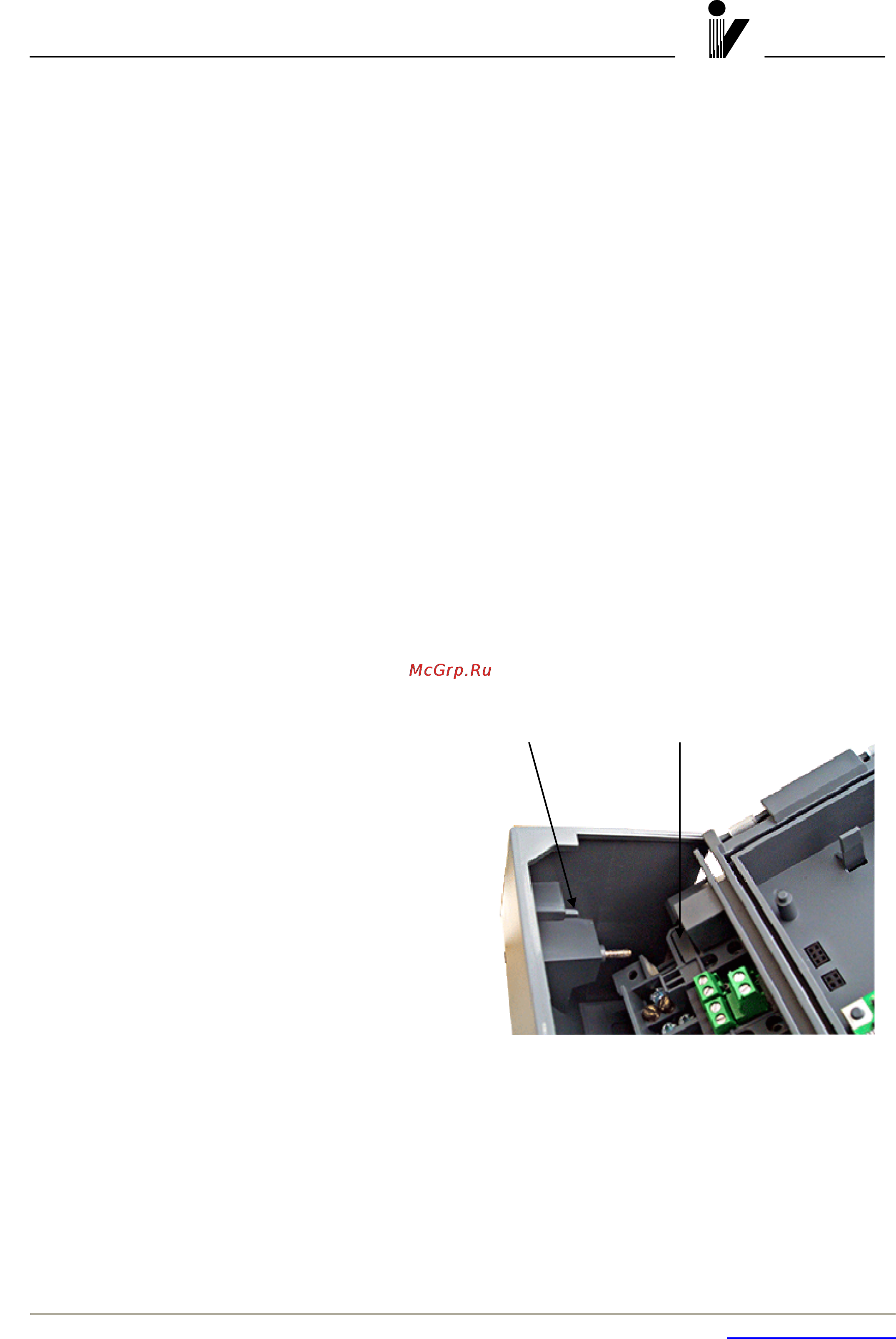

Датчики вскрытия (электронная пломба)
Датчик с нормально
замкнутыми контактами.
Удерживающий
штырь
Счётчик оснащён энергонезависимой
электронной пломбой, представляющей
собой два микропереключателя. Один из них
срабатывает при снятии передней крышки
счётчика, второй – при снятии крышки
клеммной колодки.
Дата и время срабатывания любого из
датчиков фиксируются в журнале событий
счётчика.
Питание датчиков осуществляется от
внутренней батареи, поэтому срабатывание
и, соответственно, запись в журнале событий
не
зависят от наличия питания на зажимах
счётчика.
