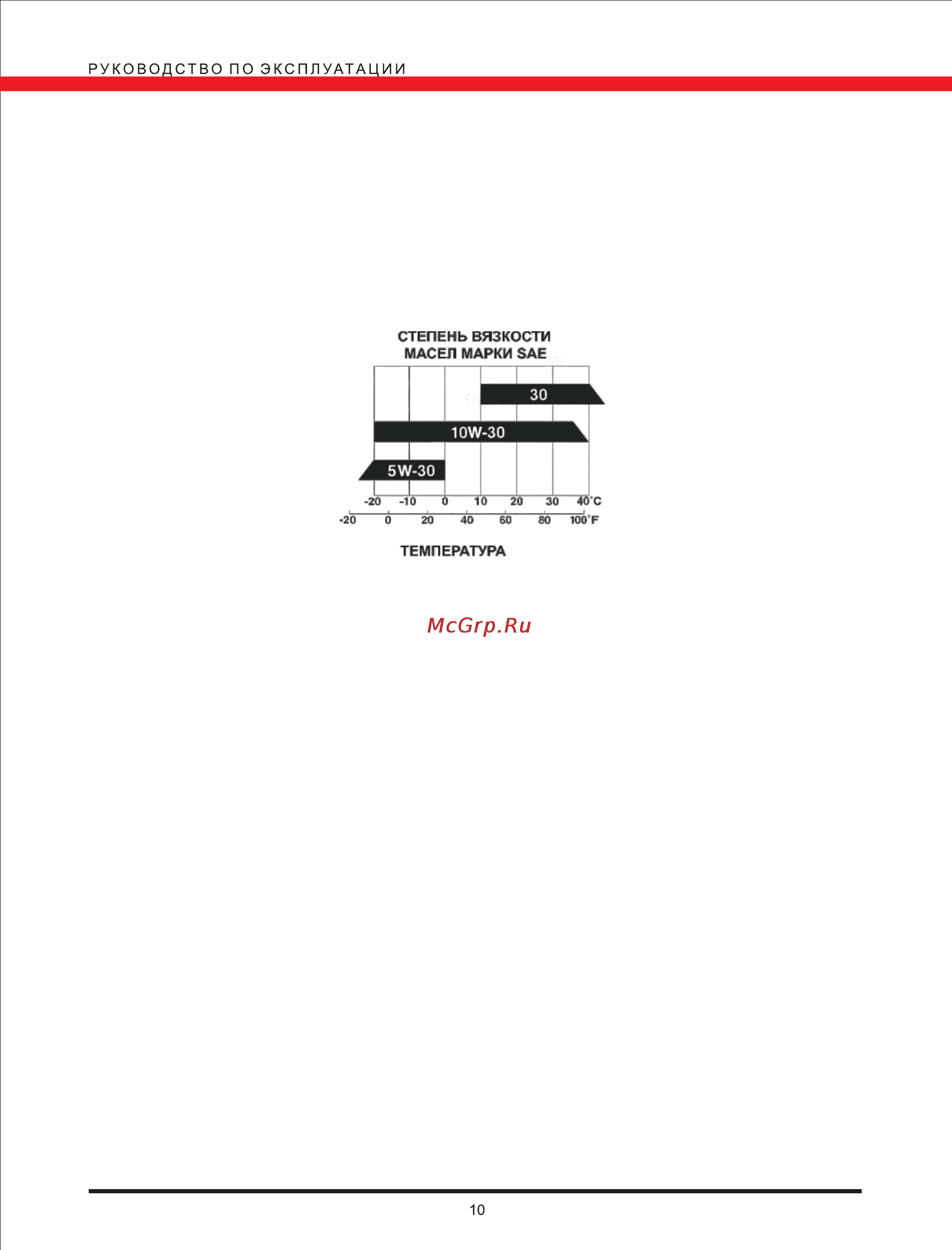

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ Культиватор поставляется без масла в картере двигателя Перед первым использованием культиватора необходимо залить рекомендованное масло в картер двигателя Осуществляйте проверку двигателя только когда он выключен и находится на горизонтальной поверхности ВНИМАНИЕ Во избежание серьезного повреждения двигателя запрещается использовать моторное масло для двухтактных двигателей СТЕПЕНЬ ВЯЗКОСТИ МАСЕЛ МАРКИ SAE 20 10 О 10 20 30 40 С 2I5 О 20 40 Й 80 15i F ТЕМПЕРАТУРА Рис 12 6 3 Проверка уровня масла в коробке передач 1 Снимите пробку маслозаливной горловины с контрольным щупом извлеките щуп и протрите его от масла 2 Вставьте контрольный щуп в маслозаливную горловину и затем извлеките его Уровень масла должен постоянно находиться между двумя мерными рисками Ln Н на контрольном щупе ближе к верхнему 3 При недостаточном уровне масла долейте рекомендованное моторное масло 4 Плотно закройте крышку маслозаливной горловины с контрольным щупом Внимание При эксплуатации нового мотокультиватора первую замену масла в коробке передач необходимо произ вести после 2 часов работы Масло в коробке передач подлежит замене на разогретом двигателе во избежание его засушивания 6 4 Проверка уровня масла втрансмиссии Установите мотокультиватор на горизонтальной поверхности 1 Выверните контрольную пробку уровня масла в трансмиссии Уровень масла должен доходить до нижней кромки заливного отверстия 2 Снимите крышку заливной горловины трансмиссии и если уровень масла недостаточен долейте рекомендованное для двигателя моторное масло 3 Установите на место крышку маслозаливной горловины и затяните контрольную пробку уровня масла Рекомендованное трансмиссионное масло SAE 75W 90 ю
