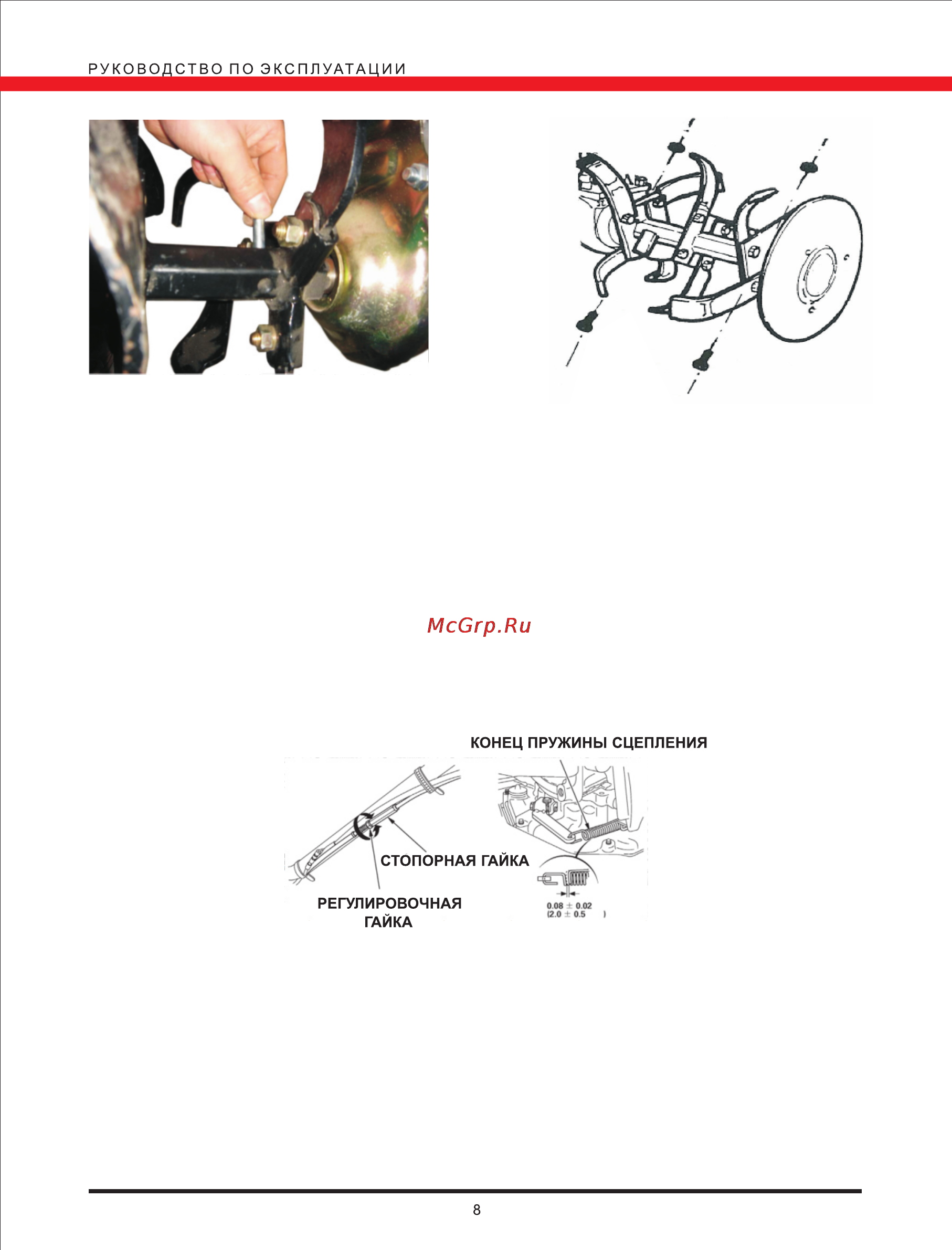

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Рис 9 Рис 10 Собрав мотокультиватор необходимо отрегулировать трос дроссельной заслонкой трос привода сцепления и натяжной ремень управления 5 1 Регулировка сцепления 1 Пружина сцепления должна удлиняться на 2 0 0 5 мм при перемещении рычага сцепления из положения ВЫКЛЮЧЕНО в положение ВКЛЮЧЕНО 2 Если удлинение пружины не соответствует указанному ослабьте стопорную гайку и отверните или заверните регулировочную гайку чтобы установить требуемое удлинение пружины сцепления КОНЕЦ ПРУЖИНЫ СЦЕПЛЕНИЯ РЕГУЛИРОВОЧНАЯ Рис 11 При отпущенном не нажатом сцеплении медленно несколько раз потяните за рукоятку шнура стартера При этом фрезы не должны проворачиваться Если они про ворачиваются необходимо ослабить натяжение тросика сцепления Для ослабления натяжения тросика необходимо выкрутить втулку с резьбы стержня Затем нужно закрутить контргайку и осуществить повторную проверку правильности натяжения тросика сцепления 8
