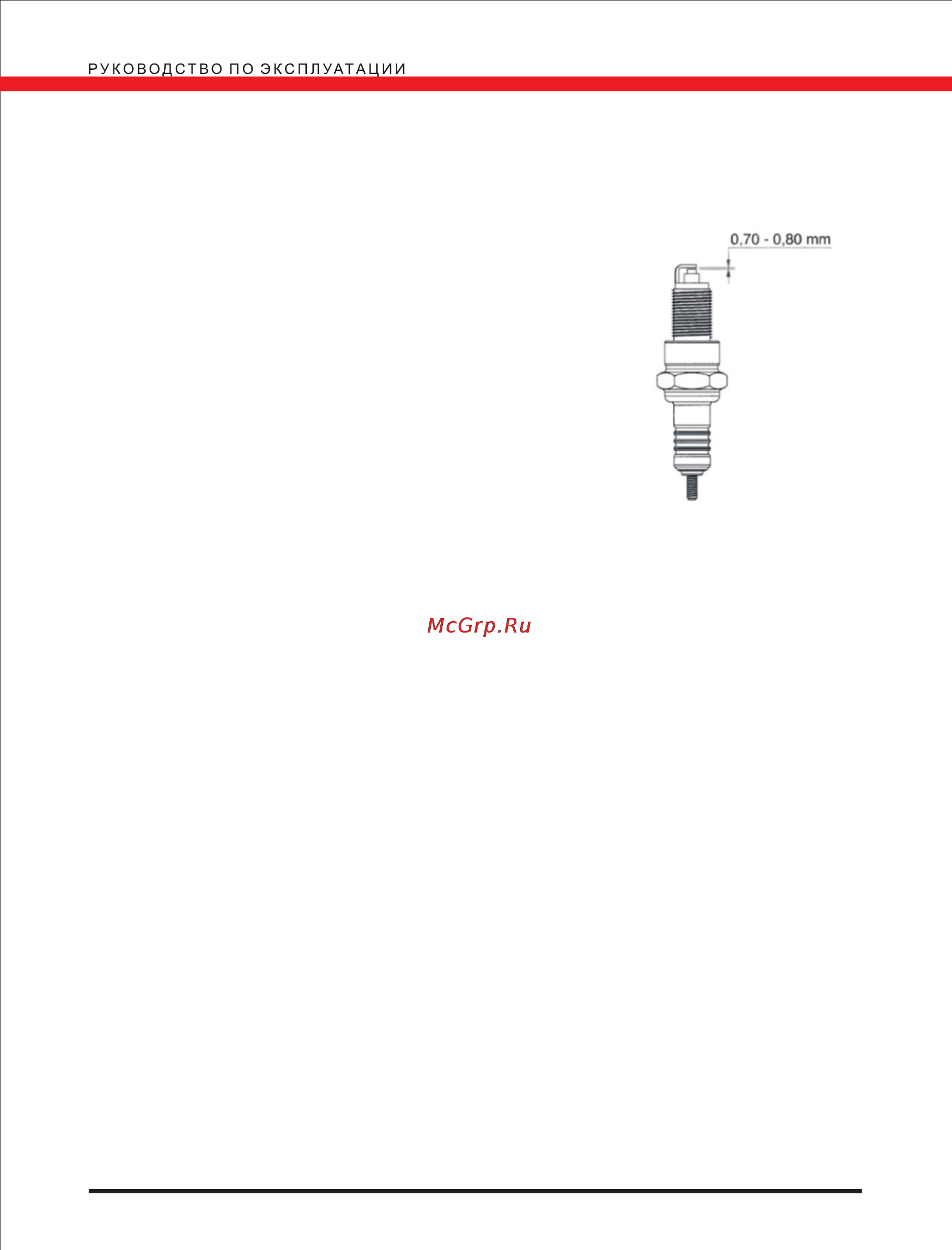

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Проверка и замена свечи зажигания Во время работы генератора глушитель нагревается до высокой температуры Необходимо соблюдать особую осторожность во избежание получения ожогов 1 Снять со свечи наконечник высоковольтного провода 2 Вывернуть свечу специальным свечным ключом 0 70 0 80 тт 3 В случае необходимости очистить электроды свечи металлической щеткой при обнаружении повреждений свечу необходимо заменить 4 Проверить зазор междуэлектродами в случае необходимости отрегулировать Зазор должен быть равен толщине маслоизмерительного щупа 0 7 0 8 мм 5 Во избежание повреждения резьбы ввернуть свечу от руки до упора Убедившись в правильной установке свечи по резьбе ее плотно затягивают ключом Недостаточная затяжка свечи зажигания может привести к ее перегреву и повреждению двигателя 6 Установить на свечу наконечник высоковольтного провода Проверка фрез Перед проведением любых работ с фрезами необходимо остановить двигатель дождаться полной остановки вращения фрез отсоединить высоковольтный провод от свечи зажигания Порядок замены фрез отсоедините защитные диски фрез отсоединив скобы и стопорные пальцы отсоедините шплинты и извлеките стопорные пальцы крепления фрез к валу редуктора снять фрезы с вала редуктора установить новые фрезы и диски на вал редуктора в обратной последовательности Обслуживание редуктора Замена смазки в редукторе в течение всего срока эксплуатации культиватора не предусмотрена Замена ремня привода Замену ремня привода следует производить в уполномоченном сервисном центре После каждого использования культиватора очистить защитный кожух защит ные диски фрез и сами фрезы Их следует промыть водой и протереть ветошью Также необходимо очистить двигатель от грязи используя щетку и ветошь 21
