Руководство по эксплуатации, установке и подключению
19

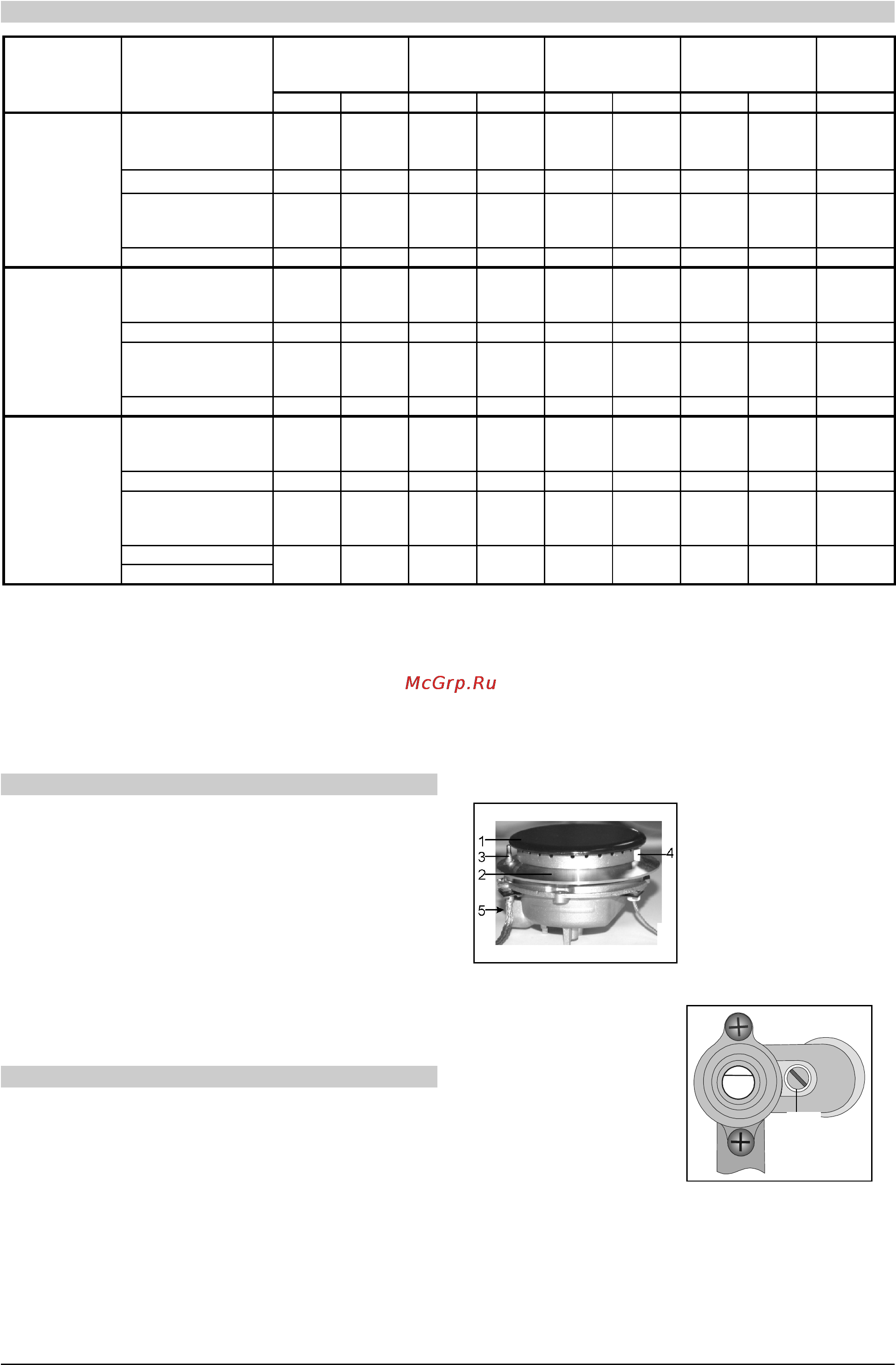

Таблица форсунок
Вид газа,
давление газа ,
Число Воббе
Маленькая
горелка
Нормальная
горелка
Большая
горелка
Горелка
духовки
Инфра-
красная
горелка
макс мин макс мин макс мин макс мин макс
Природный газ
H , GZ 50 p=20
мбар
Номинальная
тепловая нагрузка
(кВт)
0,9 0,29 1,5 0,36 2,7 0,63 3,2 0,72 2,45
Wo=40,9÷54,7
Расход (л/ч)
95 31 159 38 286 67 338 76 259
MДж/м
3
Обозначение
форсунки
(1/100мм)
76 • 94 • 128 • 135 • 120
Шифр форсунки
609302 609300 609301 609288 609287
Природный газ
H
p=13 мбар
Номинальная
тепловая нагрузка
(кВт)
0,9 0,29 1,5 0,36 2,7 0,63 3,2 0,72 2,45
Wo=43,4÷52,4
Расход (л/ч)
95 31 159 38 286 67 338 76 259
MДж/м
3
Обозначение
форсунки
(1/100мм)
90 • 110 • 145 • 156 • 134
Шифр форсунки
609636 609634 609635 0,63 621111 621112
Сжиженный газ
G 30
p=30 мбар
Номинальная
тепловая нагрузка
(кВт)
0,9 0,29 1,5 0,36 2,7 49,7 3,2 2,45
Wo=72,9÷87,3
Расход (г/ч)
70,9 22,9 118,2 28,4 212,8 43/33 252,2 193,1
MДж/м
3
Обозначение
форсунки
(1/100мм)
50 29/24 65 33/26 85 90 81
Шифр форсунки
609253 609271 609272 609290 609289
Встроенные форсунки предназначены для сжиженного газа. Для местного и природного газа необходимо установить их на
отверстии трубы в соответствии с расходом газа (отвернуть максимум на 1,5 оборота от насадки).
Обозначения форсунки для минимальных значений зависит от производителя. Первая цифра действительна для IMIT, а
другая для COPRECI.
Мощности горелок указаны с учетом нижних тепловых значений Hi.
Внимание: эти работы может производить только уполномоченный специалист или сервисная служба!
Настройка на другой вид газа
• Перед настройкой на другой вид газа аппарат не нужно
демонтировать.
• Перед настройкой отключите газовую плиту от
электросети.
• Замените имеющиеся форсунки номинальной тепловой
нагрузки соответствующими форсунками для нового
вида газа (см. таблицу).
• форсунки для минимальной тепловой нагрузки
прикрутите или же открутите таким образом, чтобы
достичь минимальной тепловой нагрузки.
• Форсунки для минимальной нагрузки не откручивайте
более чем за 1,5 оборота.
• Установите режим первичного воздуха на горелке
духовки и инфракрасной горелке.
Комплектующие элементы
Комплектующие элементы горелок доступны после
демонтажа панели управления, а установочные элементы
духовки и инфракрасных горелок - после демонтажа
панели управления и горелок.
• Снимите несущую решётку и крышки горелок с коронкой
• Снимите ручки управления
• Отвинтите нижние крепежные винты панели управления
и снимите ее.
Горелка (рисунок 1)
1 Крышка коронки
горелки
2 Коронка горелки с
носителем крышки
горелки
3 Термоэлемент
4 Свеча поджига
5 Форсунка
Незащищенный газовый кран (рисунок 3а)
13 Регуляционный
винт для
минимальной
тепловой нагрузки
13
1
3
