11

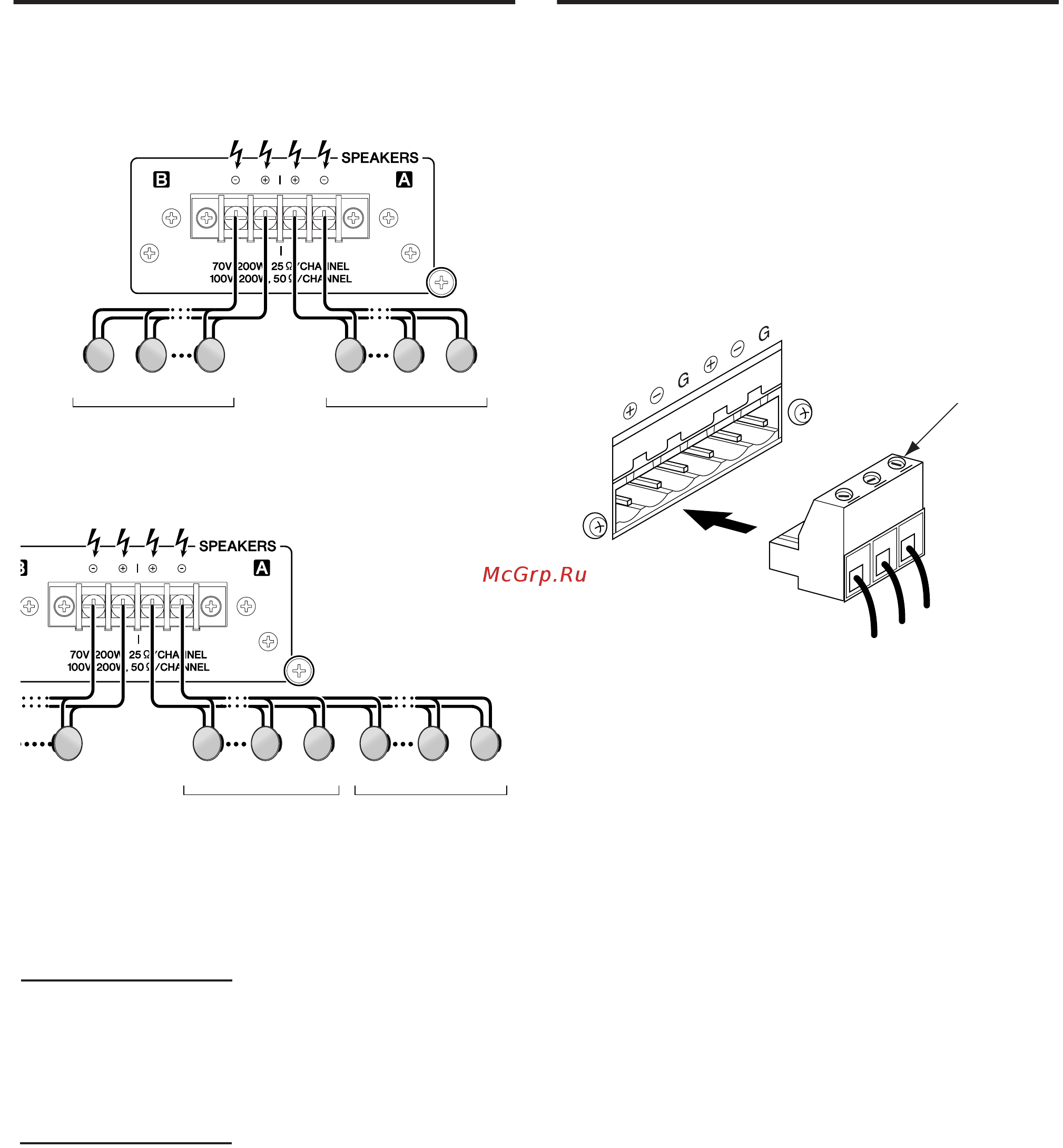

Total rated input of speakers : 200W
20 W x 10 speakers (200W)
10W
10 W x 20 speakers (200W)
10W
10W
20W
20W
20W
5 W x 10 speakers (50W)
15 W x 10 speakers (150W)
5W
15W5W
15W
5W
15W
+
–
G
Use a screwdriver
to fix the wires.
Использование евро коннекторов
1 Если порт ввода закрыт, открутите болты на верхней
панели коннектора против часовой стрелки и откройте
порты.
2 Подсоедините провод к соответствующему порту,
следуя Обозначениям полярности на клемме входа,
закрутите болты на верхней панели коннектора по
часовой стрелке, чтобы закрепить провода.
3 Подключите Евро коннектор к клемме входа.
Также возможно подключение колонок различной
мощности к разным каналам или подключение колонок
различной мощности к одному и тому же каналу:
Убедитесь, что колонки работают при напряжении
70V или 100V, невозможно подключение
низкоимпедансных колонок непосредственно к
усилителю XH200.
В этом случае, убедитесь, что используется
преобразователь колонок ( например, Yamaha
ST15). Следуйте инструкциям приложенным к
преобразователю колонок во избежание
чрезмерных нагрузок.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Подключение
wПРЕДУПРЕЖДЕНИЕ
wПРЕДУПРЕЖДЕНИЕ
10 Вт х 20 громкоговорителей (200 Вт)
10 Вт х 20 громкоговорителей (200 Вт)
5 Вт х 10 громкоговорителей (50 Вт)
15 Вт х 10 громкоговорителей (150 Вт)
Общая номинальная входная мощность акустической системы: 200 Вт (максимум)
Для закрепления проводов
воспользуйтесь отверткой.
