12
Screw
15mm*
Speaker
cable
Bare wire
Chassis
* Actual size
Speaker cable
Wire
should not
touch the
chassis.
* Actual size

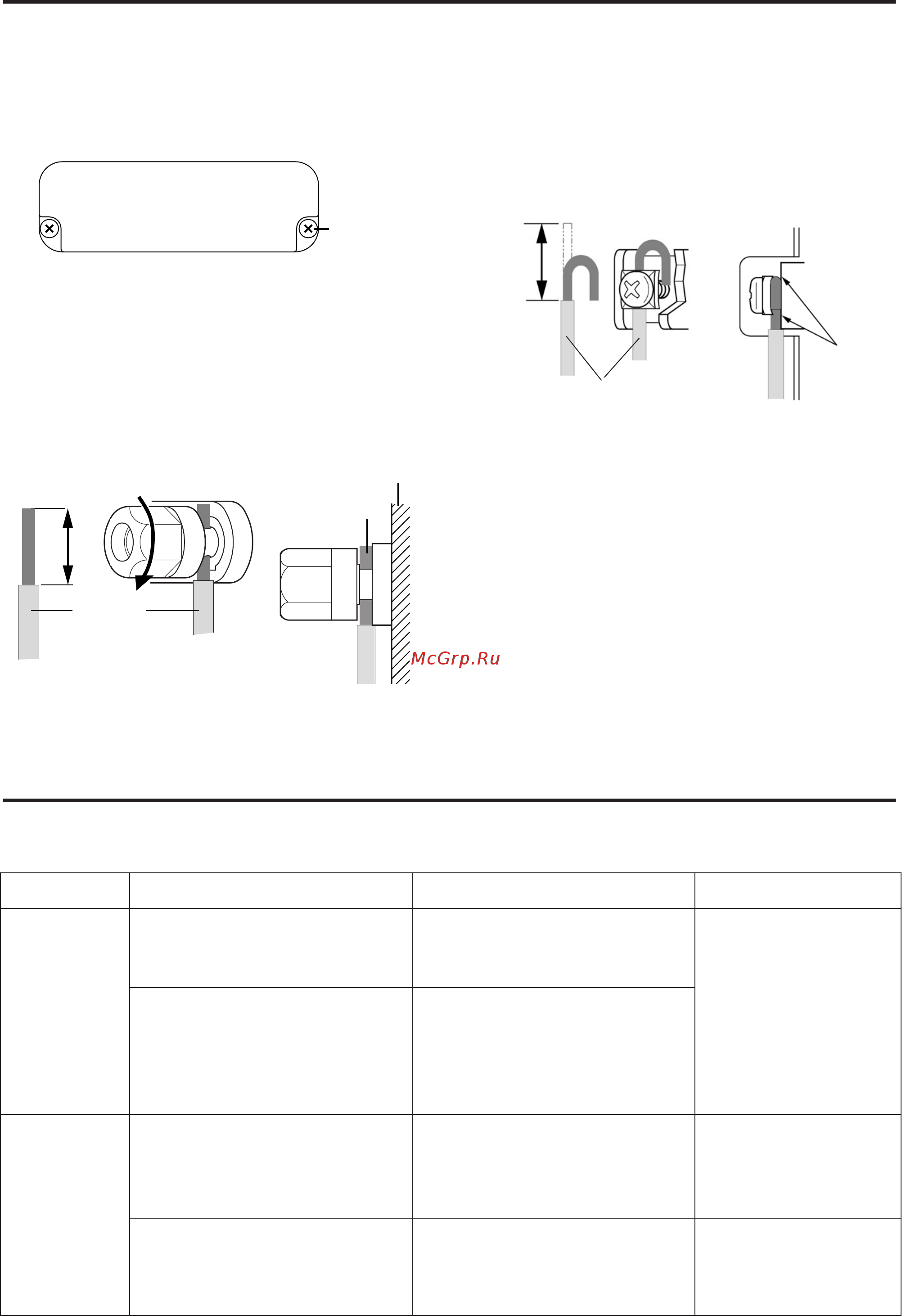

Подключение колонок
1 Установите ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ в положение
«выключено»
2 Снимите болты крышки и снимите защитную крышку
с клемм колонок.
3 Зачистите изоляцию на 15мм с каждой стороны кабеля
колонок.
4 Используя 5-ти канальные клеммы (XM4180, XM4080),
вставьте оголенные провода через отверстия в
соответствующих клеммах колонок. Закрепите клеммы,
чтобы зажать провода. Полярность колонок указана на
стр. 9 Убедитесь, что оголенные концы не выступают за
пределы клемм и не касаются корпуса.
Использование барьерных клемм (XH200)
Оберните кабель вокруг клеммы, как показано на рисунке,
и закрепите болты, чтобы зажать провод. Полярность
колонок указана на стр. 10 Убедитесь, что оголенные
концы не выступают за пределы клемм и не касаются
корпуса.
5. Установите снова защитную крышку на клеммы колонок.
Устранение неисправностей
Следующая таблица описывает основные причины возникновения нарушения нормальной работы, способы их
устранения и схемы защиты в каждом случае.
Индикатор Возможная причина Устранение поломки Схема защиты
Горит инди-
катор CLIP/
LIMIT (ИС-
КАЖЕНИЕ/
ОГРАНИЧЕ-
НИЕ)
Произошло замыкание на выходе
колонок усилителя, на входе
колонок или в проводах.
Обнаружить и устранить
замыкание
Активировать
компьютерную схему
ограничителя для
защиты мощных
транзисторов
Полное сопротивление
подключенных колонок слишком
низкое
Проверьте уровень полного
сопротивления подключенных
колонок, убедитесь в его
соответствии указанному на
клеммах колонок усилителя.
Горит ин-
дикатор
PROTECT/
MUTE (ЗА-
ЩИТА/ОТ-
КЛЮЧЕНИЕ
ЗВУКА)
Температура усилителя слишком
высокая
Дайте усилителю возможность
остыть, проверьте, соответствие
вентиляции вокруг усилителя
требованиям, указанным в главе
«Меры предосторожности»
Активировать схему
клемм ограничителя
для защиты мощных
транзисторов
Замечено напряжение
постоянного тока ±2 V на выходе
усилителя.
Обратитесь к продавцу или в
сервис центр компании Yamaha
Активировать реле
выхода для защиты
системы колонок
15 мм*
* Реальный размер
* Реальный размер
Кабель акус-
тической
системы
Винт
Корпус
Зачищенный
провод
15 мм*
Кабель акустической системы
Провод
не должен
касаться
корпуса
