Yamaha XH200 [6/17] Элементы управления и функции
![Yamaha XH200 [6/17] Элементы управления и функции](/views2/1014007/page6/bg6.png)
6
■
∞
5
61
234
Выключатель и индикатор POWER/STANDBY
(ВКЛЮЧИТЬ/ЖДУЩИЙ РЕЖИМ)
Это главный ВЫКЛЮЧАТЕЛЬ. Нажмите, чтобы
включить усилитель. Нажмите повторно, чтобы
выключить. Индикатор ВЫКЛЮЧАТЕЛЯ загорается,
когда усилитель включен. ЖДУЩИЙ РЕЖИМ может
быть установлен только с внешнего устройства,
соединенного через ПУЛЬТ УДАЛЕННОГО
КОНТРОЛЯ Когда Включен ЖДУЩИЙ РЕЖИМ,
загорается оранжевый индикатор.
Индикатор PROTECT/MUTE (ЗАЩИТА/
ОТКЛЮЧЕНИЕ ЗВУКА)
Во время работы защиты системы, загорается
индикатор ЗАЩИТА и колонки автоматически
отключаются от выхода усилителя. Защита системы
активируется в следующих случаях:
Когда усилитель включается
Система защиты активируется приблизительно на
три секунды при включении усилителя. По истечении
трех cекунд, система защиты автоматически деакти-
вируется и усилитель готов к нормальной работе.
Если на выходе усилителя обнаруживается напряже-
ние постоянного тока система защиты активируется
при обнаружении напряжения постоянного тока
на выходе усилителя. После устранения проблемы
напряжения постоянного тока, система защиты деак-
тивируется автоматически и усилитель готов к работе
в нормальном режиме.
При перегреве усилителя
При перегреве усилителя загораются индикаторы
ЗАЩИТА/ОТКЛЮЧЕНИЕ ЗВУКА. Немедленно
отключите усилитель и дайте ему время остыть.
Смотрите в разделе меры предосторожности в
данном руководстве пользователя способы защиты
усилителя от перегрева. Индикатор щелчок/фильтр
Индикатор канала CLIP/LIMIT (ЩЕЛЧОК)
загорается, если
количество щелчков на выходе превышает 1%. Появ-
ление щелчков на выходе обычно происходит из-за
повышенного уровня входящего сигнала. Если это
происходит, фильтр включается автоматически.
Индикатор SIGNAL (СИГНАЛА)
Индикатор СИГНАЛ загорается, если выход превыша-
ет определенный уровень (2V rms для
XM4180/XM4080, 4V rms для XH200.
Элементы контроля VOLUME (УРОВНЯ ГРОМ-
КОСТИ)
Элементы контроля уровня громкости каналов
снабжены фиксаторами для сглаживания щелчков чье
положение задается в установочных параметрах. На
каждый канал можно установить громкость в диапа-
зоне от – бесконечности до 0 дБ. В моделях XM4180 и
XM4080, когда усилитель работает в режиме мостово-
го соединения, используется только первый элемент
контроля из каждой пары ( то есть для пары A/B акти-
вен канал А, для пары C/D активен С).
Забор воздуха
Усилитель снабжен мощным охлаждающим вентилято-
ром, который забирает воздух через переднюю панель,
а возвращает через заднюю. Убедитесь, что эти отверс-
тия не перекрыты.

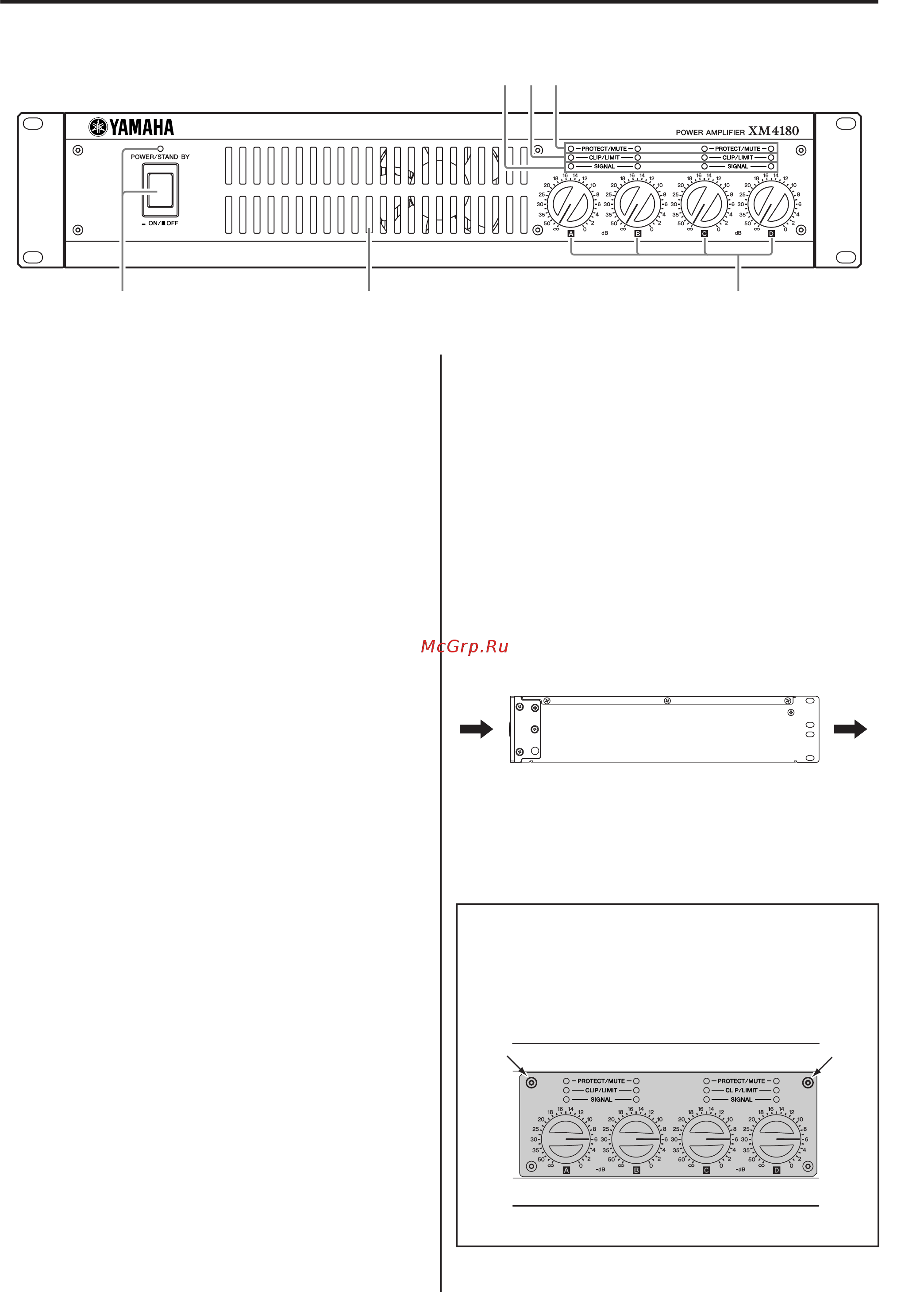

Элементы управления и функции
Передняя панель
Крышка безопасности.
При отсутствии необходимости менять настройк
громкости, установите входящую в комплект
крышку безопасности, используя отверстия для
шурупов, указанные ниже, чтобы перекрыть доступ
к элементам контроля громкости.
* Иллюстрация модели XM4180/XM4080
Воздухозаборник
Воздуховывод
Передняя
панель
Задняя
панель
