8
+
–
+
–
+
–
+
–
Speaker Speaker
Speaker Speaker
Input signal
Connect
B and C
* The illustration shows model XM4180.
+
–
+
–
Speaker
Speaker
Input signal
Connect
B and C
* The illustration shows model XM4180.
Соединив клеммы входа B и C соответствующим кабелем и установив переключатели режима для каналов
A/B и C/D в положение МОСТОВОЕ СОЕДИНЕНИЕ, можно использовать прибор как двухканальный моно
усилитель высокой мощности.
Внимание: в данном случае, нагрузка на каналы A и B или C и D объединяется для усилителя. Убедитесь, что аудио сигнал не
поступает на терминал канала D.
Функционирование в качестве четырехканального моно усилителя с моно входом
(XM4180/XM4080)
Соединив клеммы входа B и C соответствующим кабелем и установив переключатели режима для каналов A/B
и C/D в положение ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ, можно использовать прибор как четырехканальный
моно усилитель.
Элементы контроля громкости на передней панели (A - D) осуществляют контроль уровнем громкости для
каждого канала отдельно.
Внимание: в данном случае, нагрузка на каналы A, B, C, D объединяется для усилителя. Убедитесь, что аудио сигнал не
поступает на терминал канала D.

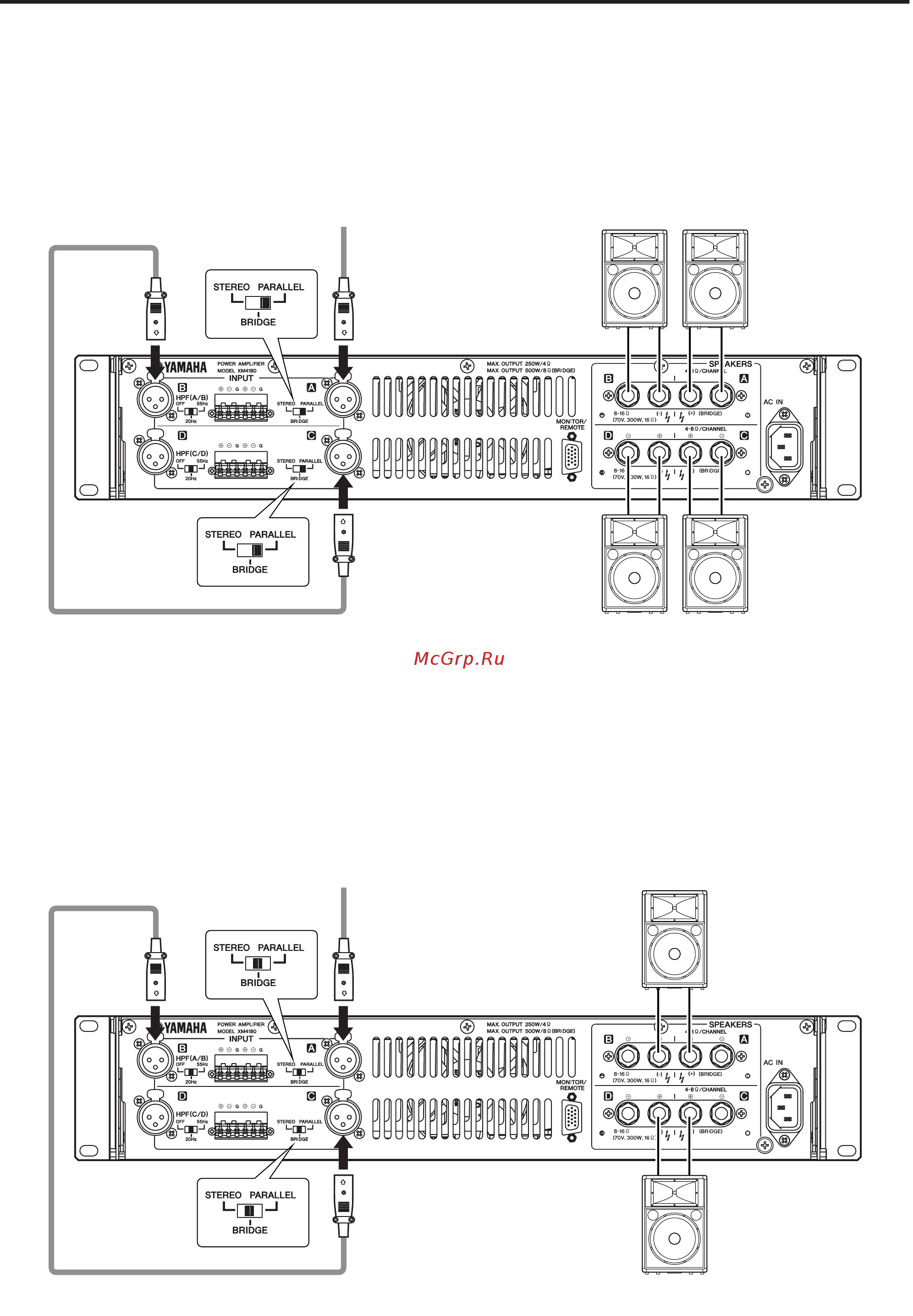

Использование двухканального усилителя с моно входом для подключения
приборов высокой мощности (XM4180/XM4080)
* Иллюстрация модели XM4180
* Иллюстрация модели XM4180
Соединители
В и С
Входной сигнал
Акустическая
система
Соединители
В и С
Входной сигнал
Акустическая
система
Акустическая
система
Акустическая
система
Акустическая
система
Акустическая
система
Акустическая
система
