208
02R96 Версия 2 — Руководство Пользователя
(CURSOR MODE)(ESC)
INCDEC
ENTER
SHUTTLE
SCRUB
Глава 18 — Дистанционный Рабочий Режим Pro Tools

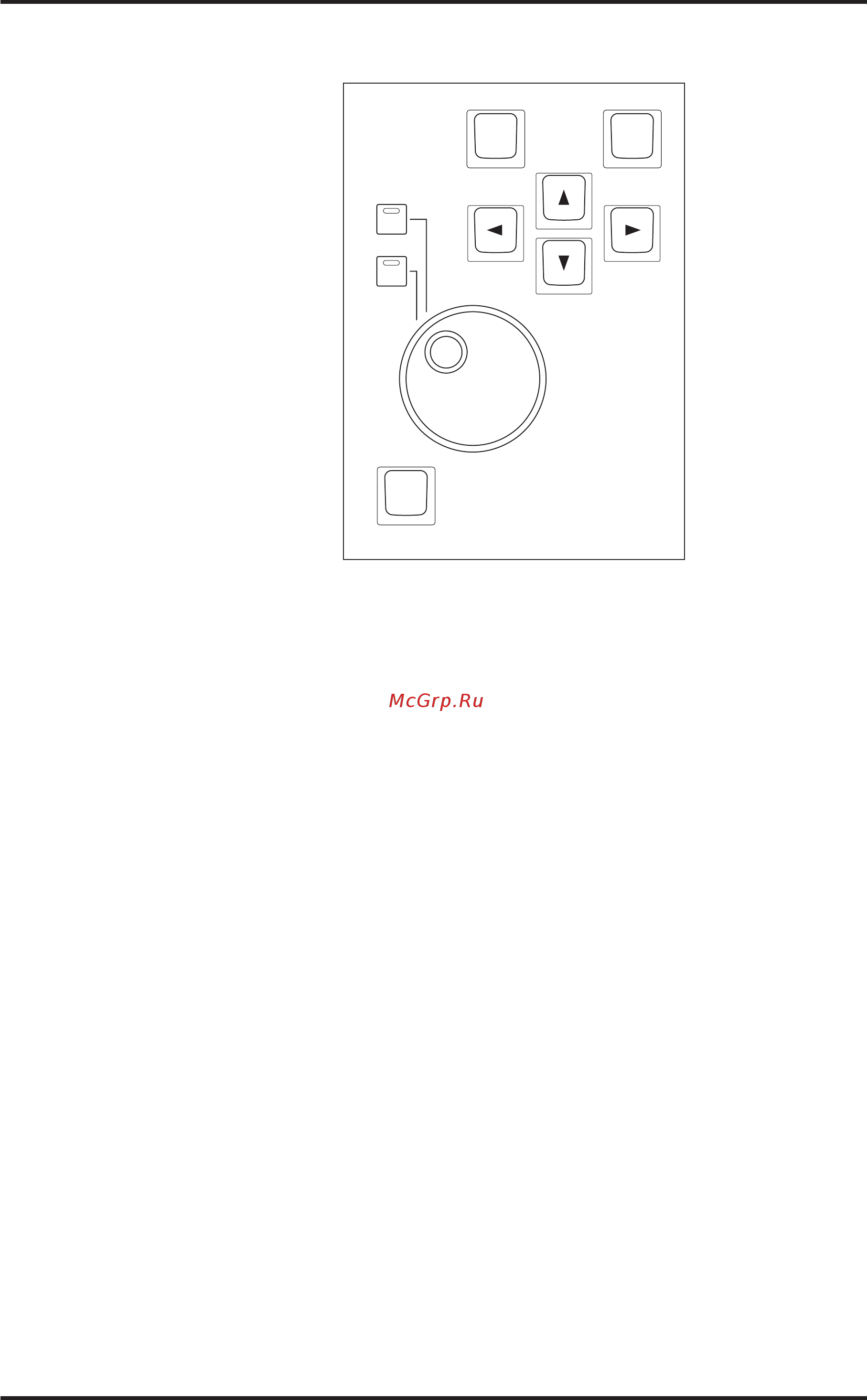

Секция Ввода Данных
Колесо Ввода Данных
Колесо Вода Данных используется для работы с функцией Shuttle и Scrub (см. стр. 215).
Также используется для того, чтобы делать точные корректировки выбранной области
(см. стр. 215).
Кнопки [SHUTTLE] и [SCRUB]
Эти кнопки используются для выбора режимов Shuttle и Scrub. См. “Scrub и Shuttle” на
стр. 215. Эти кнопки взаимоисключаются кнопками [QUICK PUNCH] и [LOOP]. Также,
исчезнет курсор в окне на дисплее компьютера.
Кнопка [ENTER]
Эта кнопка работает так же как клавиша ENTER на вашей компьютерной клавиатуре.
Нажатие - открывает диалоговое окно New Memory Location. В то время как диалоговое
окно открыто, нажатие кнопки ENTER выполняет то же действие, что и нажатие кнопки
OK.
Кнопка [DEC] (ESC)
Главным образом, эта кнопка работает как клавиша Esc на компьютерной клавиатуре.
В то время как диалоговое окно открыто, нажатие кнопки Esc выполняет то же действие,
что и нажатие кнопки Cancel.
Кнопка [INC] (CURSOR MODE)
Эта кнопка используется для выбора следующих режимов курсора: Navigation (см. стр.
214), Zoom (см. стр. 215) и Select (см. стр. 215).
Кнопки Курсора
Эти кнопки могут использоваться, чтобы управлять окном Редактирования (см. стр.
214), изменять масштаб отображения форм волны (см. стр. 215) и делать точные
корректировки выбранной области (см. стр. 215). Их операция зависит от выбранного
режима курсора.
