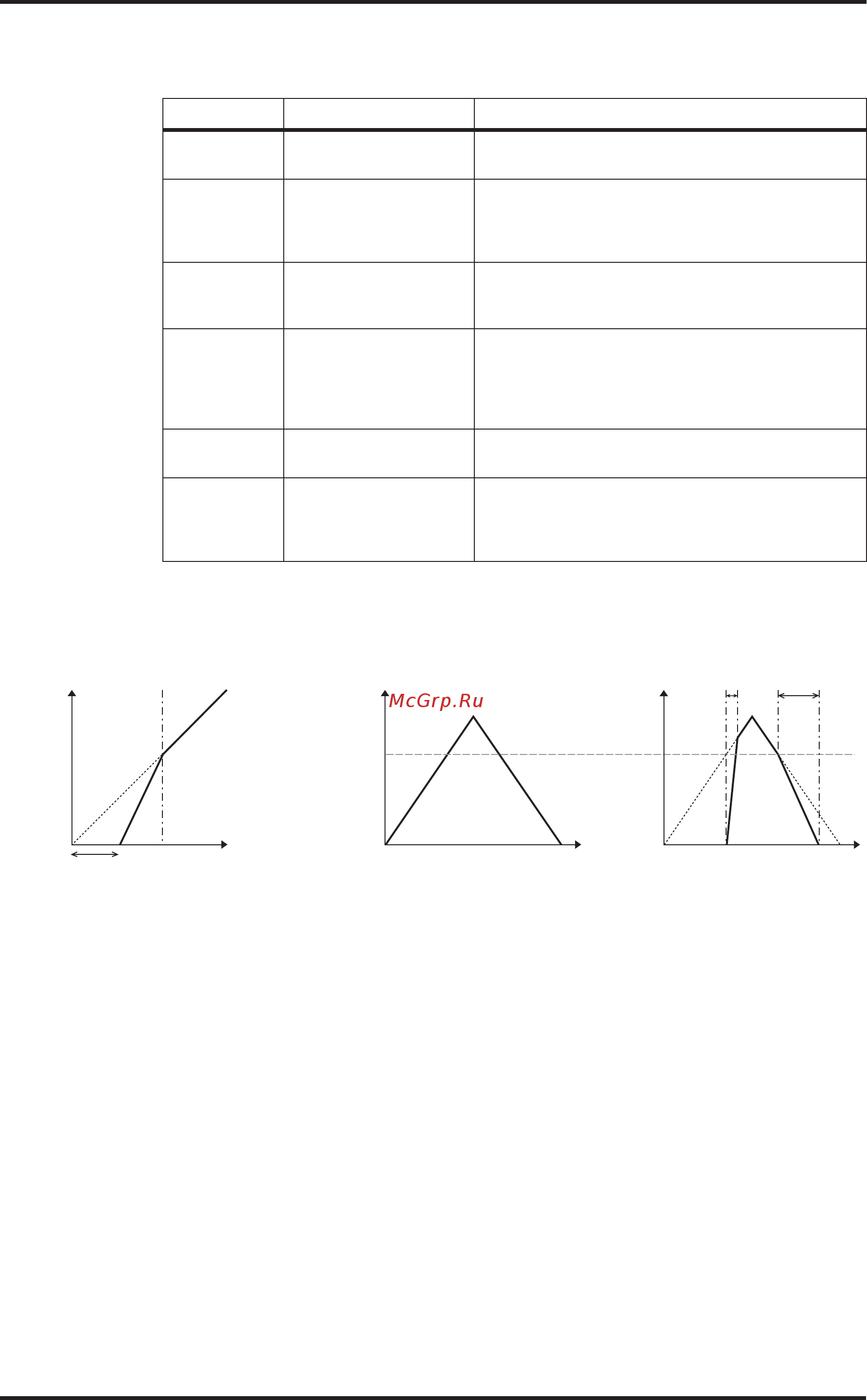

289
02R96 Версия 2 — Руководство Пользователя
Динамические параметры
Экспандер (EXPAND)
Экспандер подавляет сигналы с уровнем ниже заданного порогового (THRESHOLD) с
заданным коэффициентом.
Параметр Диапазон значений Описание
THRESHOLD (дБ) от -54,0 до 0,0 (541 точка)
Пороговый уровень - определяет уровень, начиная с которого
действует экспандер.
RATIO (дБ)
1:0; 1.1:1; 1,3:1; 1,5:1; 1,7:1;
2,0:1; 2,5:1; 3,0:1; 3,5:1; 4,0:1;
5,0:1; 6,0:1; 8,0:1; 10:1; 20:1 (16
точек)
Коэффициент - определяет степень расширения.
ATTACK (мс) 0-120 (121 точка)
Атака - определяет, с какой скоростью экспандер возвращается
к обычному уровню усиления после повышения управляющего
сигнала до уровня выше порогового.
RELEASE (мс)
44,1 Гц: 6 мс ... 46,0 с
48 Гц: 5 мс ... 42,3 с
88,2 Гц: 3 мс ... 23,0 с
96 Гц: 3 мс ... 21,1 мс
(160 точек)
Спад - определяет, с какой скоростью сигнал расширяется после
снижения уровня сигнала ниже порогового. Значение, выражен-
ное в единицах времени, необходимо для изменения уровня на
6 дБ.
OUT GAIN (дБ) от 0,0 до +18,0 (180 точек)
Выходное усиление - определяет уровень выходного сигнала
экспандера.
KNEE Hard (жесткий), 1-5 (6 точек)
Излом - определяет, как действует расширение на пороговом
уровне. Чем выше значение излома, тем более плавно к сигналу,
превышающему пороговый уровень, применяется компрессия,
формируя более естественное звучание.
Входные / выходные параметры
(KNEE = Hard, OUT GAIN = 0,0 дБ)
Уровень выходного сигнала
Уровень входного сигнала
ПОРОГОВЫЙ УРОВЕНЬ
КОЭФФИЦИЕНТ
СЖАТИЯ
Анализ временной последовательности
(RATIO = ∞ :1)
Входной сигнал Выходной сигнал
Уровень выходного сигнала
Уровень входного сигнала
ПОРОГОВЫЙ УРОВЕНЬ
Время Время
АТАКА
СПАД
