60
02R96 Версия 2 — Руководство Пользователя
Глава 5 — Цифровые Входы/Выходы - I/O и Каскадирование
Установка плат ввода-вывода
w
По техническим причинам, некоторые комбинации устанавливаемых плат
ввода-вывода не поддерживаются. До установки карты убедитесь в ее
соответствии на веб-сайте компании Yamaha <http://www.yamahaproaudio.
com>. Также проверьте общее количество устанавливаемых плат.
Установка не рекомендуемых Yamaha плат может стать причиной электротравмы,
возгорания или повреждения устройства.
Этот раздел объясняет, как установить платы ввода-вывода.
1 Выключите питание 02R96.

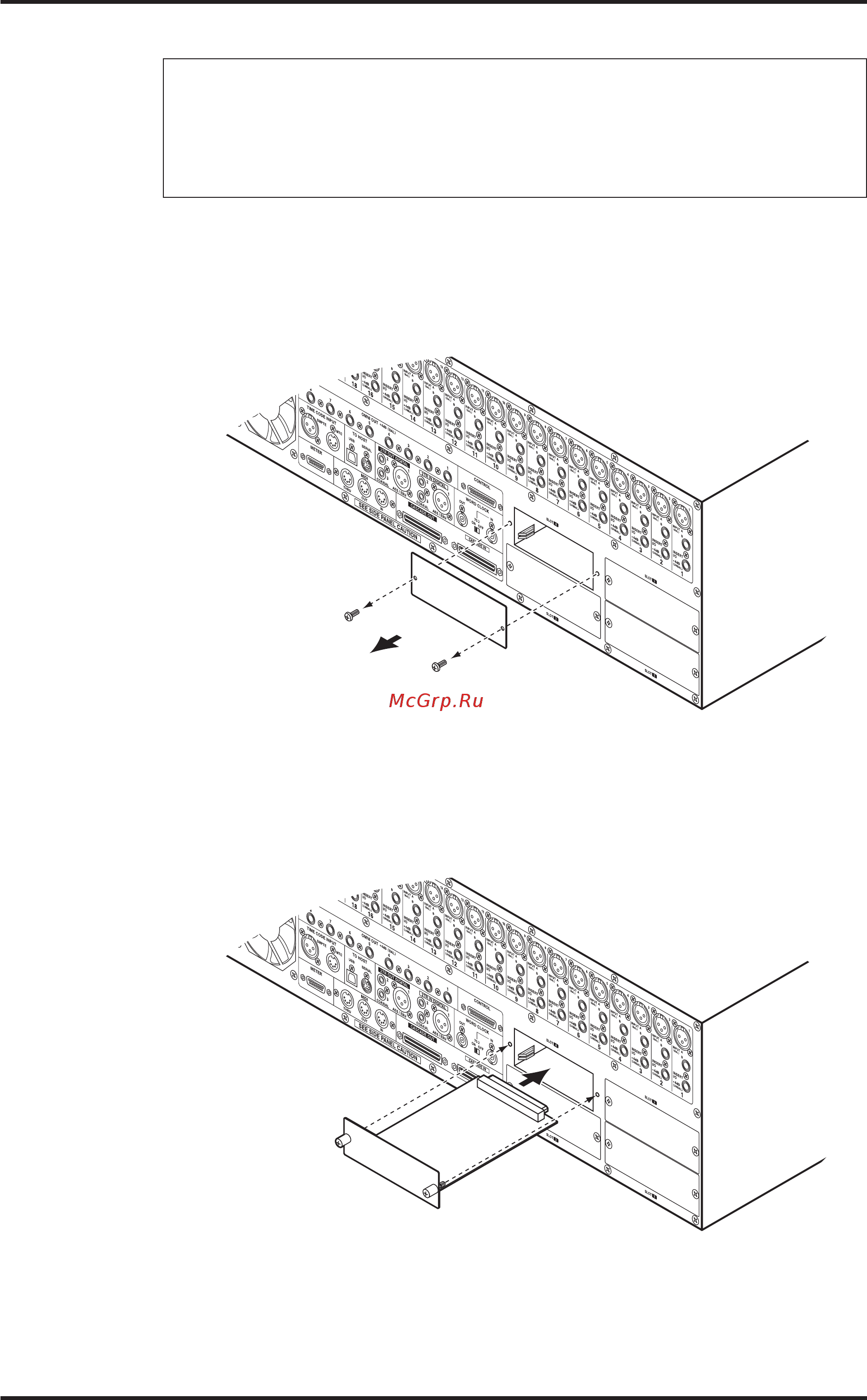

2 Открутите два винта фиксации и удалите крышку слота, как показано ниже.
Положите крышку и винты в безопасное место для будущего использования.
3 Вставьте плату между направляющими и установите ее полностью в слот, как
показано ниже. Вам, вероятно, придется применить силу, чтобы вставить плату в
разъем.
4 Закрепите плату, используя прилагаемые барашки. Плотно прикрутите их, в
противном случае плата будет неправильно заземлена, что может привести к сбою в
работе 02R96.
Вы можете проверить установленные платы Ввода/вывода на странице Выбор Источника
Синхронизации. (см.стр.56)
