93
02R96 Версия 2 — Руководство Пользователя
ON
70
60
50
40
30
20
15
10
5
0
STEREO
Инсерты Стерео Выхода
Инсерты Стерео Выхода
Внутренние процессоры эффектов и внешние сигнальные процессоры могут быть
патчированы на Стерео Выход, используя Инсерты. См. «Использование Инсертов» на
стр. 115.
Компрессирование Стерео Выхода
Динамика сигнала может управляться посредством Компрессора Стерео Выхода. См.
«Канальное Компрессирование» на стр. 116.
Группирование Мастера Компрессоров
Компрессор Стерео Выход может быть сгруппирован с Компрессорами других Выходных
Каналов.
См. «Группирование Компрессоров Выходных Каналов» на стр. 119.

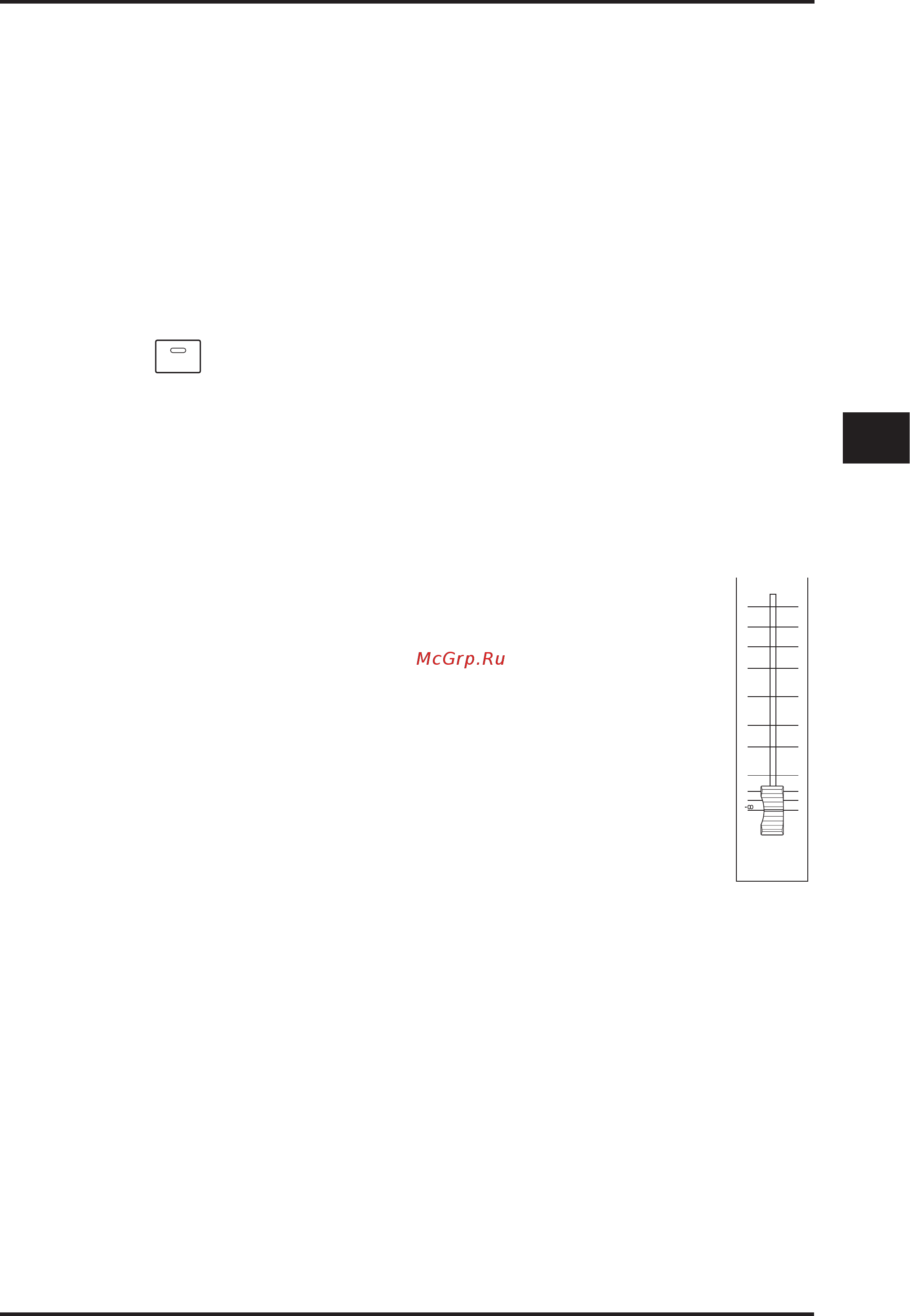

Отключение Звука Стерео Выхода (ВКЛ\ВЫКЛ - ON/OFF)
Звук Стерео Выхода может быть отключен кнопкой STEREO [ON], которая
используется исключительно для этой задачи и не затрагивает Рабочие
режимы. Ее индикатор горит, когда Стерео Выход включен.
Группа Мастера Отключения Звука (ВКЛ\ВЫКЛ - ON/OFF)
Отключение звука Стерео Выхода может быть сгруппировано с Отключениями звука
других Выходных Каналов. См. «Группы Выходных Каналов с Отключенным Звуком
(ВКЛ\ВЫКЛ -ON/OFF) “ на стр. 128.
Установка Уровня Стерео Выхода
Уровень Стерео Выхода устанавливается фейдером STEREO, который
используется исключительно для этой задачи и не затрагивает Фейдерные
режимы Рабочих Режимов.
Группировка Мастера Фейдеров
Фейдер Стерео Выхода может быть сгруппирован с фейдерами других Выходных Каналов.
См. «Группирование Фейдеров Выходных Каналов» на стр. 126.
