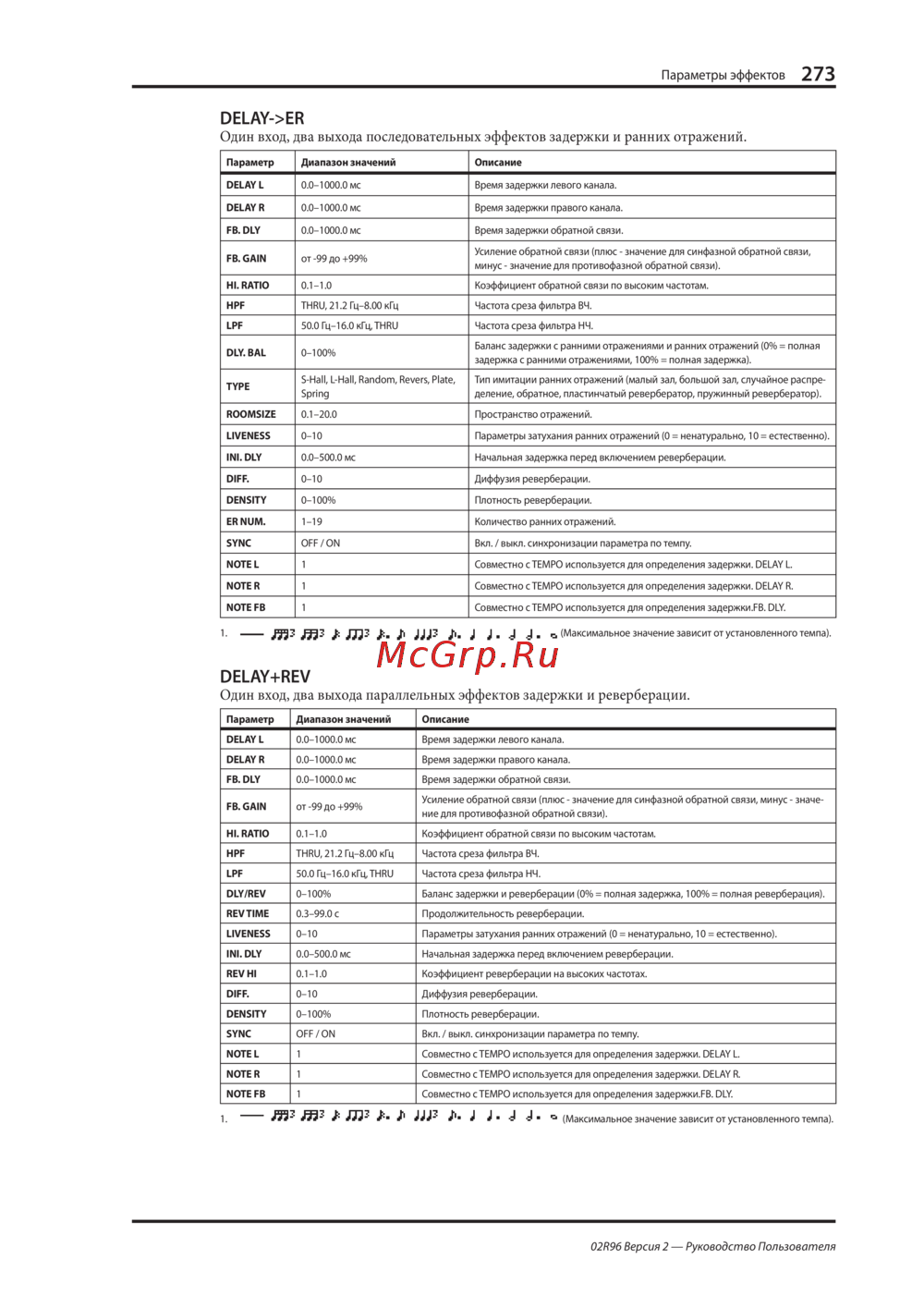

02R96 Версия 2 — Руководство Пользователя
Параметры эффектов
DELAY->ER
Один вход, два выхода последовательных эффектов задержки и ранних отражений.
Параметр Диапазон значений Описание
DELAY L 0.0–1000.0 мс Время задержки левого канала.
DELAY R 0.0–1000.0 мс Время задержки правого канала.
FB. DLY 0.0–1000.0 мс Время задержки обратной связи.
FB. GAIN от -99 до +99%
Усиление обратной связи (плюс - значение для синфазной обратной связи,
минус - значение для противофазной обратной связи).
HI. RATIO 0.1–1.0 Коэффициент обратной связи по высоким частотам.
HPF THRU, 21.2 Гц–8.00 кГц Частота среза фильтра ВЧ.
LPF 50.0 Гц–16.0 кГц, THRU Частота среза фильтра НЧ.
DLY. BAL 0–100%
Баланс задержки с ранними отражениями и ранних отражений (0% = полная
задержка с ранними отражениями, 100% = полная задержка).
TYPE
S-Hall, L-Hall, Random, Revers, Plate,
Spring
Тип имитации ранних отражений (малый зал, большой зал, случайное распре-
деление, обратное, пластинчатый ревербератор, пружинный ревербератор).
ROOMSIZE 0.1–20.0 Пространство отражений.
LIVENESS 0–10 Параметры затухания ранних отражений (0 = ненатурально, 10 = естественно).
INI. DLY 0.0–500.0 мс Начальная задержка перед включением реверберации.
DIFF. 0–10 Диффузия реверберации.
DENSITY 0–100% Плотность реверберации.
ER NUM. 1–19 Количество ранних отражений.
SYNC OFF / ON Вкл. / выкл. синхронизации параметра по темпу.
NOTE L 1 Совместно с TEMPO используется для определения задержки. DELAY L.
NOTE R 1 Совместно с TEMPO используется для определения задержки. DELAY R.
NOTE FB 1 Совместно с TEMPO используется для определения задержки.FB. DLY.
1. (Максимальное значение зависит от установленного темпа).
DELAY+REV
Один вход, два выхода параллельных эффектов задержки и реверберации.
Параметр Диапазон значений Описание
DELAY L 0.0–1000.0 мс Время задержки левого канала.
DELAY R 0.0–1000.0 мс Время задержки правого канала.
FB. DLY 0.0–1000.0 мс Время задержки обратной связи.
FB. GAIN от -99 до +99%
Усиление обратной связи (плюс - значение для синфазной обратной связи, минус - значе-
ние для противофазной обратной связи).
HI. RATIO 0.1–1.0 Коэффициент обратной связи по высоким частотам.
HPF THRU, 21.2 Гц–8.00 кГц Частота среза фильтра ВЧ.
LPF 50.0 Гц–16.0 кГц, THRU Частота среза фильтра НЧ.
DLY/REV 0–100% Баланс задержки и реверберации (0% = полная задержка, 100% = полная реверберация).
REV TIME 0.3–99.0 с Продолжительность реверберации.
LIVENESS 0–10 Параметры затухания ранних отражений (0 = ненатурально, 10 = естественно).
INI. DLY 0.0–500.0 мс Начальная задержка перед включением реверберации.
REV HI 0.1–1.0 Коэффициент реверберации на высоких частотах.
DIFF. 0–10 Диффузия реверберации.
DENSITY 0–100% Плотность реверберации.
SYNC OFF / ON Вкл. / выкл. синхронизации параметра по темпу.
NOTE L 1 Совместно с TEMPO используется для определения задержки. DELAY L.
NOTE R 1 Совместно с TEMPO используется для определения задержки. DELAY R.
NOTE FB 1 Совместно с TEMPO используется для определения задержки.FB. DLY.
1. (Максимальное значение зависит от установленного темпа).
