Порядок эксплуатации
13 (Е)
Настройка фазы поднесущей
1
Для выбора первой камеры, которую Вы хотите настроить, нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ).
2
Нажмите кнопку «MENU» (МЕНЮ) и выведите установочное меню камеры на ЖК-дисплей.
3
Поверните кнопку «CONT» и выведите на дисплей меню [G/L SETTING] (УСТАНОВКА G/L).
4
Дважды нажмите на кнопку «CONT» и выведите на нижнюю строку ЖК-дисплея сообщение [SC COARSE] (ПРИБЛИЗИТЕЛЬНО). Теперь можно
выполнить приблизительную настройку фазы поднесущей. Для этого необходимо повернуть кнопку «CONT». После трехкратного нажатия на
кнопку «CONT» на ЖК-дисплее появляется [SC FINE] (ТОЧНО). Теперь вы можете выполнить точную настройку фазы частоты, поворачивая
кнопку «CONT».
5
Продолжайте настройку фазы [SC COARSE] и [SC FINE] до тех пор, пока фаза (цветовой) поднесущей видеосигнала на выходе не синхронизи-
руется с цветами программного выхода (выходной сигнал прерывистой цветовой полосы) видеосвитчера или другого контрольного устройства.
Использование векторскопа позволяет улучшить точность настройки цветовой фазы.
6
Нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ), чтобы выбрать следующую камеру, и выполните настройку фазы поднесущей
следующей камеры. Повторите эту процедуру для каждой подключенной камеры.
Регулировка видеопараметров камер
Данная регулировка выполняется, когда необходимо выровнять уровень черного («pedestal») нескольких камер.
1
Для выбора первой камеры, которую вы хотите настроить, нажмите кнопку «GAIN» [УСИЛЕНИЕ]
2
Установите диафрагму объектива в положение ручной настройки и остановите его работу.
3
Для настройки уровня черного («pedestal») и приведения его в соответствие с контрольным уровнем используйте осциллограф или отображение
формы видеосигнала. Воспользуйтесь общей кнопкой установки уровня черного («pedestal»).
4
Нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ), чтобы выбрать следующую камеру, и выполните настройку уровня черного следую-
щей камеры. Повторите эту процедуру для каждой подключенной камеры.

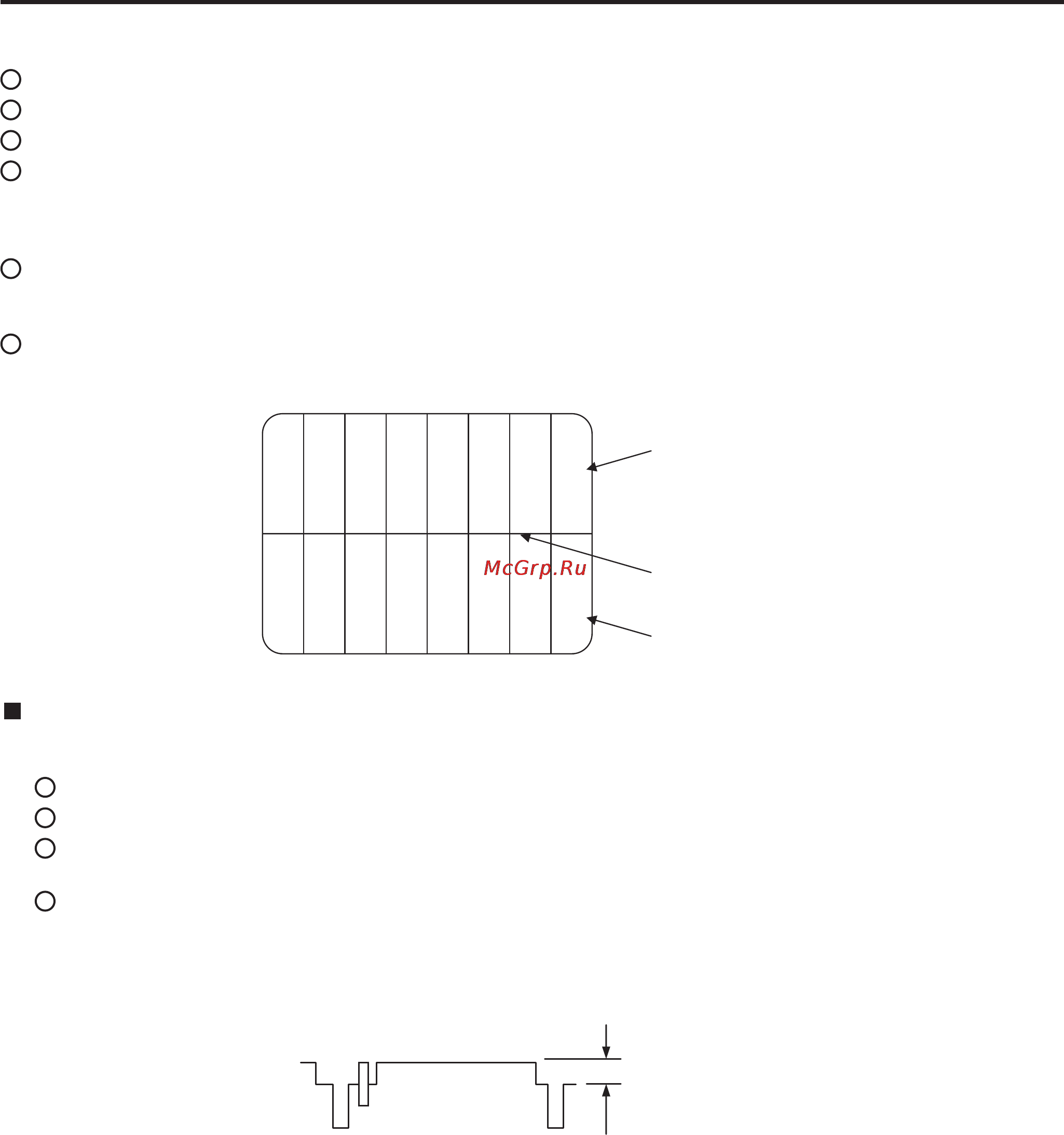

Белый
Желтый
Синий
Зеленый
Пурпурный
Красный
Синий
Черный
Цветовые полосы камеры
Прерывистая линия
Цветовые полосы
блока спецэффектов
Установите уровень черного («pedestal»)
в соответствии с контрольным уровнем.
