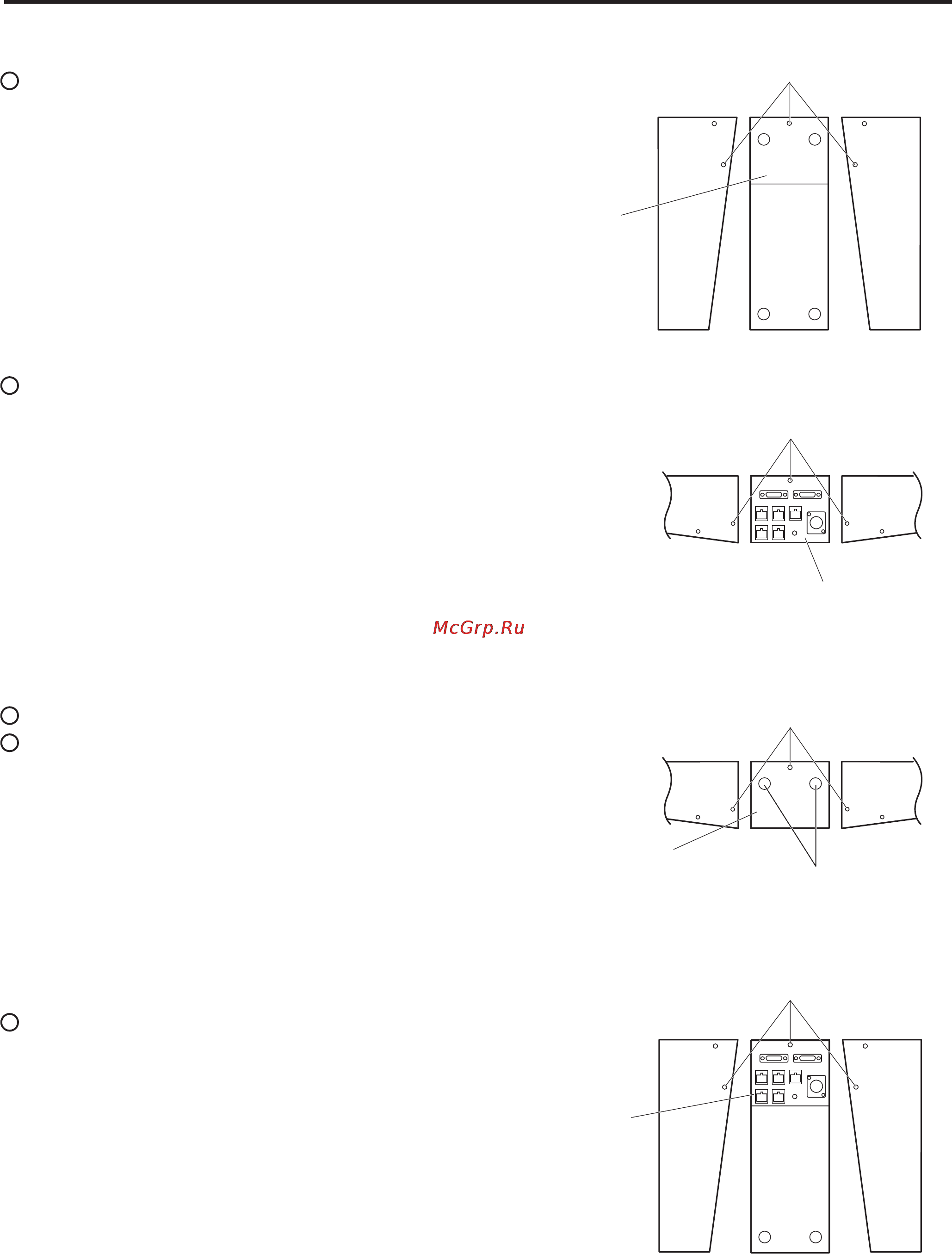

Как изменить положение панели разъема
19 (Е)
Установите
панель разъема.
Винты (x3)
Удалите пустую
панель.
Винты (x3)
Винты (x3)
Винты (x3)
Панель разъема
У
становите пустую панель.
(Вид сзади)
(Вид сзади)
Резиновые ножки
Панель разъема можно переместить с задней панели на нижнюю.
1
Удалите три винта с нижней и боковых панелей, чтобы снять пустую панель.
2
Удалите три винта с задней и боковых панелей, чтобы снять панель разъема.
3
С помощью винтов зафиксируйте пустую панель на задней панели.
4
Удалите две резиновые ножки на пустой панели.
5
С помощью винтов зафиксируйте панель разъема на нижней панели.
