Элементы и их назначение
7 (Е)

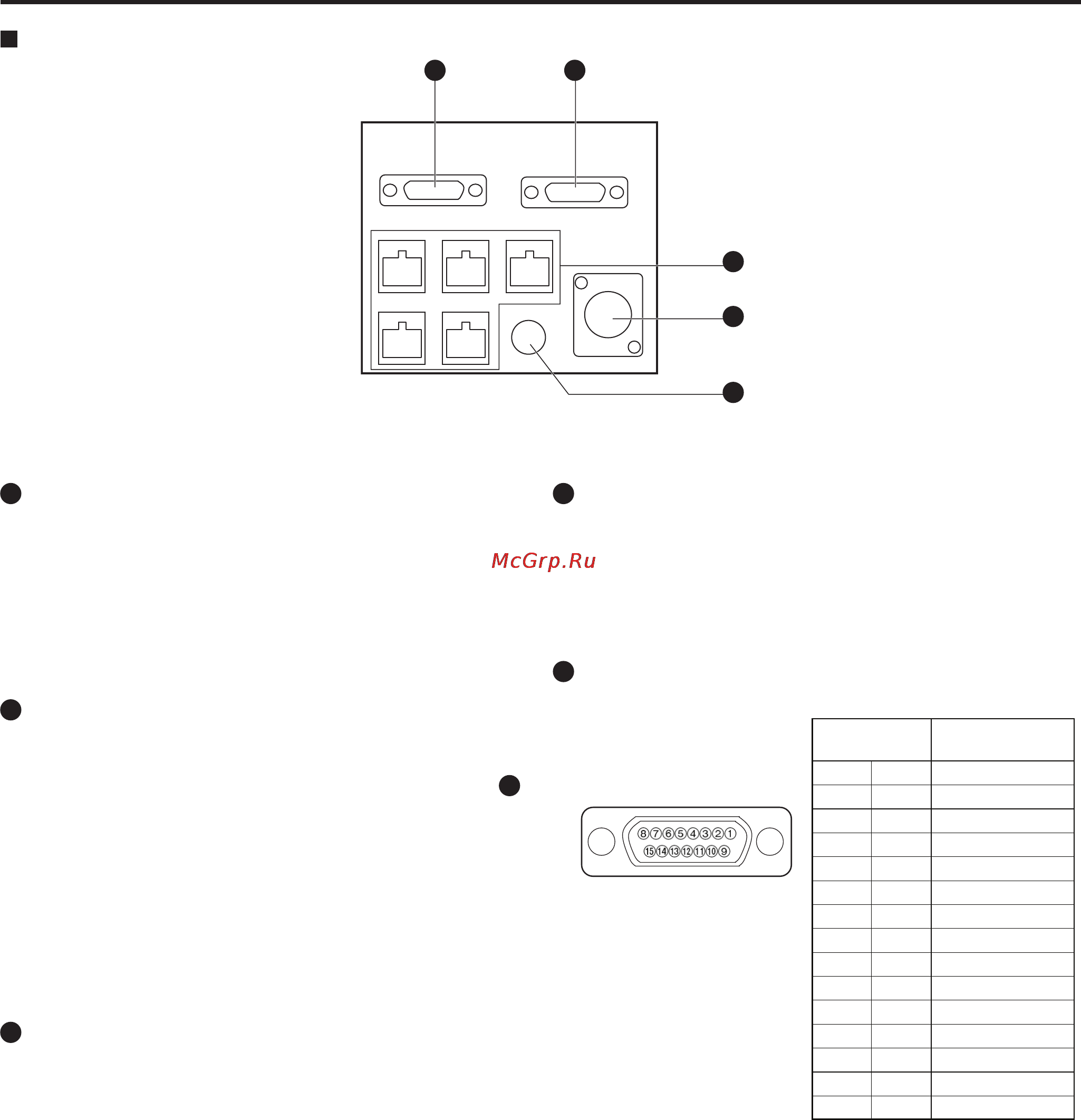

Задняя панель
27 28
29
30
31
27
Разъем «CONTROL OUT TO CONTROL PANEL»
(УПРАВЛЯЮЩИЙ ВЫХОД К ПАНЕЛИ УПРАВЛЕНИЯ)
При подключении панели управления поворотно-наклонной головкой
для работы этот разъем необходимо подключить к разъему «CAMERA
CONTROL IN FROM ROP» (ВХОД УПРАВЛЕНИЯ КАМЕРОЙ С ПАНЕЛИ ДУ) па-
нели управления поворотно-наклонной головкой с помощью соединитель-
ного кабеля панели управления. После этого камерами можно управлять с
помощью панели управления поворотно-наклонной головкой.
28
Разъем «TALLY/INCOM»
Этот разъем предназначен для подключения к разъему «TALLY/INCOM» на
видеосвитчере или других устройствах.
Когда разъем «TALLY» установлен на уровне «GND», загорается лампа (
1
)
TALLY. На разъем запрещено подавать напряжение более 5 В.
Дополнительный разъем «TALLY/INCOM» (D-SUB 15-контакт.) предназна-
чен для подачи сигналов TALLY/INCOM в систему. Подключите к разъему
«INCOM» 4-проводную систему INCOM.
При подключении панели ДУ к панели управления поворотно-наклонной
головкой tally/INCOM функции панели ДУ и панели управления поворотно-
наклонной головкой реализуются, если сигналы TALLY/INCOM подаются на
панель ДУ или панель управления поворотно-наклонной головкой.
29
Разъемы «CONTROL OUT TO CAMERA от [1] до [5]»
(УПРАВЛЯЮЩИЙ ВЫХОД К КАМЕРЕ от [1] до [5])
Разъемы предназначены для подключения к многозадачным камерам.
Для подключения этих разъемов к разъемам «I/F REMOTE» многозадачных
камер используйте соединительные кабели (дополнительная принадлеж-
ность) AW-CA50T8 или преобразователь AW-CA50T9 + RS-422/RS-232C.
30
Гнездо «DC IN 12 V» (ВХОД 12В ПОСТОЯННОГО ТОКА)
Это гнездо предназначено для подключения адаптера переменного тока
AW-PS505 (дополнительная принадлежность).
При подключении панели ДУ к панели управления поворотно-наклонной
головкой с помощью соединительного кабеля питание для панели ДУ
подается через панель управления поворотно-наклонной головкой.
31
Интерфейс «GROUNDING» (ЗАЗЕМЛЕНИЕ)
Интерфейс предназначен для заземления.
Номер контакта
Наименование
сигнала
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 – – –
12 – – –
5 – – –
13 – – –
6 MIC +
14 MIC –
7 INCOM GND
15 SP –
8 SP +
Вид схемы контакта
с задней панели AWxCB400
