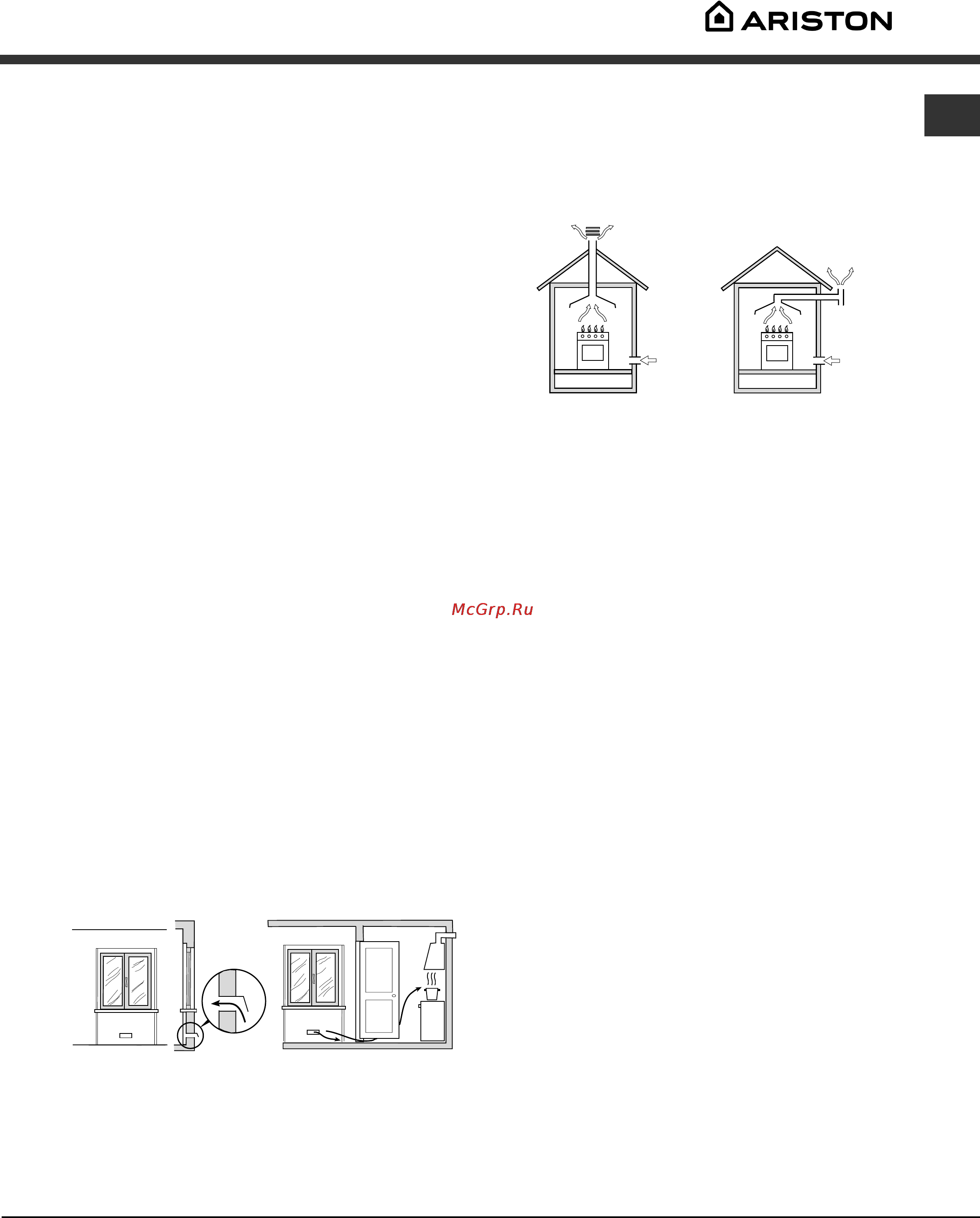

Установка 6 ARISTON Важно сохранить данное руководство для его последующих консультации В случае продажи передачи или переезда проверьте чтобы данное руководство сопровождало изделие Внимательно прочитайте инструкции в них содержатся важные сведения об установке эксплуатации и безопасности изделия Дымоудаление RS Дымоудаление должно осуществляться через вытяжной зонт соединенный с эффективным дымоходом с натуральной тягой или посредством электровентилятора который автоматически включается каждый раз при включении изделия см рисунок Установка изделия производится в соответствии сданными инструкциями квалифицированными специалистами Любая операция по регуляции или техническому обслуживанию должна производиться только после отсоединения кухонной плиты от сети электропитания Вентиляция помещении Изделие может быть установлено в помещениях с постоянной вентиляцией в соответствии с действующими национальными нормативами В помещении в котором устанавливается изделие должен быть обеспечен приток воздуха в объеме необходимом для оптимального горения газа расход воздуха не должен быть меньше 2 м3 час на 1 кВт установленной мощности Вентиляционные отверстия защищенные решетками должны иметь воздуховод площадью не менее 100 мм2 полезного сечения и распологаться таким образом чтобы их нельзя было закрыть даже частично см рисунок А Эти отверстия должны быть увеличины на 100 то есть иметь минимальную площадь 200 см2 если варочная панель не оснащена предохранительным устройством отсутствия пламени и если воздух в помещение поступает из смежных помещении см рисунок В при условии что это не общая площадь здания не пожароопасное помещение или спальня оснащенных воздуховодом выходящим на улицу как описано выше Смежное Вентилируемое отверстия для притока дверью и полом воздуха После продолжительного использования изделия рекомендуется открыть окно или включить более интенсивный режим вентиляторов дымоудаление в дымоход с медным покрытием атмосферу для кухонных устройств для приготовления пищи Сжиженные натуральные газы тяжелее воздуха застиваются внизу по этой причине помещения для хранения баллонов с СНГ должны иметь внетиляционные отверстия у пола для вентиляции возможных утечек газа Баллоны с СНГ полные или частично израсходованные не дожны размещаться или храниться в помещениях или хранилищах расположенных в подземных помещениях подвалы и т д Храните в помещении только рабочий баллон установив его вдали от источников тепла духовок каминов печей которые могут нагреть его до температуры выше 50 С Расположение и нивелировка Изделие может быть установлено рядом с кухонными элементами высота которых не превышает поверхность варочной панели Проверьте чтобы стена к которой прилегает задняя часть изделия была из невозгораемого материала и устойчивой к теплу Т 90 С Порядок монтажа изделие может быть установлено на кухне в столовой или в однокомнатной квартире не в ванной комнате если варочная панель кухонной плиты выше мебельных элементов необходимо отодвинуть их от плиты на расстояние не менее 200 мм если кухонная плита устанавливается под навесным шкафом он должен располагаться на высоте не менее 420 мм от поверхности варочной панели Это расстояние должно быть 700 мм если навесные шкафы выполнены из возгораемого материала см рисунок не заправляйте занавески за кухонную плиту и не приближайте их на расстояние меньше 200 мм 25
