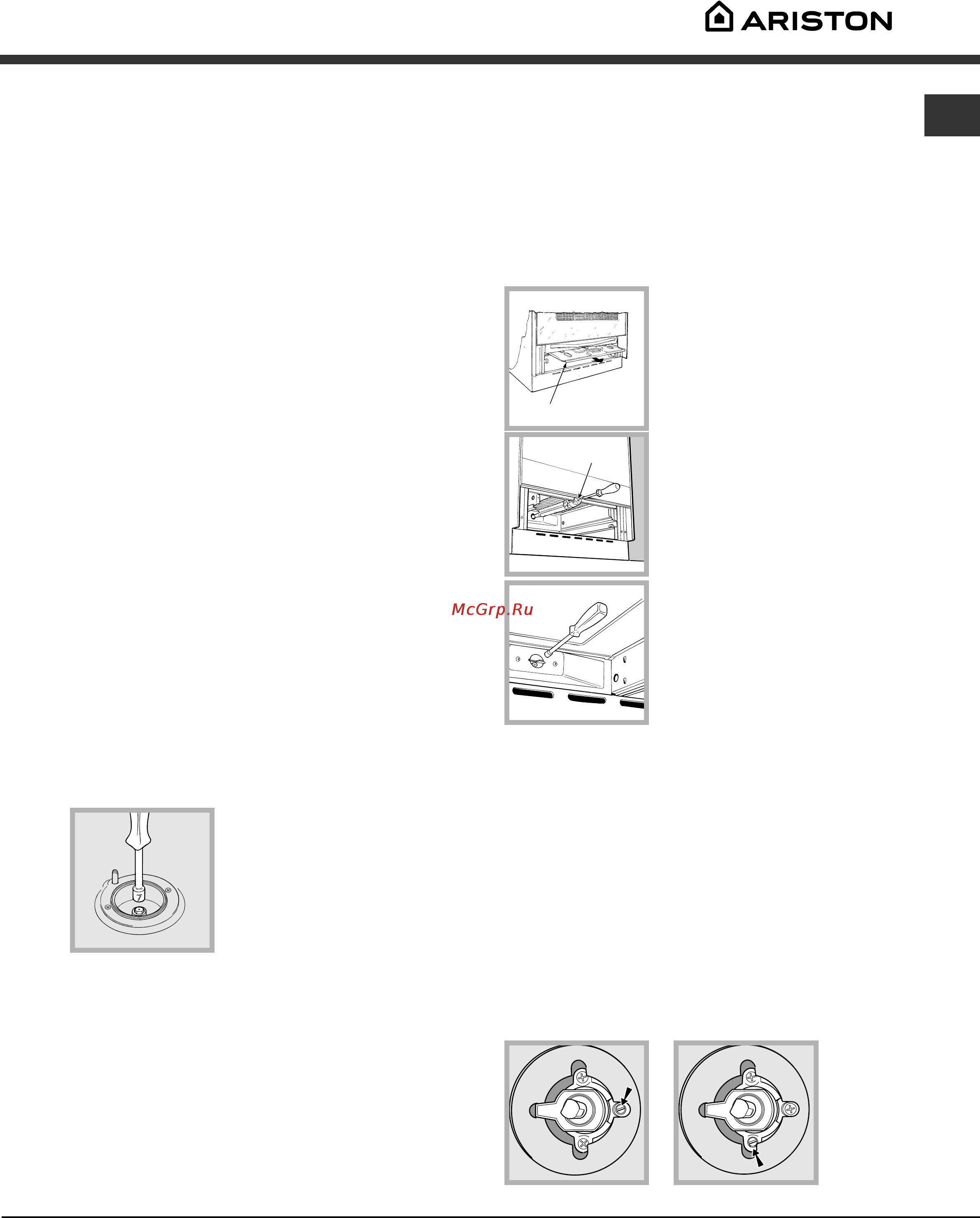

6 ARISTON Если одно или несколько из вышеописанных условии не будет соблюдено и если кухонная плита устанавливается в условиях класса 2 подгруппа 1 изделие встроенное между двух мебельных элементов необходимо использовать гибкии стальной шланг см ниже 3 проверьте чтобы конфорка не гасла при резком повороте крана из положения максимального пламени в положение минимального пламени Газовое подсоединение посредством шланга из нержавеющей стали со сплошной оплеткой с резьбовыми соединениями Настройка духового шкафа Проверьте чтобы шланг и уплотнения соответствовали действующим национальным нормативам Для подсоединения шланга снимите блокировочную гайку с изделия патрубок подачи газа в изделие имеет цилиндрическу резьбу Э газ папа Длина подсоединяемого шланга не должна превышать 2 метра при максимальном растяжении Проверьте чтобы шланг не касался подвижных деталей которые могут его сжать Проверка уплотнения По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора но никогда не пламенем Настройка на различные типы газа Изделие может быть настроено на тип газа отличающийся от оригинального указан на этикетке настройки на крышке Настройка варочной панели Порядок замены форсунок конфорок на варочной панели 1 снимите решетки с варочной панели и выньте горелки из своих гнезд 2 отвинтите форсунки при помощи полого гаечного ключа 7 мм см рисунок и замените их на форсунки расчитанные на новый тип газа см таблицу Характеристики горелок и форсунок 3 восстановите на место все комплектующие выполняя операции в обратном порядке по отношению к описанным выше RS Конфорки варочной панели не нуждаются в какои либо регуляции первичного воздуха Замените форсунку газовой горелки духового шкафа 1 выньте ящик для подогрева продуктов 2 снимите выдвижную панель А см рисунок 3 выньте горелку из духового шкафа сняв Vбразныи винт см рисунок выполнение этой операции можно облегчить сняв дверцу духового шкафа 4 отвинтите форсунку горелки при помощи специального полого ключа для форсунок см рисунок или полого ключа 7 мм и замените форсунку на новую расчитанную на новый тип газа см таблицу Характеристики горелок и форсунок Регуляция минимального пламени горелки духового шкафа 1 включите горелку см Пуск и Эксплуатация 2 оставьте рукоятку примерно в течение 10 минут в положении максимального пламени МАКС затем поверните ее в положение минимального пламени МИН 3 снимите рукоятку 4 поверните регулировочный винт расположенный внутри стержня термостата см рисунок вплоть до получения малого стабильного пламени В случае использования сжиженного газа винт регуляции должен быть завинчен до упора Порядок регуляции минимального пламени конфорок на варочной панели 1 поверните рукоятку в положение минимального пламени 2 снимите рукоятку и поверните регуляционный винт расположенный внутри или рядом со стержнем крана вплоть до получения стабильного малого пламени В случае использования сжиженного газа винт регуляции должен быть завинчен до упора 27
