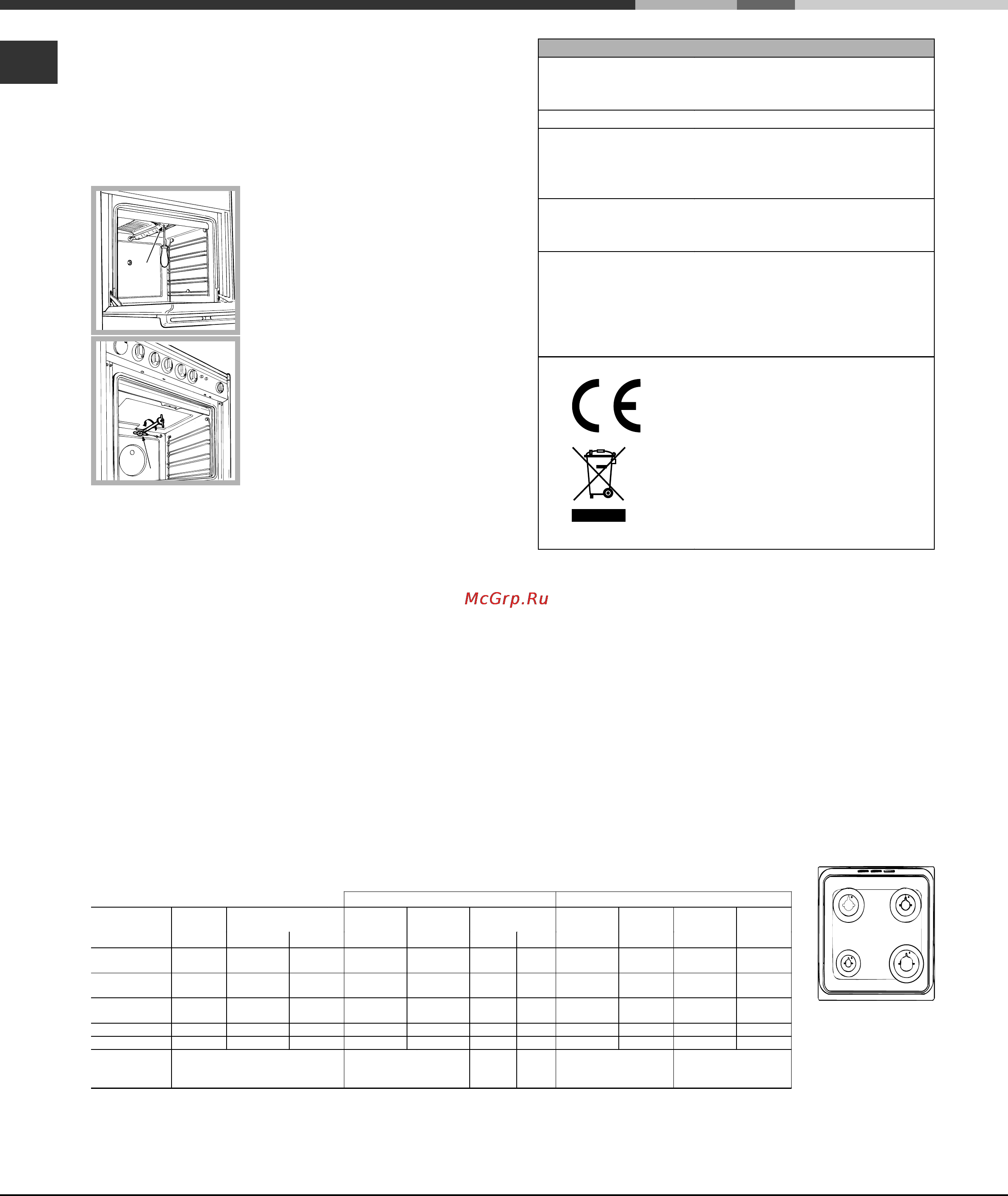

РЭ 5 проверьте чтобы горелка не гасла при резком вращении рукоятки регулятора из положения МАКС в положение МИН или при резком открывании или закрывании дверцы духовки ТЕХНИЧЕСКИЕ ДАННЫЕ Габаритные размеры духового шкафа ВхШхГ Объем Рабочие размеры ящика для разогревания пищи Напряжение и частота электропитания Настройка гриля Замена форсунки газовой горелки гриля 1 выньте горелку гриля сняв бразныи винт см рисунок 34x38x44 см л 57 ширина 42 см глубина 44 см высота 17 см см табличку с техническими характеристиками настраиваются на любой тип газа указанный на заводской табличке с внутренней стороны откидной крышки или на левой внутренней стенке ящика для разогревания пищи ____________ Директива ЕС 73 23 СЕЕ от 19 02 73 Низкое напряжение с последующими изменениями 89 336 СЕЕ от 03 05 89 Электромагнитная совместимость с последующими изменениями 90 369 СЕЕ от 20 06 90 Газ 90 68 СЕЕ от 22 07 93 с последующими изменениями 2002 96 ЕС Горелки 2 отвинтите форсунку горелки гриля при помощи специального полого ключа для форсунок см рисунок или что предпочтительнее при помощи полого ключа 7 мм и замените форсунку на новую расчитанную на новый тип газа см таблицу Характеристики горелок и форсунок Необходимо обращать особое внимание на провода свечей и на трубки термопар Горелки духового шкафа не нуждаются в какойлибо регуляции первичного воздуха После настройки на другой тип газа отличный от оригинального необходимо заменить старую этикетку настройки на новую с новой настройкой которую вы сможете наити в уполномоченных Центрах технического обслуживания Если давление используемого газа отличается от предусмотренного давления или варьирует на питающем газопроводе должен быть установлен соответствующий регулятор давления согласно действующим национальным нормативам Регуляторы для канализированных газов Таблица характеристик горелок и форсунок Таблица 1 Горелка Быстрая Большая Р Полубыстрая СредняяХВ Вспомогательн ая Малая А Духовка Гриль Сжиженный газ Диаметр мм Тепловая мощность кВт р с Б Номинал Сокращ Байпас 1 100 мм форсунка 1 100 мм Природный газ расход гр час форсунка 1 100 мм расход лЛ ас форсунка 1 100 мм расход л час 100 3 00 0 7 41 87 218 214 128 286 143 286 75 1 90 0 4 30 70 138 136 104 181 118 181 51 1 00 0 4 30 52 73 71 76 95 80 95 3 10 1 0 46 2 50 Номинальное мбар Давление Минимальное мбар подачи Максимальное мбар При 15 С и 1013 мбар сухой газ Бутан Р С 8 49 47 Мдж кг Пропан Р С Б 50 37 Мдж кг Натуральный Р С З 37 78 Мдж кг 85 80 225 182 28 30 20 35 221 179 37 25 45 132 122 295 238 148 139 288 227 28 20 17 25 13 6 5 18 С 345 01 R С 345 ОЗ R
