Панель коммутации
Проектор можно подключить как к компьютеру, так и к различным
видеоустройствам, с помощью следующих разъемов.
• Компьютер VGA (2)
• Полный видеосигнал (в зависимости от модели)
• HDMI (в зависимости от модели)
• S-video (в зависимости от модели)
• Разъем USB для обновления прошивки, управления мышью и
режимом заставки.
• Разъем VGA для подключения внешнего монитора.
• Вход аудио для подключения ви
деоустройств и компьютера.
• Выход аудио для подключения внешних АС.
• Последовательный порт RS-232. Коды управляющих команд
содержатся на нашем сайте поддержки www.infocus.com/support.
ПРИМЕЧАНИЕ: модели IN112aT и IN114aT не оснащены входом S-
Video, композитным входом и входом HDMI.

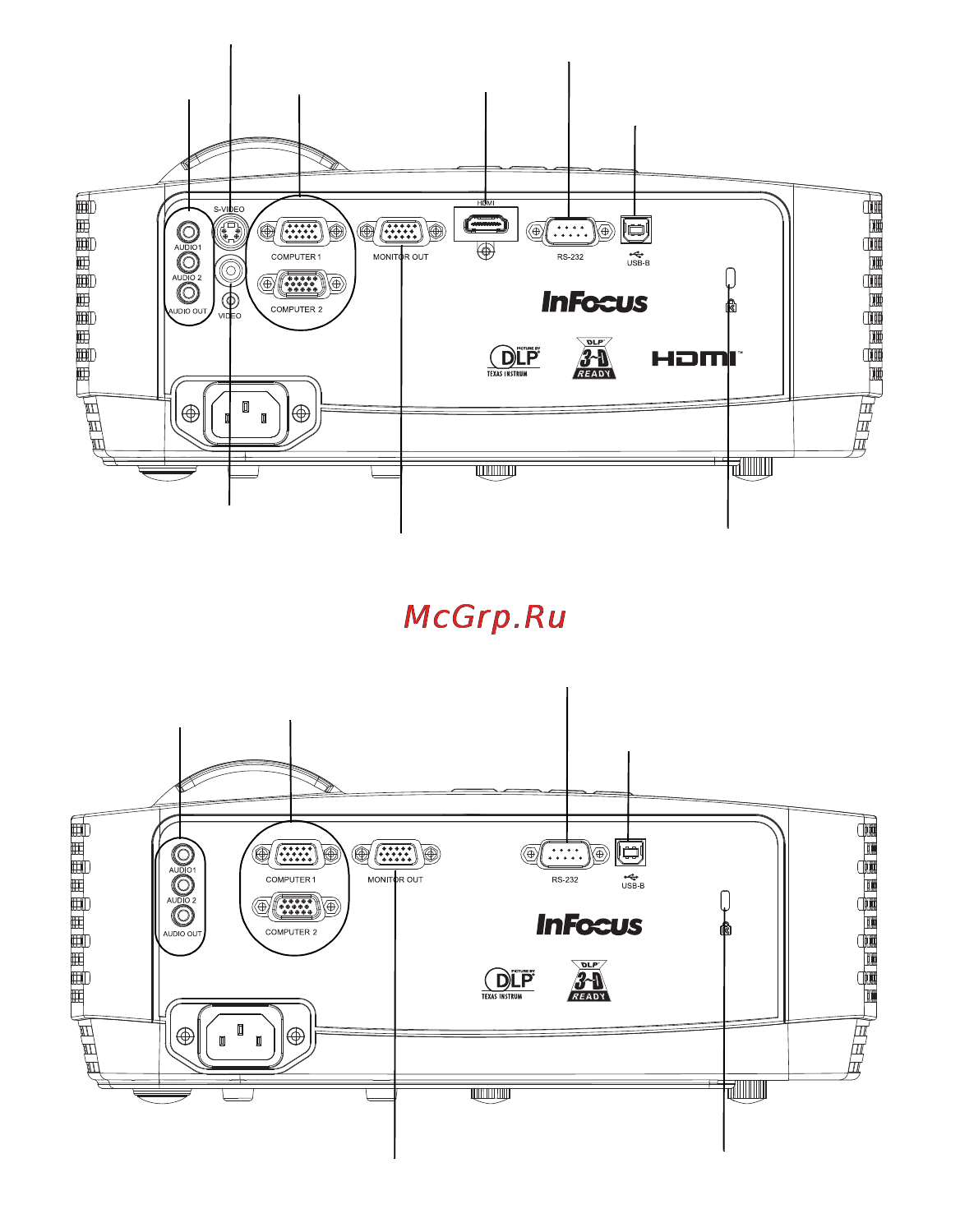

IN112a/IN114a/IN116a/IN114STa
IN112aT/IN114aT
RS232
компьютер
полный
видеосигнал
вход/выход
аудио
замок
S-video
выход на
монитор
HDMI
USB
RS 232
компьютер
вход/выход
аудио
замок
выход на
монитор
USB
